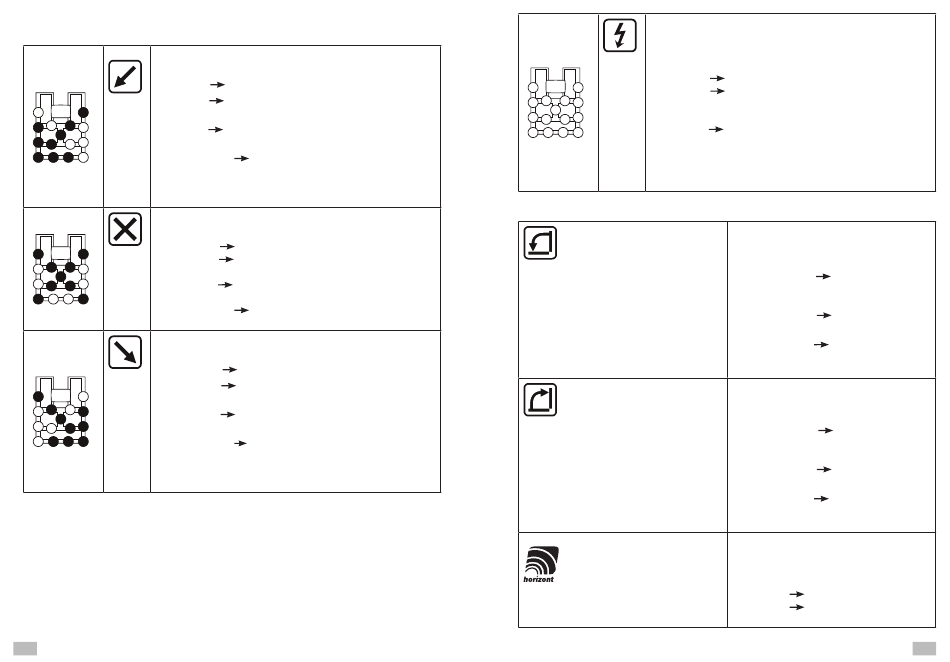

Taste Drücken,
die Punktausleuchtung ( 5 ) blinkt im Rhythmus des Leuchtpfeils:
grün
gelb
Pfeil
Links
rot
rot blinkend
Bei dem 9er Leuchtkreuz (HLK 9) wird automatisch das Leuchtbild „Kreuz"
eingeschaltet.
Taste Drücken,
die Punktausleuchtung ( 6 ) blinkt im Rhythmus des Leuchtpfeils:
grün
gelb
Kreuz
rot
rot blinkend
Taste Drücken,
die Punktausleuchtung (4 ) blinkt im Rhythmus des Leuchtpfeils:
grün
gelb
Pfeil
Rechts
rot
rot blinkend
Bei dem 9er Leuchtkreuz (HLK 9) wird automatisch das Leuchtbild „Kreuz"
eingeschaltet.
12
alle Scheinwerfer sind in Ordnung
ein Scheinwerfer ist defekt oder Kabelbruch
bzw. Kabelunterbrechung oder Kurzschluss
zwei oder mehrere Scheinwerfer sind defekt
oder Kabelbruch bzw. Unterbrechung
Unterbrechung oder Fehler der Endlagenschalter
des Drehpfeils (Position verlassen)
alle Scheinwerfer sind in Ordnung
ein Scheinwerfer ist defekt oder Kabelbruch
bzw. Kabelunterbrechung oder Kurzschluss
zwei oder mehrere Scheinwerfer sind defekt
oder Kabelbruch bzw. Unterbrechung
Unterbrechung oder Fehler der Endlage-
schalter des Drehpfeils (Position verlassen)
alle Scheinwerfer sind in Ordnung
ein Scheinwerfer ist defekt oder Kabelbruch
bzw. Kabelunterbrechung oder Kurzschluss
zwei oder mehrere Scheinwerfer sind defekt
oder Kabelbruch bzw. Unterbrechung
Unterbrechung oder Fehler der Endlage-
schalter des Drehpfeils (Position verlassen)
Taste Drücken,
das aktive Leuchtbild wird ausgeschaltet, die Zusatzscheinwerfen
bleiben aktiv, die Punktausleuchtung ( 7 ) blinkt im Rhythmus der
Zusatzscheiwerfers:
Zusatz
grün
Schein-
rot
werfer
aus
Als Zusatzscheinwerfer können je nach Ausführung Ihres Leuchtpfeils
Halogen(Simulation)- oder Blitz-Zusatzscheinwerfer
zum Einsatz kommen (Klapp-Leuchtpfeil).
Als Zusatzscheinwerfer können nur LED-Zusatzscheinwerfer eingesetzt werden.
Tafel ab
Tafel auf
alle Scheinwerfer sind in Ordnung
ein oder zwei Scheinwerfer sind defekt oder
Kabelbruch bzw. Kabelunterbrechung oder
Kurzschluss
Zusatzscheinwerfer deaktiviert
Taste drücken und gedrückt halten (Totmannschal-
tung), die Tafel wird aufgerichtet.
Signalbild der Punktausleuchtung ( 2 ):
grün blinkend der Motor der Aufrichtung
ist aktiv, Endposition noch
nicht erreicht
grün dauerhaft Endposition erreicht
leuchtend
rot blinkend Fehler: Zeit überschritten
oder Sensor Kabelunter-
brechung
Taste drücken und gedrückt halten (Totmannschal-
tung), die Tafel wird aufgerichtet. Signalbild der
Punktausleuchtung ( 3 ):
grün blinkend der Motor der Aufrichtung
ist aktiviert, Endposition
noch nicht erreicht
grün dauerhaft Endposition erreicht
leuchtend
rot blinkend Fehler: Zeit überschritten
oder Sensor Kabelunter-
brechung
Taste drücken, die Zusatzausgangänge für
Sonderfunktionen werden eingeschaltet
(z.B.Arbeitsleuchte)
Signalbild der Punkausleuchtung ( 8 ):
grün Zusatzausgänge eingeschaltet
aus Zusatzausgänge sind ausge-
schaltet
