Elektromotorische Hebe- Und Senkvorrichtung; Einstellen Der Endlagenschalter; Betrieb Der Sicherungsanlage Mit Drei Zusatzscheinwerfern - Horizont Fa2 Originalbetriebsanleitung

Elektromotorische Hebe-Senkvorrichtung
nur bei Ausführungen
mit Elektromotorischer
Aufrichtung
oder Drehpfeil
nur bei Ausführungen
mit elektromotorischer oder
manueller Aufrichtung
26

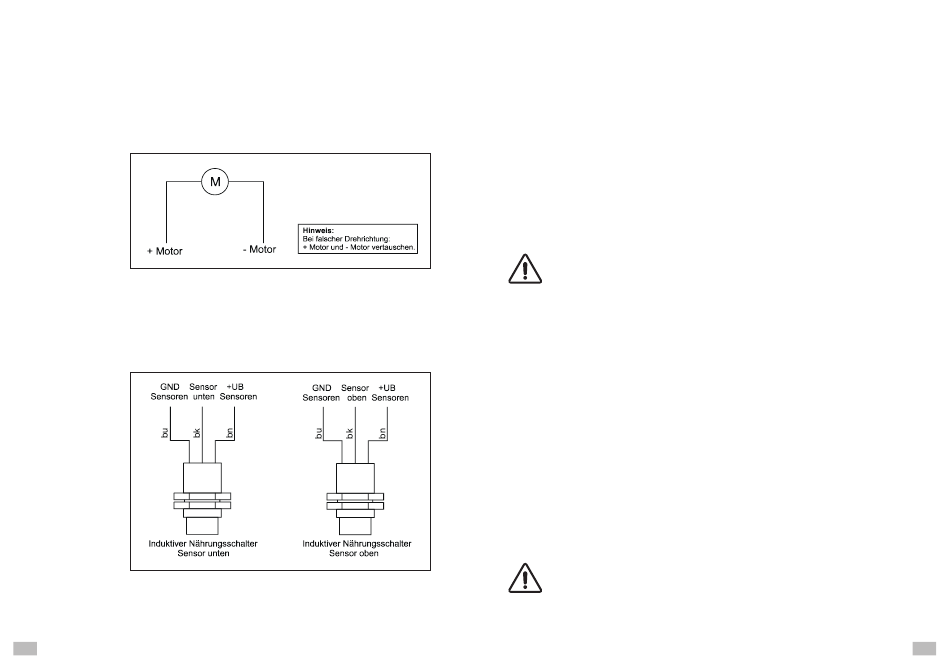

Einstellen der Endlagenschalter

Die Endlagenschalter sind vormontiert, sie sollten jedoch auf festen Sitz und korrekte Abschaltpunkte hin
überprüft werden.
Der Endlagenschalter für die Position Tafel aufgeklappt, befindet sich unten an der Obertafel auf der Höhe der
Scharniere. Er sollte so eingestellt sein, dass er schaltet, (LED leuchtet auf) sobald die Tafel senkrecht steht.
Um ihn einzustellen, löst man die Anschlagschrauben unterhalb des Drehpunkts und richtet anschließend den
Leuchtpfeil auf, so dass er in 90° Stellung also rechtwinklig zur Fahrbahn steht. Die Winkellage wird durch den
Endlagenschalter beeinflusst. Anschließend werden die Anschlagschrauben wieder vorgedreht.
Der Endlagenschalter für die Position Leuchtpfeil abgeklappt, befindet sich am oberen Ende der Obertafel. Er
sollte so eingestellt sein, dass er schaltet, (LED leuchtet auf) sobald die Obertafel die beiden Anschlaggummis
berührt
Bitte beachten: die Endschalter dürfen keinesfalls zu weit vorstehen, dass sie frontal aufsetzen. Dadurch wer-
den die Endlageschalter zerstört.
WARNUNG!
Bei allen Einstellarbeiten ist zu beachten, daß der Motor eine kurze Nachlaufzeit hat, das Aufleuch-
ten der LED im Endlagenschalter bedeutet also nicht den sofortigen Stillstand der Aufrichtung.

Betrieb der Sicherungsanlage mit drei Zusatzscheinwerfern

Beim Betrieb der Sicherungsanlage mit drei Zusatzscheinwerfer entfallen die 15 Scheinwerfer des Leucht-
bildes.
Die drei Zusatzscheinwerfer werden an den Kanälen RS2000PLUS 1 bis 3 angeschlossen.
Kanal 1 blitzt im Wechsel mit den Kanal 2 und 3 zusammen.
Alle Funktionen, wie die automatische Dimmung und die Überwachung der Scheinwerfer, bleiben erhalten.
In der Fernbedienung leuchtet bei korrekter Funktion des Drehpfeils die entsprechende LED grün.
Falls sich der Drehpfeil in der Mittelstellung befindet, leuchtet die LED der Taste „Kreuz". Die Taste „Kreuz"
selbst ist jedoch ohne Funktion.
WARNUNG!
Beim drücken der Taste „Blitz" dreht der Drehpfeil in die mittlere Position (Pfeil zeigt nach unten).
27
