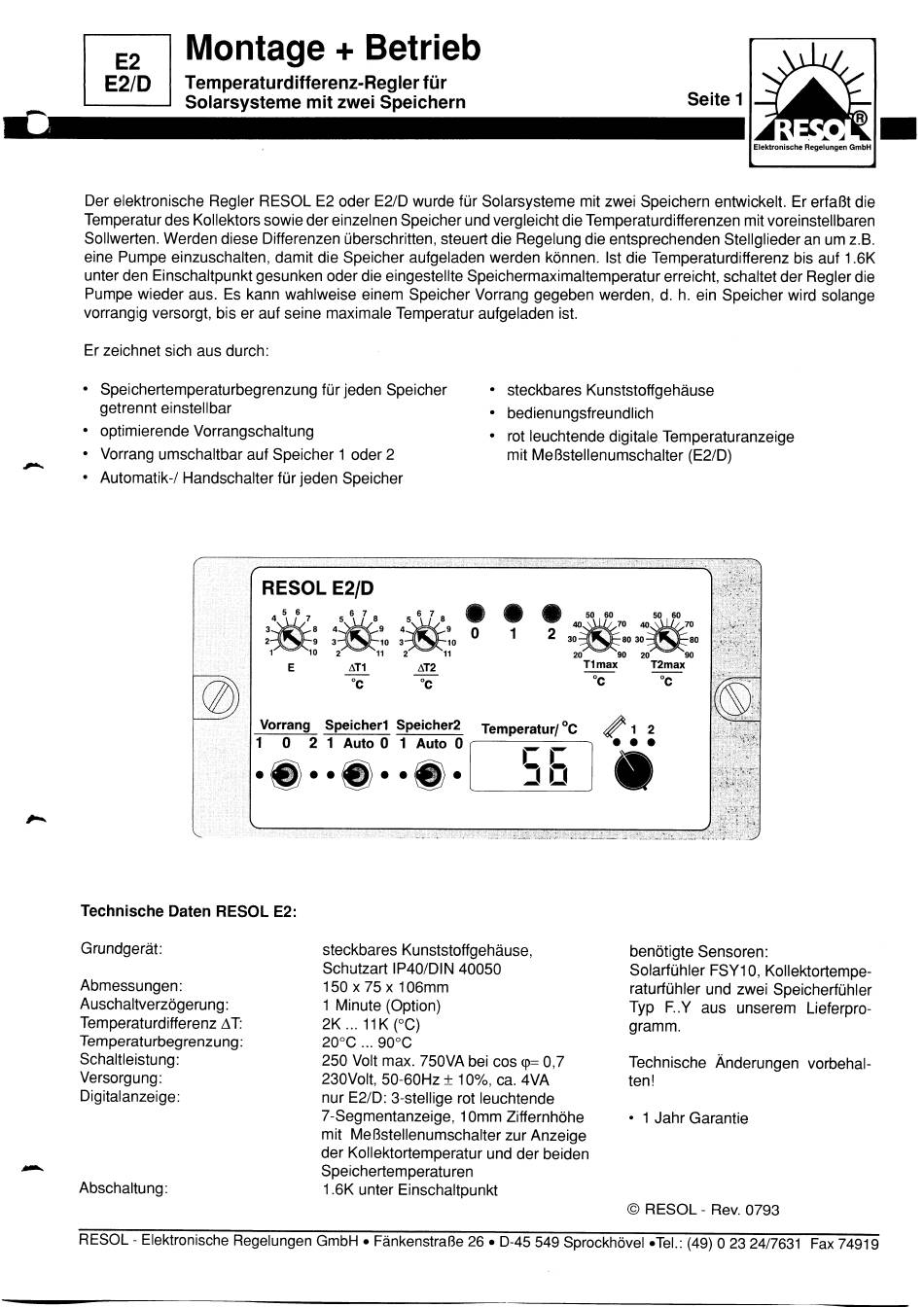

Resol E2/D Montageanleitung Und Betrieb

Montage + Betrieb
E2/D Temperaturdifferenz-Regler
Solarsysteme
Der elektronische Regler RESOL E2 Oder E2/D wurde für Solarsysteme mit zwei Speichern entwickelt. Er erfaßt die
Temperatur des Kollektors sowie der einzelnen Speicher und vergleicht die Temperaturdifferenzen mit voreinstellbaren
Sollwerten. Werden diese Differenzen überschritten, steuert die Regelung die entsprechenden Stellglieder an um Z.B.
eine Pumpe einzuschalten, damit die Speicher aufgeladen werden können. 1stdie Temperaturdifferenz bis auf 1.6K
unter den Einschaltpunkt gesunken Oder die eingestellte Speichermaximaltemperatur erreicht, schaltet der Regler die
Pumpe wieder aus. Es kann wahlweise einem Speicher Vorrang gegeben werden, d. h. ein Speicher Wirdsolange
vorrangig versorgt, bis er auf seine maximale Temperatur aufgeladen ist.
Er zeichnet sich aus durch:
• Speichertemperaturbegrenzung für jeden Speicher
getrennt einstellbar
• optimierende Vorrangschaltung
• Vorrang umschaltbar auf Speicher 1 Oder 2
• Automatik-/ Handschalter für jeden Speicher
Technische Daten RESOL
Grundgerät:
Abmessungen:
Auschaltverzögerung:
Temperaturdifferenz AT:
Temperaturbegrenzung:
Schaltleistung:
Versorgung:
Digitalanzeige:
Abschaltung
RESOL- Elektronische R egelungen G mbH• Fänkenstraße 2 6 • D-45549Sprockhövel .Tel.:(49)0 23 24/7631Fax74919
für
mit zwei Speichern
RESOL E2/D
11
ATI AT2
Vorrang Speicher I Speicher2 Temperatur/ o c
102 I Auto 0 1 Auto
E2:
steckbares Kunststoffgehäuse,
Schutzart IP40/DlN
150 x 75 x 106mm
1 Minute (Option)
2K 11K (oc)
200C ... 900C
250 Volt max. 750VA
230Volt, 50-60Hz ± 10%, ca. 4VA
nur E2/D: 3-stellige rot leuchtende
7-Segmentanzeige, 10mm Ziffernhöhe
mit Meßstellenumschalter zur Anzeige
der Kollektortemperatur und der beiden
Speichertemperaturen
1.6K unter Einschaltpunkt
• steckbares Kunststoffgehäuse
• bedienungsfreundlich
• rot leuchtende digitale Temperaturanzeige
mit Meßstellenumschalter (E2/D)
9
10
11 90
TI max
O
40050
bei cos
Seite 1
Elektronische Regelungen GmbH
T2max
1 2
benötigte Sensoren:
Solarfühler FSYl 0, Kollektortempe-
raturfühler und zwei Speicherfühler
Typ F..Y aus unserem Lieferpro-
gramm.
Technische Anderungen vorbehal-
• 1 Jahr Garantie
O RESOL - Rev. 0793
