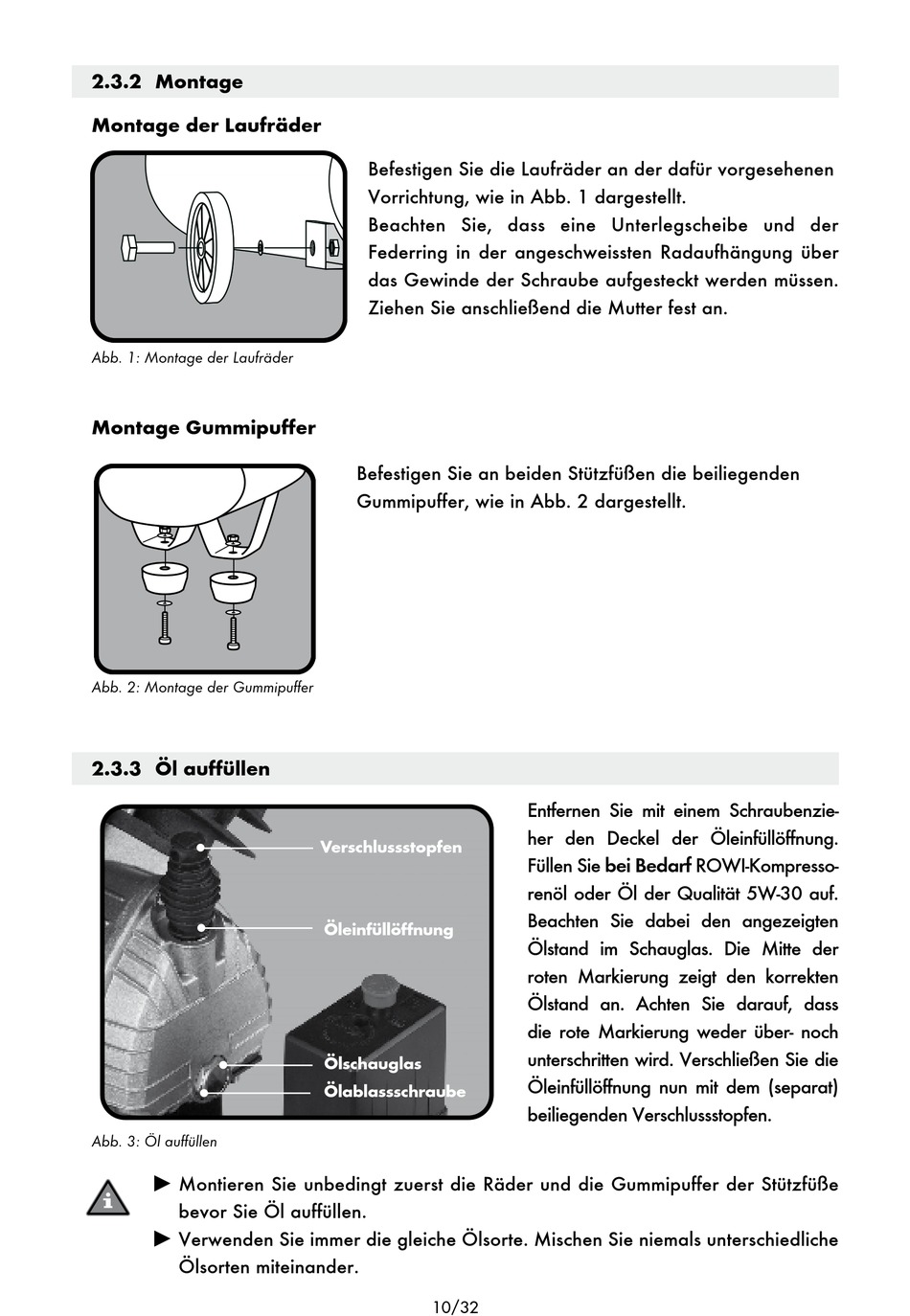

2.3.2 Montage

Montage der Laufräder
Abb. 1: Montage der Laufräder
Montage Gummipuffer
Abb. 2: Montage der Gummipuffer
2.3.3 Öl auffüllen
Abb. 3: Öl auffüllen
P Montieren Sie unbedingt zuerst die Räder und die Gummipuffer der Stützfüße
bevor Sie Öl auffüllen.
P Verwenden Sie immer die gleiche Ölsorte. Mischen Sie niemals unterschiedliche
Ölsorten miteinander.
Befestigen Sie die Laufräder an der dafür vorgesehenen
Vorrichtung, wie in Abb. 1 dargestellt.
Beachten Sie, dass eine Unterlegscheibe und der
Federring in der angeschweissten Radaufhängung über
das Gewinde der Schraube aufgesteckt werden müssen.
Ziehen Sie anschließend die Mutter fest an.
Befestigen Sie an beiden Stützfüßen die beiliegenden
Gummipuffer, wie in Abb. 2 dargestellt.
Verschlussstopfen
Öleinfüllöffnung
Ölschauglas
Ölablassschraube
10/32
Entfernen Sie mit einem Schraubenzie-
her den Deckel der Öleinfüllöffnung.
Füllen Sie bei Bedarf ROWI-Kompresso-
renöl oder Öl der Qualität 5W-30 auf.
Beachten Sie dabei den angezeigten
Ölstand im Schauglas. Die Mitte der
roten Markierung zeigt den korrekten
Ölstand an. Achten Sie darauf, dass
die rote Markierung weder über- noch
unterschritten wird. Verschließen Sie die
Öleinfüllöffnung nun mit dem (separat)
beiliegenden Verschlussstopfen.
