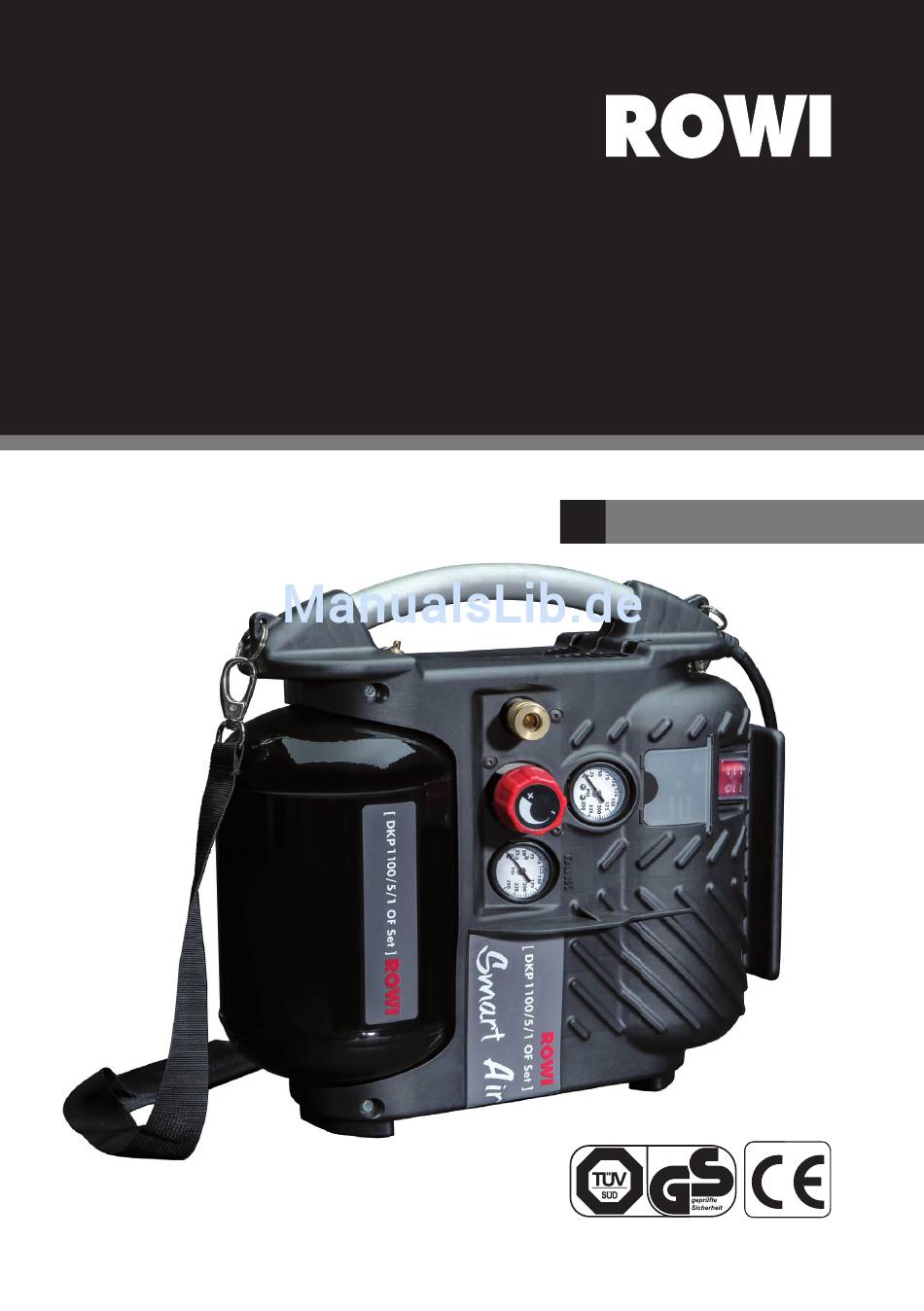

- Seite 1 DKP 1100/5/1 OF Set Kompressor 1100 W, Ölfrei Artikel-Nummer 1 02 02 0009 DE Originalbetriebsanleitung...
-
Seite 2: Symbolerklärung
Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut. Symbolerklärung Achtung Gefahr! Die mit diesem Symbol gekennzeichneten Sicherheitsvorschriften sind unbedingt zu beachten. Die Missachtung kann schwerwiegende und weit reichende gesund- heitliche Schäden sowie immense Sachschäden verursachen. - Seite 3 Abb. 1: Geräteübersicht A Abb. 2: Geräteübersicht B 3/24...
-
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Produktbeschreibung Allgemeines Typenschild und Kurzanweisung Anwendungsbereich und bestimmungsgemäße Verwendung Produktsicherheit Technische Daten Untersagter Anwendungsbereich Sicherheitsinformationen 1.7.1 Allgemeine Sicherheitshinweise 1.7.2 Spezifische Sicherheitshinweise 1.7.3 Betrieb eines Druckbehälters nach der Druckbehälterverordnung Vorbereitung des Produktes für den Betrieb Auspacken des Lieferumfangs Aufbewahren der Originalverpackung Vorbereitung des Produktes für den Betrieb 2.3.1 Aufstellen des Gerätes 2.3.2 Montage Tragegurt... -
Seite 5: Teilebeschreibung
Sehr geehrte Kundin, sehr geehrter Kunde, wir freuen uns, dass Sie sich für ein Qualitätsprodukt aus dem Hause ROWI entschieden haben und danken Ihnen für das uns und unseren Produkten entgegengebrachte Vertrauen. Auf den folgenden Seiten erhalten Sie wichtige Hinweise, die Ihnen eine optimale und sichere Nutzung Ihres Kompressors erlauben. - Seite 6 Abb. 4: Luftschlauch Abb. 3: Transportgurt 6/24...
-
Seite 7: Produktbeschreibung
Ihnen je nach Anspruch und Anwendungsgebiet unterschiedliche Arten von Kompressoren zur Auswahl. Mit dem Kompressor 1100/5/1 OF haben Sie sich für einen tragbaren, ölfreien Luftkompressor von ROWI entschieden. Als Druckluftquelle ist der Kompressor dazu geeignet unterschiedliche Druckluftwerkzeuge zu betreiben. Eine hohe Lebensdauer und zuverlässige Technik zeichnen dieses Gerät aus. -
Seite 8: Technische Daten
Technische Daten Motorleistung 1100 W Zylinder 3400 min - Drehzahl Netzanschluss 230 V ~ 50 Hz Ansaugleistung 180 l/min Eff. Luftabgabemenge - 0 bis 4 bar ca. 124 l/min - 4 bis 6 bar ca. 100 l/min - 6 bis 8 bar ca. -
Seite 9: Allgemeine Sicherheitshinweise
1.7.1 Allgemeine Sicherheitshinweise Allgemeine Sicherheits- und Unfallverhütungsvorschriften beachten. Zusätzlich zu den Hinweisen in dieser Bedienungsanleitung müssen die allgemeinen Sicherheits- und Unfall- verhütungsvorschriften des Gesetzgebers berücksichtigt werden. Bedienungsanleitung an Dritte weiterreichen. Tragen Sie dafür Sorge, dass Dritte dieses Produkt nur nach Erhalt der erforderlichen Anweisungen benutzen. Kinder fern halten und gegen Fremdbenutzung sichern. -
Seite 10: Spezifische Sicherheitshinweise
Netzstecker aus der Steckdose. Anschlussleitung austauschen. Wenn die Anschlussleitung dieses Gerätes beschädigt- wird, muss sie durch das ROWI Service-Team oder seinen Kundendienst oder eine ähn- lichequalifizierte Person ersetzt werden, um Gefährdungen zu vermeiden. Defekte oder beschädigte Leitungen dürfen nicht benutzt werden. -
Seite 11: Betrieb Eines Druckbehälters Nach Der Druckbehälterverordnung
3. Ein Druckbehälter darf nicht betrieben werden, wenn er Mängel aufweist, durch die- Beschäftigte oder Dritte gefährdet werden. 4. Der Druckbehälter ist regelmäßig auf Beschädigungen, wie z.B. Rost zu kontrollie- ren. Sollten Sie Beschädigungen feststellen, kontaktieren Sie umgehend das ROWI Service-Center. 11/24... -
Seite 12: Vorbereitung Des Produktes Für Den Betrieb
Vorbereitung des Produktes für den Betrieb Auspacken des Lieferumfangs Überprüfen Sie unverzüglich nach dem Öffnen der Verpackung, ob der Lieferumfang in einwandfreiem Zustand ist. Setzen Sie sich umgehend mit Ihrem Verkäufer in Verbindung, wenn der Lieferumfang Mängel aufweist. Nehmen Sie das Gerät nicht in Betrieb, wenn es defekt ist. -
Seite 13: Montage Tragegurt
P Der Kompressor darf in horizontaler sowie vertikaler Position betrieben werden, wenn er auf beiden Gummistreifen aufliegt, die sich auf der Bedienblende an den gegenüberlie- gend Seiten befinden. 2.3.2 Montage Tragegurt Wenn die Metallringe noch nicht montiert wurden, fädeln Sie die beiden Ringe in die beiden vorgesehenen Enden des Aluminiumgriffs (siehe Abb. -
Seite 14: Bedienung
Beim Öffnen des Wasserablass-Hahns kann Wasser entweichen. 3. Schließen Sie den mitgelieferten Druckluftschlauch an den Kompressor 4. Verbinden Sie das andere Ende des Druckluftschlauches mit einem Druckluftwerk- zeug (z.B. Reifenfüller oder Ausblaspistole). Drücken Sie hierzu den Stecknippel des Druckluftschlauches in die Schnellkupplung des Werkzeuges. Die Verriegelung erfolgt automatisch. -
Seite 15: Abschalten Des Gerätes
Arbeitsdruck reduzieren: Drehen Sie das Einstellrad des Druckreglers in Richtung – (minus), um den Arbeitsdruck zu reduzieren. 7. Wenn der Kompressor seinen maximalen Druck erreicht hat, können Sie mit Ihrer Arbeit beginnen. Abschalten des Gerätes 1. Betätigen Sie zum Abschalten des Gerätes den Ein-/Ausschalter auf „0”. -
Seite 16: Reinigung/Instandhaltung Durch Benutzer
Reinigung/Instandhaltung durch Benutzer Reinigen und warten Sie Ihren Kompressor sorgfältig und regelmäßig. Nur so kann ein einwandfreier Betrieb und eine lange Lebensdauer gewährleistet werden. Sicherheitsmaßnahmen Beachten Sie bei Instandhaltungs- und Reinigungsarbeiten unbedingt folgenden Hinweise: P Schalten Sie den Kompressor ab, indem Sie Ein-/Ausschalter auf Position „0”... -
Seite 17: Fehlersuche Und Reparatur
Ziehen Sie so stark am Ring des Sicherheitsventils, bis die Druckluft hörbar abbläst. Lassen Sie anschließend den Ring wieder los. Fehlersuche und Reparatur Beachten Sie, dass bei sämtlichen Reparatur- und Wartungsarbeiten ausschließlich Originalteile verwendet werden dürfen. Wenden Sie sich ggf. an das ROWI Service- Center (siehe Kapitel 6). Störung Mögliche Ursache(n) -
Seite 18: Reinigung/Instandhaltung Durch Qualifizierte Personen
Wartungsarbeiten, die nicht in Kapitel 4.2 – 4.4 aufgeführt sind, dürfen nur durch das ROWI Service-Center (siehe Kapitel 6) durchgeführt werden. Bei Wartungsarbeiten inner- halb der ersten 24 Monate, die von nicht durch ROWI autorisierten Personen und Unterneh- men durchgeführt wurden, verfallen sämtliche Gewährleistungsansprüche. -
Seite 19: Abwicklung
Abwicklung Sollten beim Betrieb Ihres ROWI-Produktes Probleme auftreten, gehen Sie bitte wie folgt vor: 1. Bedienungsanleitung lesen Die meisten Funktionsstörungen werden durch eine fehlerhafte Bedienung verursacht. Lesen Sie deshalb beim Auftreten einer Funktionsstörung zunächst in der Bedienungs- anleitung nach. In Kapitel 4.4 finden Sie entsprechende Hinweise zur Beseitigung von Funktionsstörungen. -
Seite 20: Die Online-Registrierung
Die Online-Registrierung Service kennt bei ROWI keine Grenzen. Deshalb bedanken wir uns mit einem umfang- reichen Online-Service bei unseren Kunden. Registrieren Sie sich und genießen Sie die vielen Vorzüge, die wir exklusiv für unsere Premium-Kunden bereithalten. Und so einfach geht’s: 1. -
Seite 21: Ersatz- Und Ausstattungsteile
Ersatz- und Ausstattungsteile Abb. 8: Explosionszeichnung 21/24... -
Seite 22: Entsorgung
Abb. Druckluftschlauch 4 02 02 0038 Tab. 4: Ersatzteilliste Bitte beachten Sie, dass einige Ersatzteile nicht einzeln austauschbar sind. Weitere Informationen hierzu erhalten Sie beim ROWI Service-Center. Entsorgung Die Verpackung sowie sämtliche Verpackungsmaterialien bestehen aus umweltfreundlichen, zu 100 % recyclingfähigen Materialien. -
