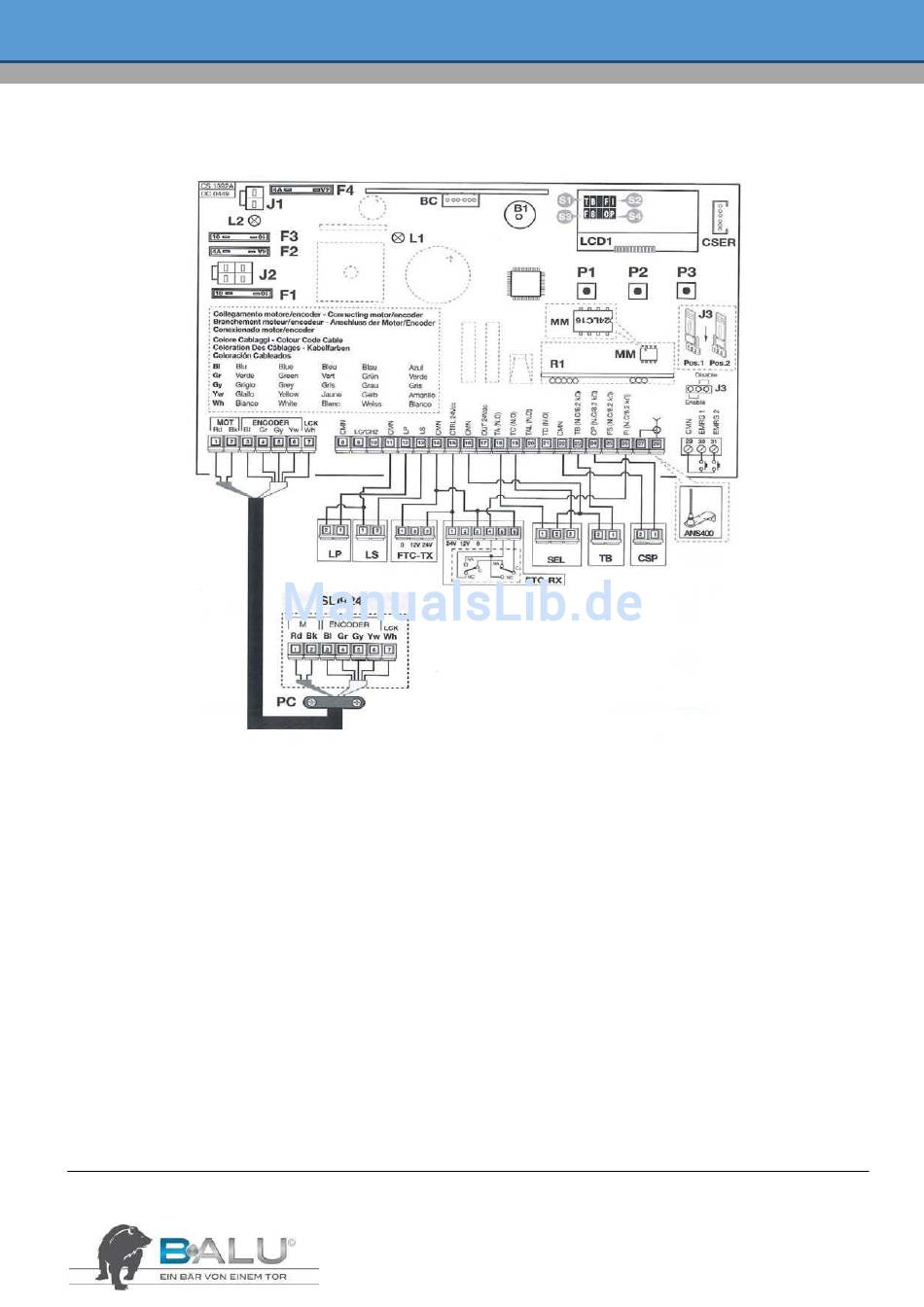

3. Anschlußplan
- Summer
B1
- Batterieladekarte
BC
CSER - Anschluß für werksseitige Diagnostik
LCD1 - Display
- Flachsicherung 15A (Motorspannung)
F1
- Flachsicherung 4A (24V Verbraucher)
F2
- Flachsicherung 15A (Motorspannung im Akkubetrieb)
F3
- Flachsicherung 4A (24V Verbraucher im Akkubetrieb)
F4
- Anschluß Akkupack
J1
- Trafoanschluß
J2
- Freigabe der Emergency-Tasten (Klemme 29 - 31)
J3
- Microprozessor
MM
- Taste für Menünavigaton
P1
- Programmtaste
P2
- Taste für Menünavigaton
P3
- Funkempfänger 433 MHz
R1
Klemmenbelegung, siehe Seite 6
