Inhaltszusammenfassung für Balu Inline 100

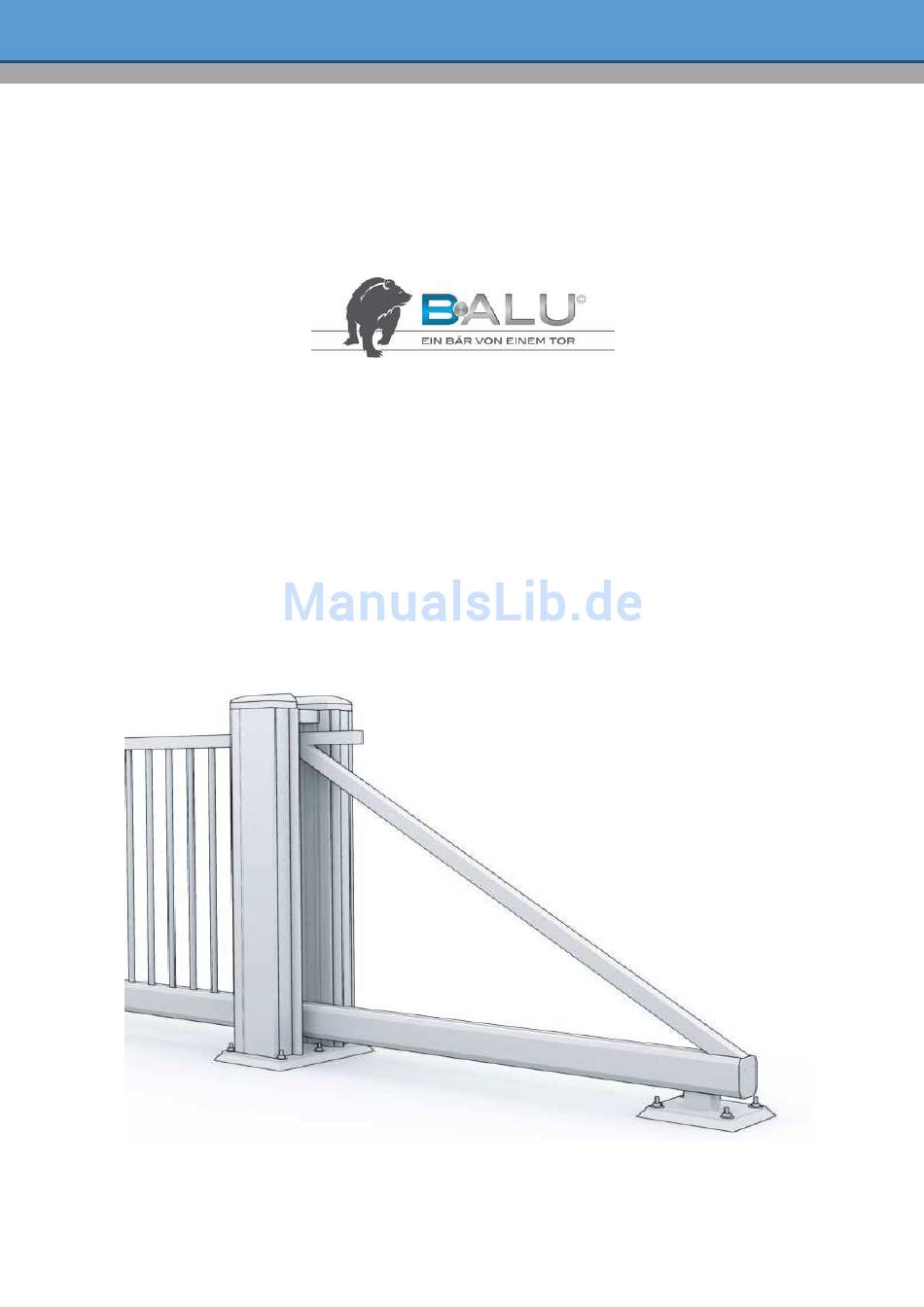

- Seite 1 Version 16-01 Programmieranleitung Inline 100 & 120...
- Seite 2 Montageanleitung muss zu allen Zeiten beachtet werden, und die Montage darf nur durch einen entsprechend qualifizierten und fachkundigen Installateur, mit BALU Schulungsnachweiss unter Berücksichtigung der geltenden Rechtsvor- schriften und Regelwerke ausgeführt werden. Die Sicherheit muss zu allen Zeiten gewährleistet sein, so dass Benutzer und Dritte das Schiebetor gefahrlos bedienen können.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Schnell - Inbetriebnahme ..............................4 Klemmbelegung ..................................6 Anschlussplan ..................................7 LED- und Display-Anzeigen ..............................8 Notentriegelung und Notfallbedingungen ........................... 8 Programmierungen................................9 6.1 Optionen ..................................9 6.2 Sicherheitsvorrichtung..............................11 6.3 Bewegung ..................................12 6.4 Display ..................................13 6.5 Test ....................................13 6.6 Funkcodes .................................. -
Seite 4: Schnell - Inbetriebnahme
1. Schnell - Inbetriebnahme Die Toranlage wird werksseitig mit den wichtigsten Voreinstellungen ausgeliefert und kann binnen weniger Minuten individu- alisiert werden: Überprüfen Sie, dass vor dem Programmieren die mechanischen Anschläge in Öffnung und Schliessung vorhanden und eingestellt sind. Diese sind als Transportsicherung zum Aggregat verschoben. ACHTUNG: Während des Lernlaufes ist die Kraftabschaltung außer Betrieb. - Seite 5 Handsender einlernen Möchten Sie weitere Handsender auf den Funkempfänger einlernen, halten Sie sich an das Schema auf Seite 12. Erweiterte Programmierung Auf den Seiten 6 bis 13 finden Sie die schematischen Darstellungen über die verschiedenen Einstell- und Programmier- möglichkeiten...
-
Seite 6: Klemmbelegung
2. Klemmbelegung 1 - 2 Motoranschluß (werksseitig ausgeführt) 3 - 6 Encoderanschluß ( 3-blau / 4-grün / 5-grau / 6-gelb) (werksseitig ausgeführt) Notentriegelung (Anzeige auf dem Display "Motor frei") 9 - 10 LC/CH2 Anschluß eines extern versorgten Umgebungslichtes (max. 30V ac/dc, 1A) gemeinsamer Anschluß... -
Seite 7: Anschlussplan
3. Anschlußplan - Summer - Batterieladekarte CSER - Anschluß für werksseitige Diagnostik LCD1 - Display - Flachsicherung 15A (Motorspannung) - Flachsicherung 4A (24V Verbraucher) - Flachsicherung 15A (Motorspannung im Akkubetrieb) - Flachsicherung 4A (24V Verbraucher im Akkubetrieb) - Anschluß Akkupack - Trafoanschluß... -
Seite 8: Led- Und Display-Anzeigen
4. LED- und Display Anzeigen ҉ Leuchtet immr, bei anliegender Netzspannung aus, Batterieanschluß ҉ TB leuchtet, wenn Klemme 23 korrekt angeschlossen oder gebrückt ist ҉ FI leuchtet, wenn Klemme 26 korrekt angeschlossen oder gebrückt ist ҉ FS leuchtet, wenn Klemme 25 korrekt angeschlossen oder gebrückt ist ҉... -
Seite 9: Programmierungen
6. Programmierung Damit Sie Ihre Toranlage Ihren individuellen Bedürnissen anpassen können, bietet Ihnen die Steuerung einige Funktionen und Parameter die an- oder ausgeschaltet bzw. angepasst werden können. Das nachfolgende Schema zeigt Ihnen als Wegweiser, wie Sie zu den gewünschten Menüpunkten gelangen. Die hervorgehobenen Werte zeigen Ihnen die Werkseinstellung an. - Seite 10 Funktion der Definiert die Funktion der an Klemme 13 angesschlossenen Kontrollleuchte Kontrollleuchte Dauerleuchten der Kontrollleuchte Blinkend wie unter "Klemmenbelegung" beschrieben Funktion der Definiert die Funktion der an Klemme 26 angeschlossenen Lichtschranke Sicherheitseinrichtung Bewegungsumkehr bei Ansprechen der Sicherheit Impulse sind blockiert solange die Sicherheit aktiv ist Überwachung der Aktiviert die Überwachung der an Klemme 26 ange- Sicherheit...
-
Seite 11: Sicherheitsvorrichtung
Sicherheitsvorrichtung: P3 drücken Menü zur „Sicherheitsvorrichtung“ öffnen P2 drücken Menü auswählen - mit "PROG/OK" die Einstellungen ändern Untermenü Sicherheitsvorrichtung - mit P1 oder P3 im Menü auf- und abwärts Definiert die Funktion der Klemme 23 In Ruhe geschlossener Kontakt (Drahtbrücke gesetzt) Anschluß... -
Seite 12: Bewegung
- mit P1 oder P3 im Menü auf- und abwärts Definiert den Motortyp Ohne Funktion Inline 100 maximale Zug- und Schubkraft von 700 kg Inline 120 maximale Zug- und Schubkraft von 1000 kg Krafteinstellung des Antriebes Jedes Niveau erhöht die max. Stromaufnahme und somit die Kraft des Antriebes um 1 Ampere (Niveau 1 = + 2A) Definiert die Öffnungsweite bei Impuls auf Klemme 20... -
Seite 13: Display
Display: P3 drücken Menü zur Einstellung des „Displays“ öffnen P2 drücken Menü auswählen - mit "PROG/OK" die Einstellungen ändern Untermenü Display - mit P1 oder P3 im Menü auf- und abwärts Einstellung des Displaykontrastes Im Untermenü "Kontrasteinstellungen" kann die Helligkeit des Displays von 0 - 63 angepasst werden Hintergrundbeleuchtung des Displays Die Dauer der Hintergrundbeleuchtung von dem Display kann auf 30 oder 60 Sekunden begrenzt... -
Seite 14: Funkcodes
Funkcodes: P3 drücken Menü zur Verwaltung der „Handsender“ öffnen P2 drücken Menü auswählen - mit "PROG/OK" die Einstellungen ändern Untermenü Funkcodes - mit P1 oder P3 im Menü auf- und abwärts 6.6.1 Einen Handsender auf den Funkempfänger einlernen oder einzeln löschen Die gewünschte Taste am Handsender drücken Zum Bestätigen die gewünschte Taste erneut drücken Die Steuerung bestätigt die Speicherung des Handsenders... -
Seite 15: Alle Handsender Aus Dem Funkempfänger Löschen
6.6.2 Alle Handsender aus dem Funkempfänger löschen Mit "PROG/OK" bestätigen, dass der gesamte Funkempfänger ge- löscht werden soll 6.6.3 Definieren, was ein Funkbefehl bewirken soll 1. Funkbefehl wirkt als dyn. Start, Fußgängerfunktion def. Auf oder Zu, als Stop, 2. Funkkanal (Klemme 9-10) 2. -
Seite 16: Technische Daten Des Antriebes
7. Technische Daten des Antriebs BALU intern 100 BALU intern 120 Torbreite bei Aluminiumtore: max. 10m max. 12m Torgewicht bei Aluminiumtore: max. 700 kg max. 1.000 kg Versorgungsspannung: 230 V +/- 10% 50 Hz Stromversorgung Motor: 30 Vdc 37 V dc... -
Seite 17: Technische Daten Des Funkempfängers
9. Technische Daten des Funkempfängers Funkempfänger: integriert Frequenz: 433,92 MHz max. speicherbare Handsender: Funkkanäle: abgreifbare Funktionen: Einstellbare Funkmodi: dyn. Start, Fußgängerfunktion def. Öffnen oder Schließen Stop oder als 2. Funkkanal abgreifbar 10. Technische Daten des Batteriepacks Akkutyp: NiMH - Batterien Max. - Seite 18 Notizen...
- Seite 19 Notizen...
