Bewegung - Balu Inline 100 Programmieranleitung

6.3

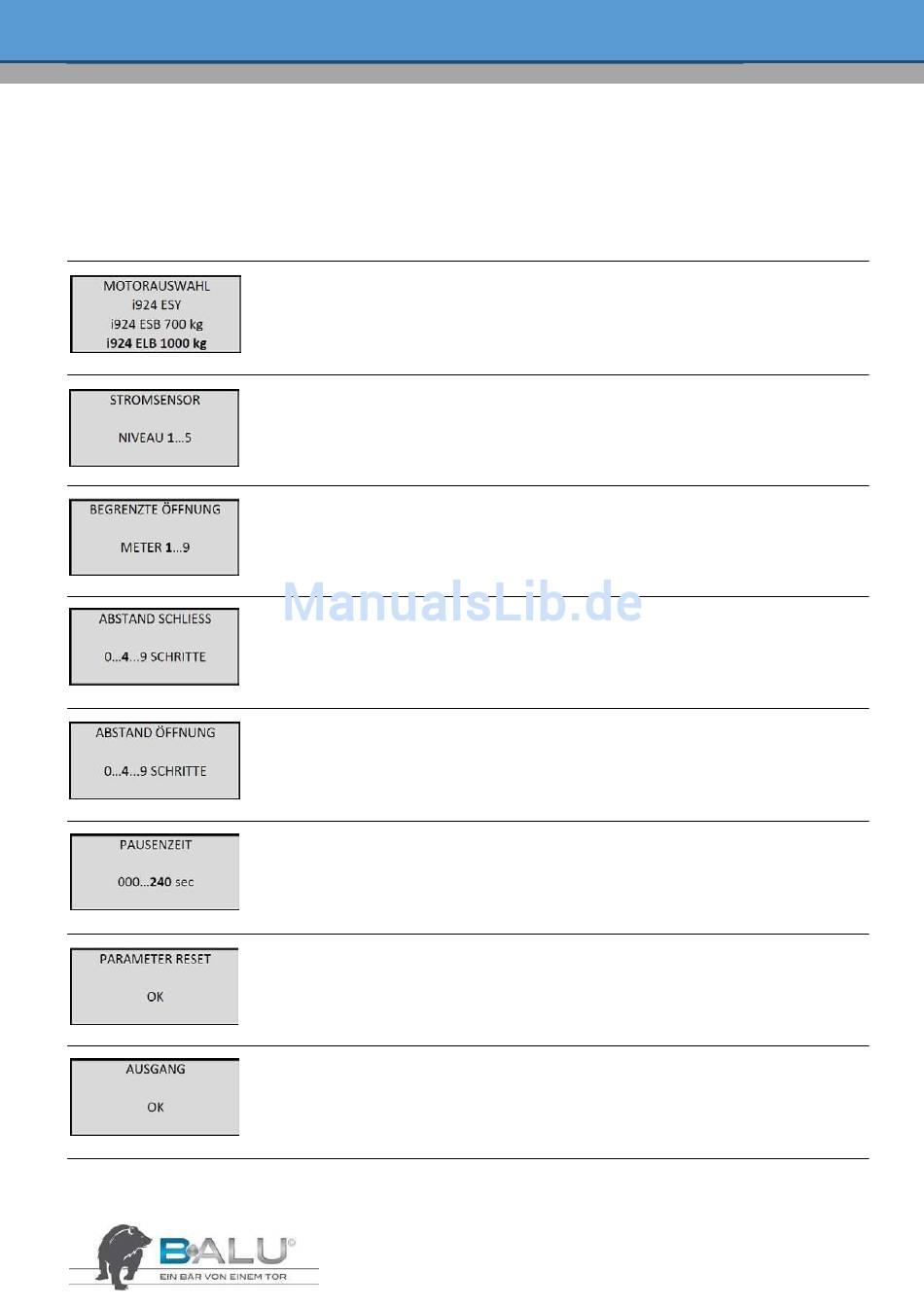

Bewegung:

3x P3 drücken
1x P2 drücken
Untermenü Bewegung
Definiert den Motortyp
Ohne Funktion
Inline 100 maximale Zug- und Schubkraft von 700 kg
Inline 120 maximale Zug- und Schubkraft von 1000 kg
Krafteinstellung des Antriebes
Jedes Niveau erhöht die max. Stromaufnahme und somit die Kraft des Antriebes um 1 Ampere
(Niveau 1 = + 2A)
Definiert die Öffnungsweite bei Impuls auf Klemme 20
Die Öffnungsweite der Fußgängerfunktion kann hier von 1 bis 9 Meter eingestellt werden
Definiert die Annäherung an den Pfosten bei der Schließung
In 9 Schritten kann der Abstand von 0 - 6 cm verändert werden. Werkseinstellung ist "4" = 1 cm
Abstand. Bitte nicht auf „0" stellen!
Definiert die Annäherung an den Pfosten bei der Öffnung
In 9 Schritten kann der Abstand von 0 - 6 cm verändert werden. Werkseinstellung ist "4" = 1 cm
Abstand. Bitte nicht auf „0" stellen!
Definiert die Dauer bis zur automatischen Schließung
Ist der automatische Zulauf im Menü "Optionen" aktiviert, wird hier die Offenhaltungszeit einge-
stellt
Werksdaten laden
Setzt die Steuerung auf die Werksdaten zurück. Einzig die ausgewählte Sprache bleibt.
Menü "Bewegung" verlassen
Durch Drücken der Taste P2 "PROG/OK" gelangt man wieder ins Hauptmenü zum Menüpunkt
"Bewegung"
Menü zur Einstellung der „Bewegung" öffnen
Menü auswählen
- mit "PROG/OK" die Einstellungen ändern
- mit P1 oder P3 im Menü auf- und abwärts
12
