• Bei Verwendung des großen 14,5 mm hohen Distanzstücks (A)
müssen Sie dieses zunächst mit zwei Schrauben 2,2 x 16 mm befes-
tigen und dann die Magneteinheit (B) mit zwei weiteren Schrauben
darauf fixieren.
• Wird eine noch größere Montagehöhe benötigt, so können die flachen
Distanzstücke auf dem hohen Distanzstück gestapelt werden
• Die flacheren Distanzstücke werden einfach zusammen mit dem
Magneten durch 2 Schrauben 2,2 x 16 mm (C) befestigt.
• Abschließend rasten Sie die Abdeckung (D) auf die Magnethalte-
rung (B).

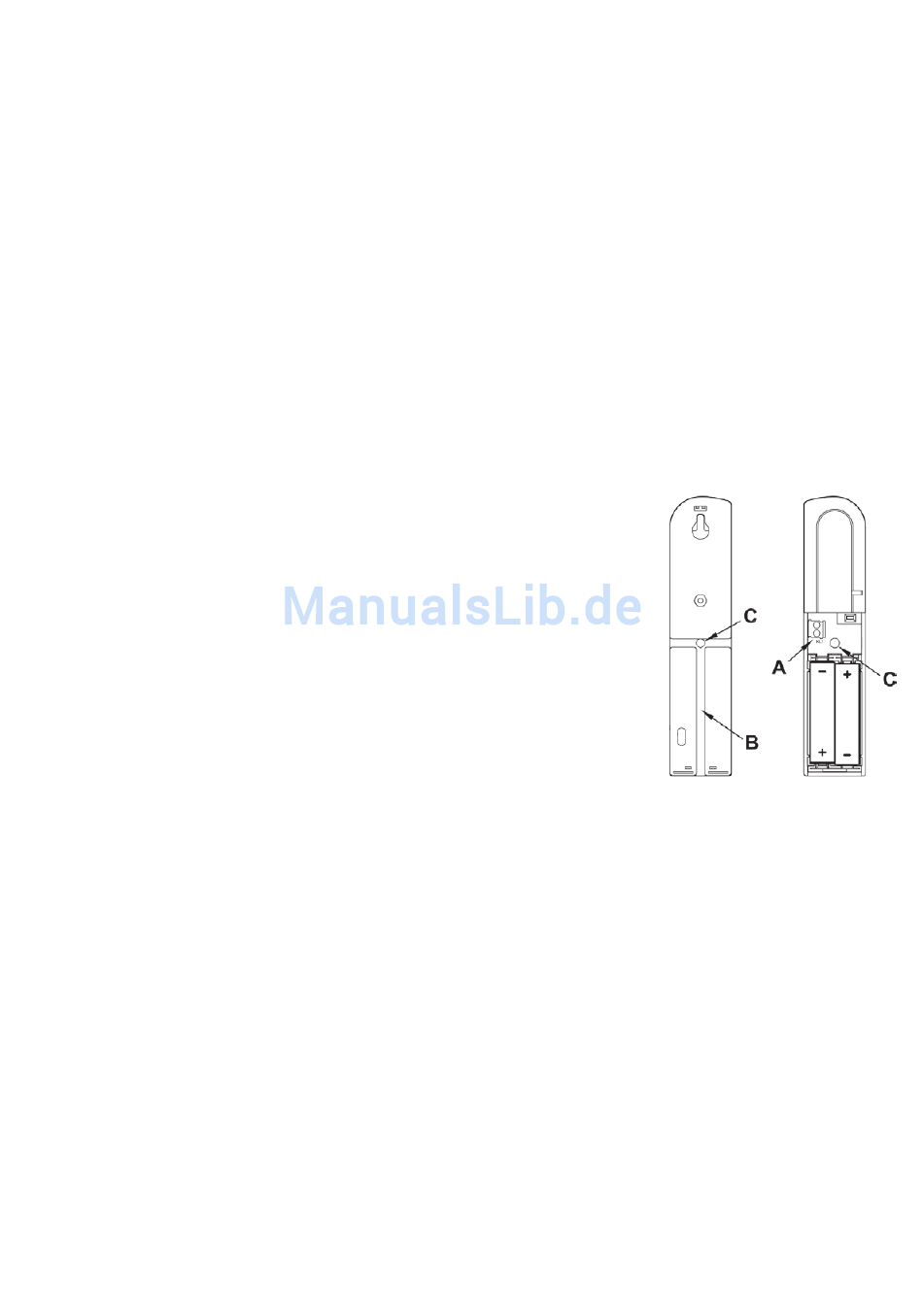

4.6. Montage von externen Magnetkontakten
• Ein externer Kontakt ist gemäß seiner
Anleitung am zu überwachenden Fenster
anzubringen.
• Das Anschlusskabel des Magnetkontaktes
ist durch die Kabelöffnung (C) von hinten in
das Gehäuse des FHT 80TF zu führen.
9
