Montageablauf

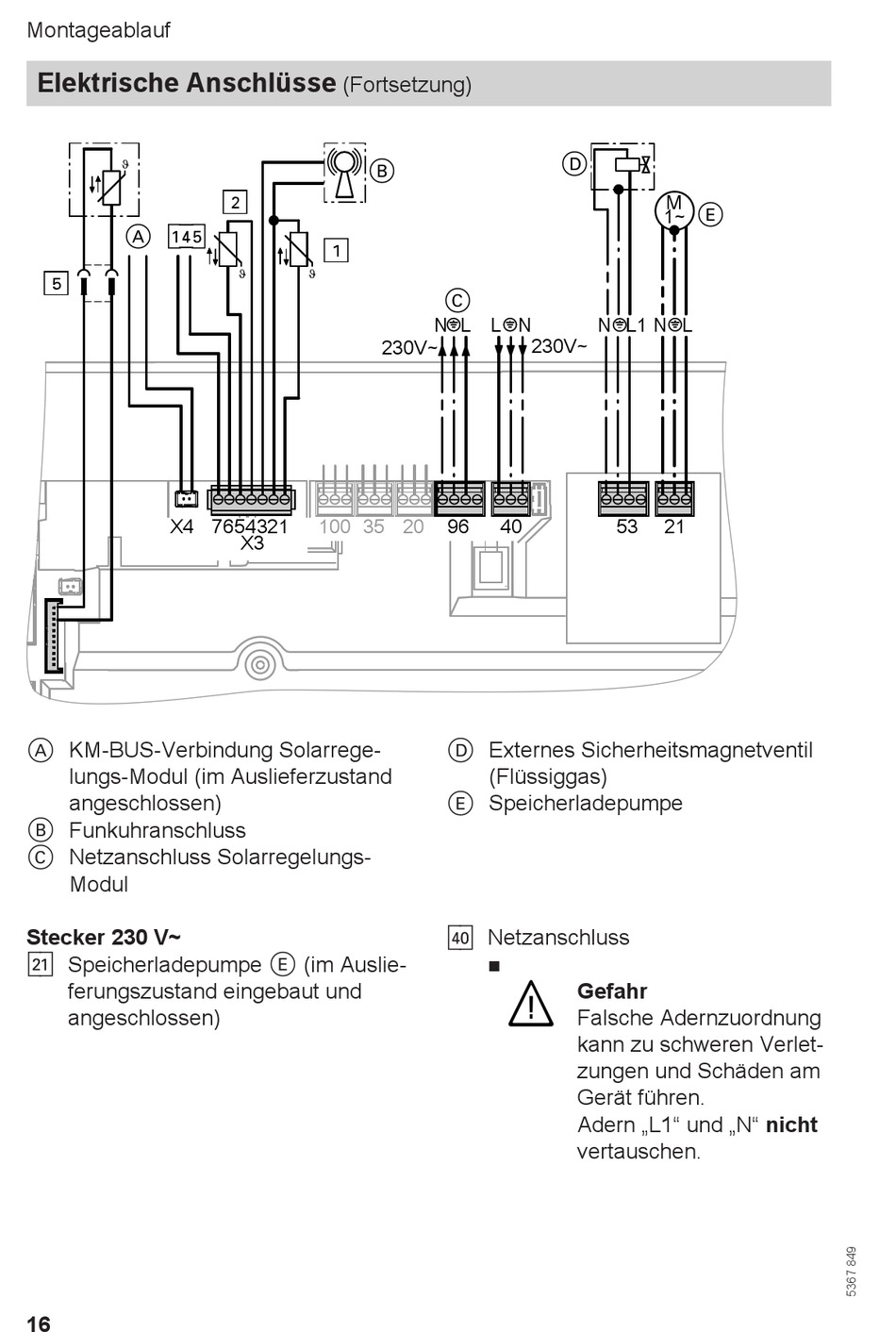

Elektrische Anschlüsse
A aVG
%
X4
A KM-BUS-Verbindung Solarrege-
lungs-Modul (im Auslieferzustand
angeschlossen)
B Funkuhranschluss
C Netzanschluss Solarregelungs-
Modul
Stecker 230 V~
sA Speicherladepumpe E (im Auslie-
ferungszustand eingebaut und
angeschlossen)
16
(Fortsetzung)
B
?
!
7654 321 100 35
X3
C
N L L N
230V~
230V~
20 96 40
D Externes Sicherheitsmagnetventil
(Flüssiggas)
E Speicherladepumpe
fÖ Netzanschluss
■
D
M
E
1~
N L1 L N L
53 21
Gefahr
Falsche Adernzuordnung
kann zu schweren Verlet-
zungen und Schäden am
Gerät führen.
Adern „L1" und „N" nicht
vertauschen.
