G
ERÄTEMENÜ
Das Steuermodul mit 4-stelliger LED- Anzeige und 4 Tasten dient zum Einstellen der
Startadresse und des Protokolls, zum Auslesen verschiedener Informationen wie
Betriebsstunden des Leuchtmittels und anderer Informationen, Kalibrieren der Effekte und
Aufrufen einer Testroutine.
AUFBAU
Beim Einschalten des MAC 2000 Profile werden die Geräteadresse und andere
Informationen (siehe Seite 35) angezeigt. Um das Menü aufzurufen, drücken Sie [Menu].
Mit [↑] und [↓] bewegen Sie sich im Menü. Um eine Funktion oder ein Untermenü
aufzurufen, drücken Sie [Enter]. Um eine Funktion oder ein Menü zu verlassen, drücken
Sie [Enter].
Ab Seite 32 finden Sie eine vollständige Beschreibung aller Menüs.
EINSTELLUNG DER ADRESSE UND DES PROTOKOLLS
Die DMX- Adresse, auch Startadresse genannt, ist der erste Kanal, ab dem das Gerät auf
Befehle vom Controller reagiert. Um jedes Gerät unabhängig voneinander zu steuern,
muss ihnen ein eigener Adressbereich zugeordnet werden. Zwei MAC 2000 Profile können
über die selbe Startadresse verfügen, sie reagieren dann identisch und können nicht
unabhängig gesteuert werden. Gleiche Staradressen können sinnvoll sein, wenn eine
Fehlerdiagnose gestellt werden soll oder die Geräte symmetrisch agieren sollen, besonders
wenn inverses Pan- / Tilt- Verhalten eingestellt wird. Es steht ein 8-bit- und ein 16-bit-
Protokoll zur Verfügung. Der 8-bit- Modus belegt 20 Kanäle und ermöglicht die vollständige
Steuerung des Geräts. Der 16-bit- Modus benötigt weitere 4 Steuerkanäle, um Gobos oder
Pan/Tilt mit höherer Auflösung zu positionieren.
DMX- Adresse und Protokoll einstellen
1. Drücken Sie [Menu], um das Hauptmenü aufzurufen.
2. Drücken Sie [↑], bis
gewünschten Kanal und drücken Sie [Enter].
3. Wählen Sie
und drücken Sie [Enter].
16

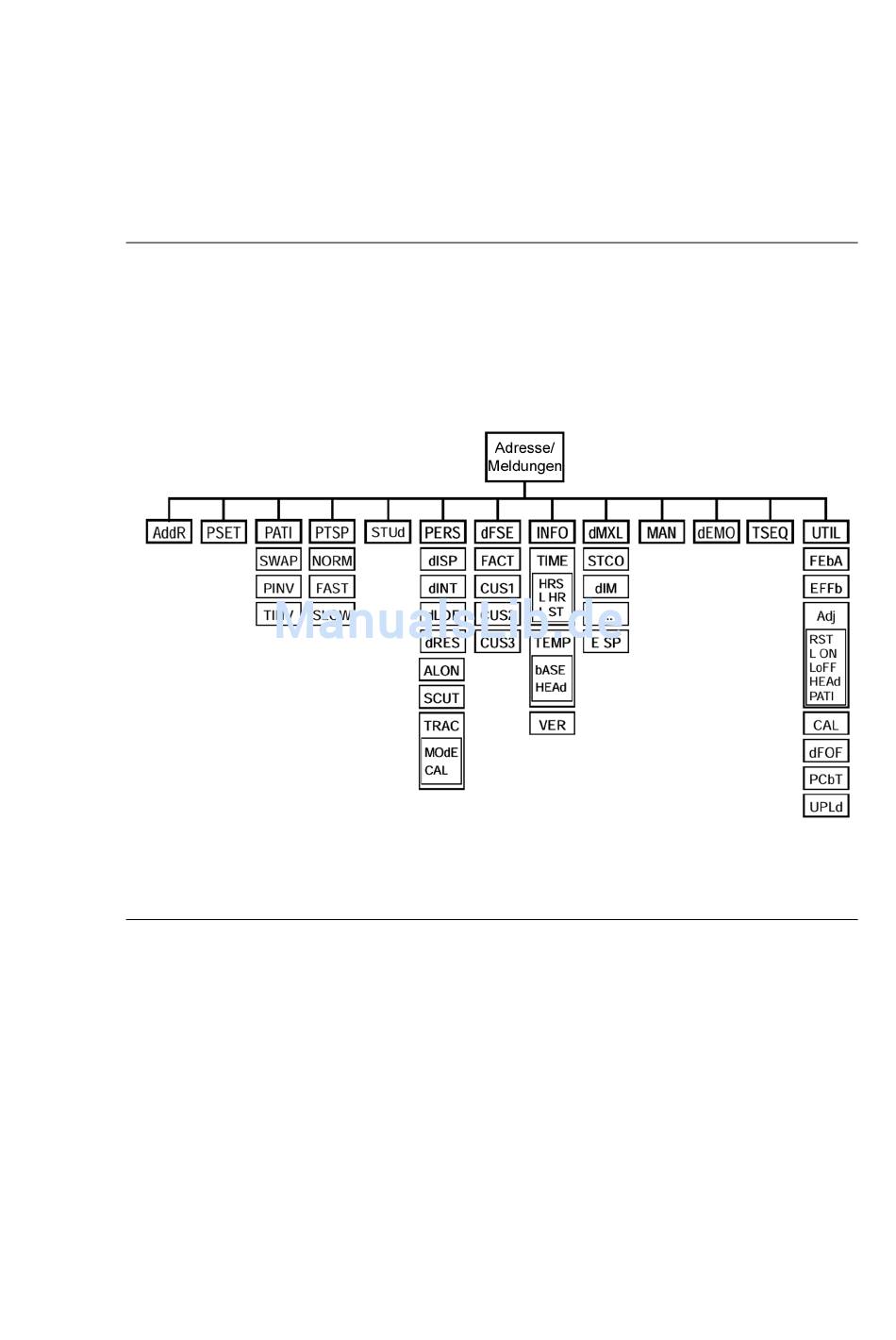

Bild 12: MAC 2000 Profile Gerätemenü
AddR
angezeigt wird. Drücken Sie [Enter]. Blättern Sie bis zum
PSET
im Hauptmenü und drücken Sie [Enter]. Wählen Sie
MAC 2000 Profile
8bit
16bt
oder
