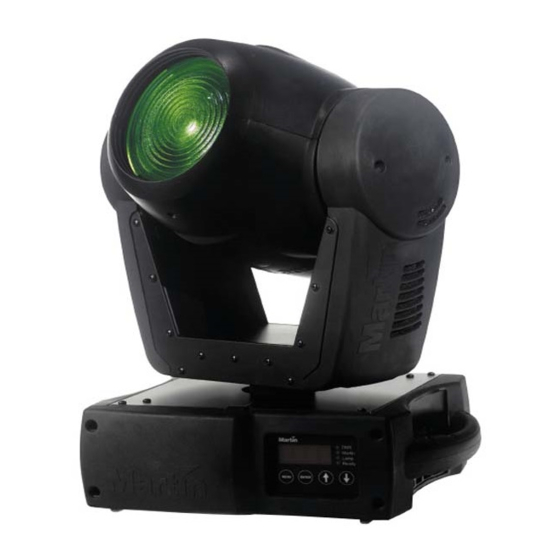

Martin MAC 300 Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

MAC 300
Bedienungshandbuch

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Martin MAC 300

Inhaltszusammenfassung für Martin MAC 300

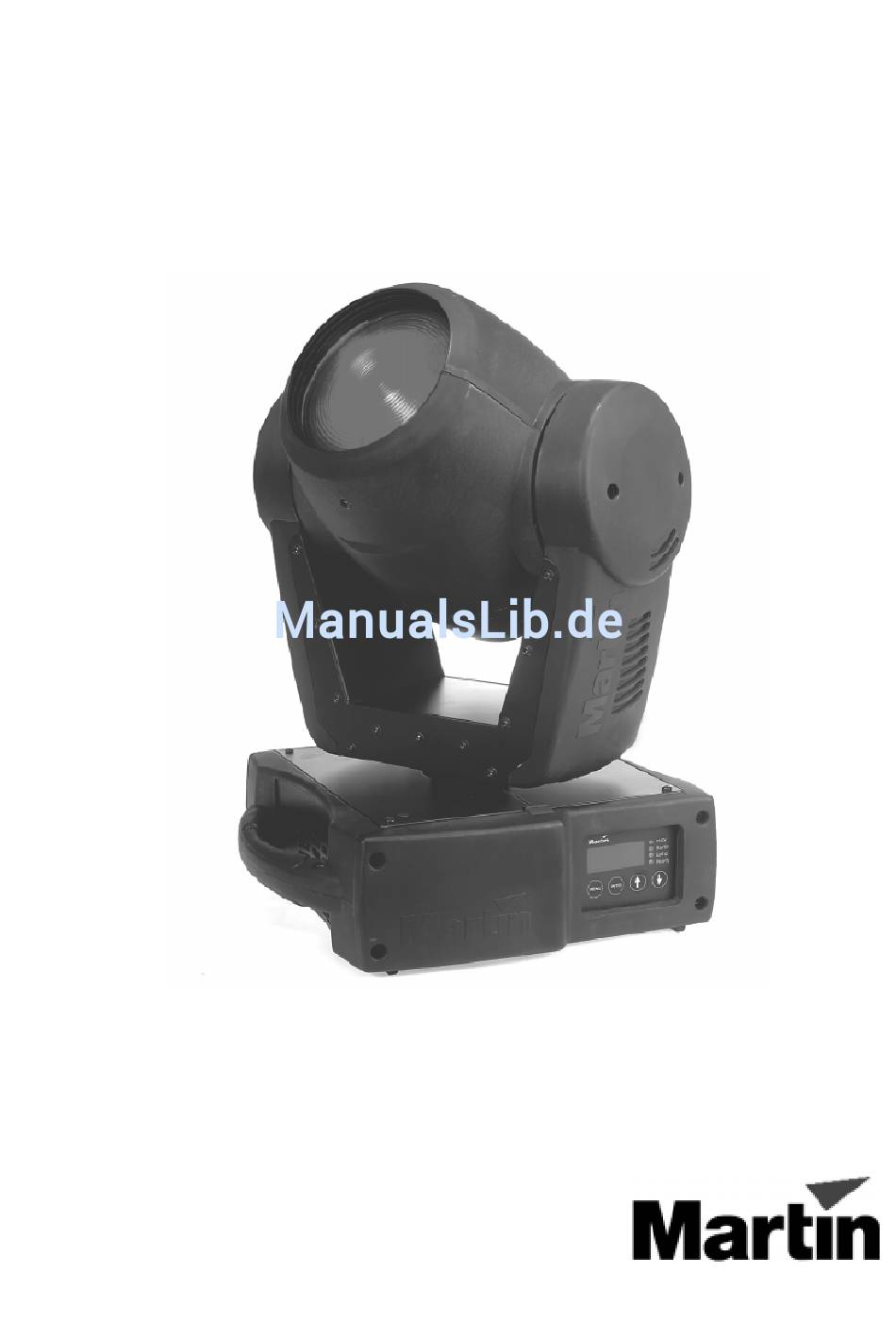

  • Seite 1 MAC 300 Bedienungshandbuch...
  • Seite 2 © 2000 Martin Professional A/S, Dänemark Alle Rechte vorbehalten. Kein Teil dieser Anleitung darf, egal auf welche Weise, ohne Genehmigung der Martin Professional A/S, Dänemark, vervielfältigt werden. Technische Änderungen vorbehalten. Rev. 010410 C MG...

  • Seite 3: Inhaltsverzeichnis

    Anschluss der Datenleitung..................11 Installation ........................ 13 Geräteeinstellungen ....................14 BETRIEB ........................22 Grundlegende Servicearbeiten................. 25 Austausch der Frontlinse..................30 Hinweise zur Fehlerbeseitigung................31 DMX PROTOKOLL....................32 Fehlermeldungen...................... 35 PLATINENLAYOUT....................36 Zubehör ........................37 Technische Daten ....................38 MAC 300 Bedienungshandbuch...

  • Seite 4: Einführung

    EINFÜHRUNG Vielen Dank für Ihre Wahl des MAC 300 von Martin. Dieser automatische Positionierscheinwerfer basiert auf einer 250 W Entladungslampe und bietet CMY- Farbmischung (Cyan, Magenta, Gelb), ein zusätzliches Farbrad mit 6 wechselbaren Farbfiltern, ein variables Frostfilter, Strobeeffekte, 0- 100% Dimmung und hochpräzise 16-Bit Bewegungen. Das effiziente optische System, attraktives Design, modularer Aufbau und eine Vielzahl weiterer Vorzüge machen den MAC 300 zum idealen Gerät für alle...

  • Seite 5: Lieferumfang

    • Das Gehäuse kann Temperaturen bis zu 60° C erreichen. Lassen Sie das Gerät immer abkühlen, bevor Sie es berühren. • Verändern Sie nichts am Gerät und verwenden Sie nur Original Martin- Ersatzteile. • Betreiben Sie das Gerät nicht bei Raumtemperaturen über 40° C.
  • Seite 6 MAC 300 - Bedienungshandbuch...

  • Seite 7: Installation Der Lampe

    6500 K 68 lm/W 97010100 Philips MSD 200 2000 h 5600 K 66 lm/W 97010106 Die unten aufgeführten Lampentypen sind für den MAC 300 freigegeben. Die Verwendung anderer Lampentypen kann zur Beschädigung des Scheinwerfers führen. Lampe spätester Lebensdauer Farbtemperatur Leistung Art.Nr.
  • Seite 8 Schrauben wieder fest. 6. Der Reflektor wurde bereits ab Werk justiert und bedarf generell keiner weiteren Einstellung. Geringfügige Abweichungen der Lampen können jedoch kompensiert werden, um die Leistung zu maximieren (siehe „Optimierung der Reflektorjustierung“). MAC 300 - Bedienungshandbuch...

  • Seite 9: Stromversorgung

    TROMVERSORGUNG Dieser Abschnitt beschreibt die Einstellung des MAC 300- Netzteils auf Ihre lokale Netzspannung sowie den Anschluß des Netzsteckers. Ein Betrieb des MAC 300 bei unkorrekter Netzspannung kann zu geringerer Lichtleistung, erheblich reduzierter Lebensdauer der Lampe sowie zur Überhitzung und / oder Beschädigung des Gerätes führen.
  • Seite 10 Elektriker wenden. 2. Stellen Sie sicher, daß die Versorgungsleitung unbeschädigt und für die Leistungsaufnahme aller angeschlossenen Geräte ausgelegt ist. Kabelfarbe Kontakt Bezeichnung braun Phase „L“ blau Nulleiter „N“ gelb/grün Erdung „↓“ (Schutzleiter) Tabelle 3: Anschlußbelegung des Netzsteckers MAC 300 - Bedienungshandbuch...

  • Seite 11: Anschluss Der Datenleitung

    NSCHLUSS DER ATENLEITUNG Dieser Abschnitt erläutert den Anschluß des MAC 300 an einen Controller. Die Verbindung der Ein- und Ausgänge erfolgt über 3-polige XLR- Buchsen, die mit dem DMX-512 Standard kompatibel sind. Die Pinbelegung kann auch für Martin Controller mit RS-485 Protokoll umkonfiguriert werden (siehe „Änderung der XLR- Pinbelegung“).
  • Seite 12 Kabelbuchse verwenden. 4. Verbinden Sie den Datenausgang des MAC 300 mit dem Dateneingang der nächsten Einheit (wenn Sie den MAC 300 (Pin 3+) an einen anderen Gerätetyp mit vertauschter Polarität (Pin 3-) anschließen wollen (z.B. PAL 1200), müssen Sie einen Phasenwechsel- Adapter einsetzen).

  • Seite 13: Installation

    Das Gerät sollte so installiert werden, daß es nicht versehentlich berührt werden kann, da die Rückseite des Kopfes während des normalen Betriebes eine Oberflächentemperatur von bis zu 150°C erreicht. Montagematerial Der MAC 300 verfügt über einen Montagebügel, an dem mit eine oder zwei Traversenklemmen (nicht mitgeliefert)

  • Seite 14: Geräteeinstellungen

    Datenleitung mit dem MPBB1- Uploader ausgeführt werden. Bitte beachten Sie das Bedienungshandbuch des MPBB1 zu weiteren Informationen. Befehlsmenü Abhängig vom Modus wird nach dem Einschalten des MAC 300 die DMX- oder Martin- Adresse sowie mögliche Fehlermeldungen angezeigt. Das Hauptmenü wird durch Betätigung der [MENU]-Taste aufgerufen.
  • Seite 15 Individuelle Konfigurationen Alle gerätespezifischen Einstellungen des MAC 300 sind in Tabelle 4 dargestellt. Die einzelnen Funktionen werden im nächsten Abschnitt detailliert beschrieben. Auswahl einer Konfiguration: 1. Betätigen Sie die [MENU]- Taste, um das Hauptmenü aufzurufen. Wählen Sie „PERS“ und betätigen Sie die [ENTER]- Taste.

  • Seite 16: Orientierung

    Der MAC 300 kann über DMX-512 oder Martin RS-485 Controller angesteuert werden. Wenn Sie einen DMX- Controller einsetzen, können Sie zwischen 4 DMX- Modi auswählen. Das selektierte Protokoll – DMX 1, 2, 3, 4 oder Martin – muß mit der Konfiguration des Controllers übereinstimmen. DMX- Modusübersicht Abb.4: DMX- Steuerungsmodi...
  • Seite 17 AUTO“ und drücken [ENTER]. Wählen Sie dann „ON“ und betätigen Sie die [ENTER]- Taste erneut. Einstellung der Adresse (AddR) Die Adresse ist der erste Kanal, über den der MAC 300 Steuerbefehle vom Controller empfängt. Die Geräteadresse muß mit der im Controller konfigurierten Adresse übereinstimmen.
  • Seite 18 Einstellung einer DMX- Adresse Der MAC 300 belegt je nach Steuerungsmodus 9 bis 13 DMX-512 Kanäle (siehe Abbildung 4). Taste Betätigung Funktion [MENU] Nach Bedarf Aufruf des Hauptmenüs Nach Bedarf Wählen Sie AddR [↑], [↓] [ENTER] Einmal Aufruf des Adressen- Untermenüs Nach Bedarf Wählen Sie dMX...
  • Seite 19 Testprogramme (TEST) EFFEKTTEST- SEQUENZ Wenn Sie „TEST / TSEQ“ auswählen, wird ein allgemeiner Test aller Funktionen des MAC 300 durchgeführt. Drücken Sie [MENU], um das Programm zu stoppen. DMX- LOG Zeigt den DMX- Startcode (STCO) und die empfangenen DMX- Werte für jeden Effekt an.

  • Seite 20: Qualitätskontrolle Und Servicetests

    Techniker ausgeführt werden. • Dimmer / Shutter öffnen, schließen und Strobe aktivieren • Farbrad auf die Sensor- oder Maximalpositionen setzen • CMY- Räder auf die Sensor- oder Maximalpositionen bewegen • Frostfilter aktivieren und deaktivieren MAC 300 - Bedienungshandbuch...

  • Seite 21: Kalibrierung

    2. Justieren Sie den Effekt über die Pfeiltasten, bis er bei gleichem DMX- Wert mit den anderen Einheiten übereinstimmt. Die Werte sind von 1 bis 255 einstellbar. 3. Betätigen Sie die [Enter]- Taste, um die Kalibrierungen abzuspeichern. MAC 300 - Bedienungshandbuch...

  • Seite 22: Betrieb

    In diesem Abschnitt werden alle fernsteuerbaren Effekte des MAC 300 erläutert. Die Auswahl der Optionen über das Bedienungsfeld wurde bereits erläutert. Martin RS-485 Ansteuerung Der MAC 300 kann über einen Martin 3032 Controller ab Version 2.07 gesteuert werden. Um die Einheiten über einen Martin Controller betreiben können, muß...
  • Seite 23 Änderung einer Farbkomponente kann bereits eine sehr große Zahl an Farbschattierungen erzeugt werden. Da dieses Farbmischsystem subtraktiv arbeitet, führt der Einsatz aller 3 Filter zu einer Reduzierung der Lichtleistung. Wenn Sie die maximale Helligkeit erzielen wollen, sollten Sie nur zwei Mischfarben gleichzeitig MAC 300 - Bedienungshandbuch...

  • Seite 24: Pan Und Tilt

    Aufweitung des Lichtkegels von 18° bis 35°. PAN UND TILT Der Kopf des MAC 300 bietet einen Panbereich von 540° und einen Tiltbereich 265°. Die Pan- und Tiltbewegungen können für Geschwindigkeit optimiert werden, indem Sie „PERS / PTSP“ auf „FAST“ setzen oder für Präzision optimiert werden, wenn Sie diese Option auf „SLOW“...

  • Seite 25: Grundlegende Servicearbeiten

    Ablagerungen und Rückstände von Nebelfluid mindern die Leistung und verursachen Überhitzung und Beschädigung des Gerätes, die nicht von der Garantie gedeckt sind. Der MAC 300 benötigt regelmässige Wartung. Die Wartungsintervalle hängen vor allem davon ab, in welcher Umgebung das Gerät betrieben wird; wenden Sie sich für genauere Auskünfte an einen Martin Servicetechniker.

  • Seite 26: Optische Komponenten

    1. Trennen Sie das Gerät vom Netz und lassen Sie es abkühlen. 2. Entfernen Sie die Abdeckung vom Kopf, wie in Abb.5 dargestellt ist. 3. Drehen Sie das Farbrad, bis sich der Filter unter der Zugriffsöffnung befindet. Abb.6: Entfernen der Farbfilter MAC 300 Bedienungshandbuch...

  • Seite 27: Hauptsicherung

    5. Lokalisieren Sie die defekte Sicherung und ersetzen sie gegen eine neue mit identischen Werten. Die Positionen der Sicherungen können Sie dem Platinenlayout entnehmen; die Werte finden Sie am Ende der Anleitung. 6. Schließen Sie den Sicherungshalter und verbinden Sie das Netzkabel wieder mit der Stromversorgung. MAC 300 - Bedienungshandbuch...

  • Seite 28: Normale Methode

    Wiederholen Sie diesen Schritt, bis keine weitere Verbesserung der Leistung mehr festzustellen ist. Aktualisieren der Software Die neueste Software für den MAC 300 ist bei Ihrem Martin- Vertrieb oder über Martin- Homepage www.martin.dk erhältlich. Die Übertragung der Software erfolgt mit dem Martin MPBB1 Software Uploader. Die Software des Anzeigemoduls und des Rückkopplungs-Systems kann jedoch nicht auf...

  • Seite 29: Aktualisieren Der Software Im Boot-Modus

    2. Setzen Sie den Jumper PL121 auf die Pins 1 und 2 (Hard-Boot Position), wie in der obigen Grafik dargestellt ist (siehe Platinenlayout auf Seite 35). 3. Schalten Sie den MAC 300 ein und führen Sie den Upload wie beschrieben mit dem uploader durch.

  • Seite 30: Austausch Der Frontlinse

    USTAUSCH DER RONTLINSE Für den MAC 300 ist eine Weitwinkellinse erhältlich. Die Linse verfügt über einen Strahlwinkel von 59°. Wenn der Frostfilter voll eingefahren ist, beträgt der Strahlwinkel 67°. Die photometrischen Daten für diese Option finden Sie unter http://www.martin.dk/service/Photometrics/MAC300-wide.htm. Die Frontlinse können Sie unter der Artikelnummer 91610016, „MAC 300 Weitwinkellinse (Kit)“...

  • Seite 31: Hinweise Zur Fehlerbeseitigung

    Trennen Sie das Gerät vom Ballasteinstellungen stimmen Netz. Überprüfen Sie die Die Lampe wird zwischen- nicht Ihrer lokalen Ballast- und Transformator- zeitlich abgeschaltet Netzspannung überein Einstellungen • Der Lüfter ist defekt Wenden Sie sich an die Martin- Serviceabteilung MAC 300 - Bedienungshandbuch...

  • Seite 32: Dmx Protokoll

    Geschlossen → offen 0 - 255 0 - 100 Cyan Weiß → Cyan 0 - 255 0 - 100 Magenta Weiß → Magenta 0 - 255 0 - 100 Gelb Weiß → Gelb 0 - 255 0 - 100 MAC 300 Bedienungshandbuch...
  • Seite 33 3 - 245 1 - 96 246 - 248 96 - 97 Tracking PTSP SLOW, ignoriert SCUT 249 - 251 98 - 98 Tracking PTSP FAST, ignoriert SCUT 252 - 255 99 - 100 Blackout während der Bewegung MAC 300 - Bedienungshandbuch...
  • Seite 34 252 - 255 99 - 100 Blackout während der Bewegung Frostfilter 0 - 2 0 - 1 Trackingsteuerung 3 - 251 1 - 98 Vektorsteuerung (schnell → langsam) 252 - 255 99 - 100 Vektorsteuerung, schnell MAC 300 - Bedienungshandbuch...

  • Seite 35: Fehlermeldungen

    „Lamp On“- Befehl Spannungs- vom Controller gesendet wurde. Frequenzeinstellungen. • MERR (Speicher- Fehler) Der EEPROM- Speicher kann Wenden Sie sich an die Martin nicht gelesen werden. Serviceabteilung. • **** Keine oder fehlerhafte Kom- Prüfen Sie die Sicherungen munikation zwischen •...

  • Seite 36: Platinenlayout

    PLATINENLAYOUT MAC 300 - Bedienungshandbuch...

  • Seite 37: Zubehör

    46404331 Magenta 504 46404334 Grün 206 46404311 Magenta 505 46404335 Grün 208 46404332 Magenta 507 46404312 Orange 302 46404322 Pink 303 46404336 Orange 306 46404323 Pink 307 46404337 ½ Minus Grün 46404343 Pink 312 46404313 46404344 MAC 300 - Bedienungshandbuch...

  • Seite 38: Technische Daten

    Kanada ................CSA C22.2 NO 166 EU EMC ................50 081-1, 50 082-1 Europa ............. EN 60598-1, EN 60598-2-17 USA ..................ANSI / UL 1573 Installation Orientierung ..................beliebig Minimaler Abstand zu brennbaren Materialien........0,5 m Minimaler Abstand zur Projektionsfläche ..........1 m MAC 300 - Bedienungshandbuch...
  • Seite 39 MAC 300 - Bedienungshandbuch...
