3. Unter Bezug auf Bild 5: Lösen Sie die Haltefeder
am
linken
Sockel
Leuchtmittel nach vorne. Ziehen Sie das andere
Ende aus dem Sockel.
4. Unter Bezug auf Bild 6: Schieben Sie einen
Anschluss des Leuchtmittels in den rechten
Sockel, wobei der Evakuierungs- Nippel des
Kolbens nach hinten zeigen muss. Lösen Sie die
Haltefeder am linken Sockel und drücken Sie
das andere Ende des Leuchtmittels in den
Sockel.
5. Heben Sie das Lampenmodul an, bis sich der
Quarzkolben in der Mitte des Reflektors befindet.
Schieben Sie das Modul vollständig ein. Achten
Sie dabei auf Freigängigkeit des Leuchtmittels.
Verriegeln
Sie
Schrauben.
6. Setzen Sie nach der Installation eines neuen
Leuchtmittels die Zähler für Lampenzündung und
Betriebsstunden des Leuchtmittels zurück (siehe
Seite 18).
JUSTAGE DER LAMPE
1. Schalten Sie den MAC 2000 Profile an und warten Sie, bis der Reset beendet ist.
Zünden Sie die Lampe mit Hilfe eines Controllers oder des Gerätemenüs und projizieren
Sie einen weißen, offenen Lichtstrahl auf eine
ebene Oberfläche.
2. Zentrieren Sie den hellsten Punkt der Abbildung mit
Hilfe der oberen Inbus- Schraube an der Rückseite
des Kopfes.
3. Reduzieren Sie einen zu starken hot spot, indem
Sie
die
untere
Uhrzeigersinn
verteilung
gleichmäßig
Lichtstrahl im Außenbereich heller als im Zentrum
ist, oder die Lichtleistung zu gering erscheint,
drehen Sie die Inbusschraube im Uhrzeigersinn, bis
die Helligkeit zunimmt und die Helligkeitsverteilung
gleichmäßig ist.
4. Wiederholen Sie Schritt 2.
10
und
kippen
die
4
Schnellverschluss-
Inbusschraube
verdrehen,
bis
die
erscheint.
MAC 2000 Profile
Sie
das

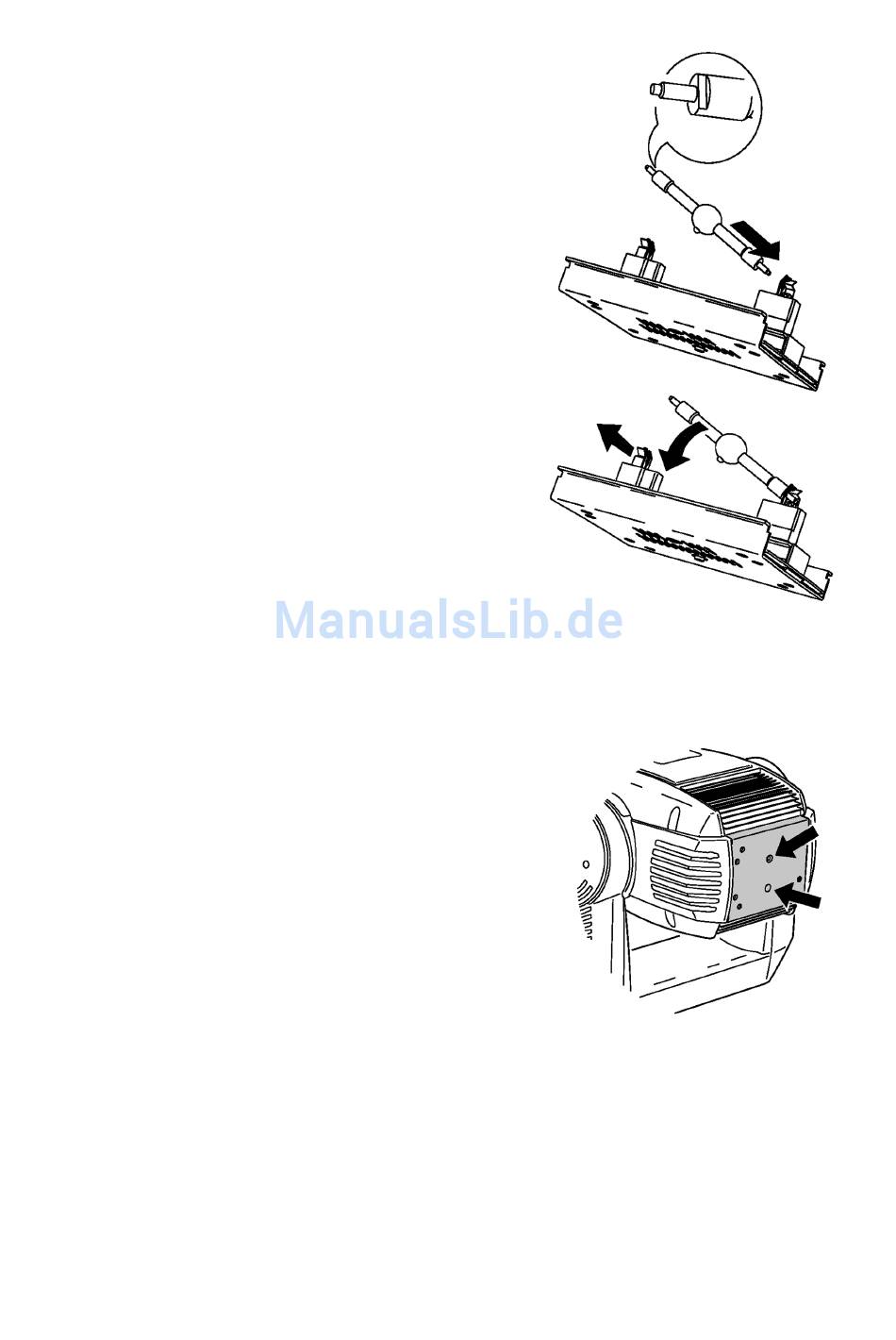

Bild 6: Einsetzen der Lampe
gegen
den
Helligkeits-
Wenn
der
Bild 7: Justage der Lampe
