Ändern der Netzeinstellung
1. Trennen Sie das Gerät allpolig vom Netz. Entfernen Sie die hintere Abdeckplatte der
Basis (Bild 8).
2. Ermitteln Sie anhand untenstehender Tabelle 1 die korrekte Transformator- Einstellung.
Schließen Sie die braune Leitung wie in Bild 9B gezeigt an die entsprechende Klemme
des Klemmenblocks B an.
3. Zugriff auf Klemmenblock A (Ballasteinstellung) erhalten Sie, indem Sie die Schrauben
A und B (Bild 8) entfernen und die Seitenabdeckung nach unten klappen.
4. Ermitteln Sie anhand untenstehender Tabelle 2 die
korrekte Ballast- Einstellung. Schließen Sie die
braune Leitung wie in Bild 9A gezeigt an die
entsprechende Klemme des Klemmenblocks A an.
5. Montieren Sie alle Abdeckungen, bevor Sie das
Gerät anschließen.
Netzfrequenz
50 – 60 Hz
50 – 60 Hz
50 – 60 Hz
Tabelle 1: Transformator- Einstellungen
Netzfrequenz
50 Hz
60 Hz
Tabelle 2: Ballast- Einstellungen
NETZANSCHLUSS
Wichtig! Schließen Sie den MAC 2000 Profile direkt an die Stromversorgung an.
Schließen Sie ihn nie an einen Dimmerkanal an: Das Gerät kann Schaden
nehmen.
Vor der ersten Inbetriebnahme müssen Sie einen passenden Netzstecker montieren.
Montieren Sie einen 3-poligen Schutzkontakt- Stecker gemäss den Vorschriften des
Steckerherstellers. Die Tabelle zeigt einige möglichen Markierungen; wenn die Steckerpole
nicht einwandfrei identifiziert werden können oder Sie Bedenken bezüglich der richtigen
Montage des Netzsteckers haben, wenden Sie sich bitte an einen qualifizierten Elektriker.
Das Gerät wird durch Umlegen des Netzschalters auf Position „I" angeschaltet.
Kabelfarbe
Braun
Blau
Gelb / grün
12
Netzspannung
Einstellung
200 – 218 V
208 V
219 – 240 V
230 V
241 – 250 V
250 V
Netzspannung
Einstellung
200 – 218 V
208 V / 50 Hz
219 – 238 V
230 V / 50 Hz
239 – 250 V
245 V / 50 Hz
200 – 218 V
208 V / 60 Hz
219 – 241 V
230 V / 60 Hz
Pol
Phase
Neutral
Schutzerde
Tabelle 3: Netzanschluss
MAC 2000 Profile

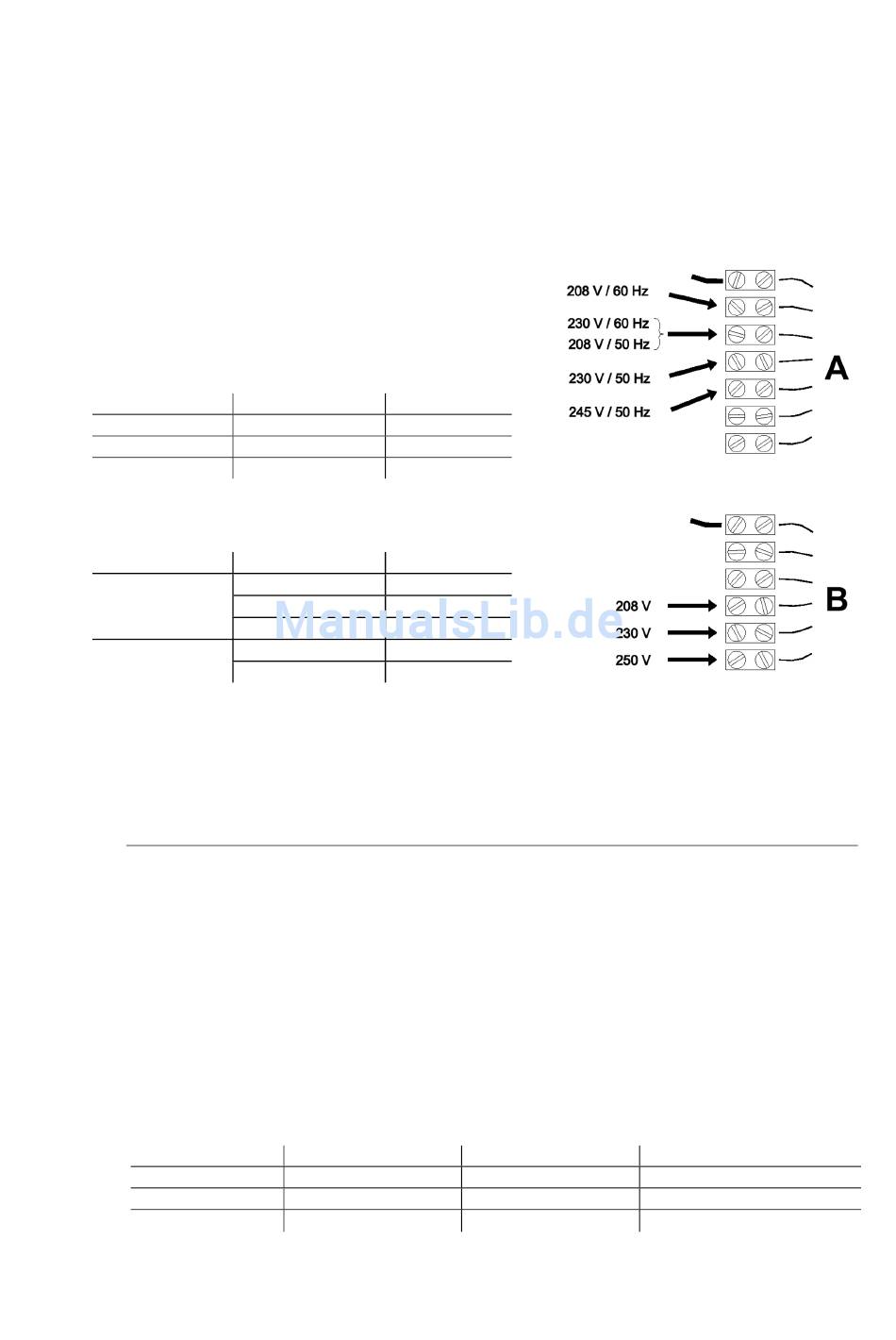

Bild 9: Ballast- (A) und
Transformator- (B) Klemmen
Symbol
Schraubenfarbe (US)
L
Gelb oder Messing
N
↓
Silber
Grün
