indexa FD2B Bedienungsanleitung

ZUSATZ-FUNK-BEWEGUNGSMELDER
A
*
1
2
B 5
6
8
9
10
12
13
14
15
Einleitung
Lesen Sie diese Bedienungsanleitung sowie die Bedienungsanleitungen für das Set FD20 bzw. FD25 vollständig und
sorgfältig durch. Die Bedienungsanleitung gehört zu diesem Produkt und enthält wichtige Hinweise zur Inbetriebnahme
und Handhabung.
Beachten Sie immer alle Sicherheitshinweise. Sollten Sie Fragen haben oder unsicher in Bezug auf die Hand
Gerätes sein, fragen Sie einen Fachmann oder informieren Sie sich im Internet unter www.pentatech.de. Bewahren Sie
diese Anleitung sorgfältig auf und geben Sie sie ggf. an Dritte weiter.
Bestimmungsgemäße Verwendung

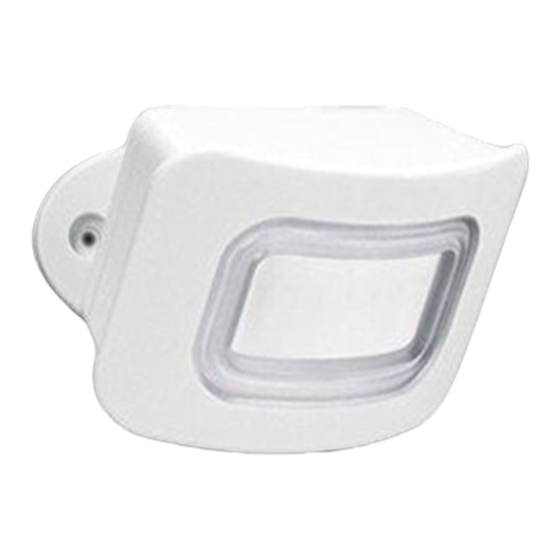

Dieser Funk-Bewegungsmelder mit Sender FD2B besitzt eine einmalige Codierung, die am Empfänger der Sets FD25 oder
FD20 angemeldet werden kann.
Bis zu 8 Klingeltasten/Bewegungsmelder können an einer Gongeinheit angemeldet werden, mit individuellen Melodien zur
einfachen Rufunterscheidung. Die Anzahl von Gongeinheiten pro Klingeltaste/Bewegungsmelder ist nicht begrenzt, die
Funkreichweite ist jedoch zu beachten.
Der Infrarot-Bewegungsmelder reagiert auf Bewegungen von Personen innerhalb seines Erfassungsbereiches und sendet ein
Funksignal an die Gongeinheit. Diese signalisiert mit einer auswählbaren Melodie und/oder einem optischen Blinksignal.
Das Gerät ist ausschließlich in Innenräumen zu betreiben. Der Bewegungsmelder wird mit 2 St. AAA (LR3) Batterien oder
alternativ über ein Micro-USB-Netzgerät 5 V DC, min. 100 mA betrieben.
Jede andere Verwendung oder Veränderung des Gerätes gilt als nicht bestimmungsgemäß. Für Folgeschäden sowie für
Schäden, die durch nicht bestimmungsgemäßen Gebrauch oder falsche Bedienung verursacht werden, wird nicht gehaftet.
Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen
oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden
durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen
ist. Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
Lieferumfang
Kontrollieren Sie unmittelbar nach dem Auspacken den Lieferumfang auf Vollständigkeit sowie den einwandfreien
Zustand der Geräte
1 Bewegungsmelder 2 Schrauben
1 Halterung 2 Dübel

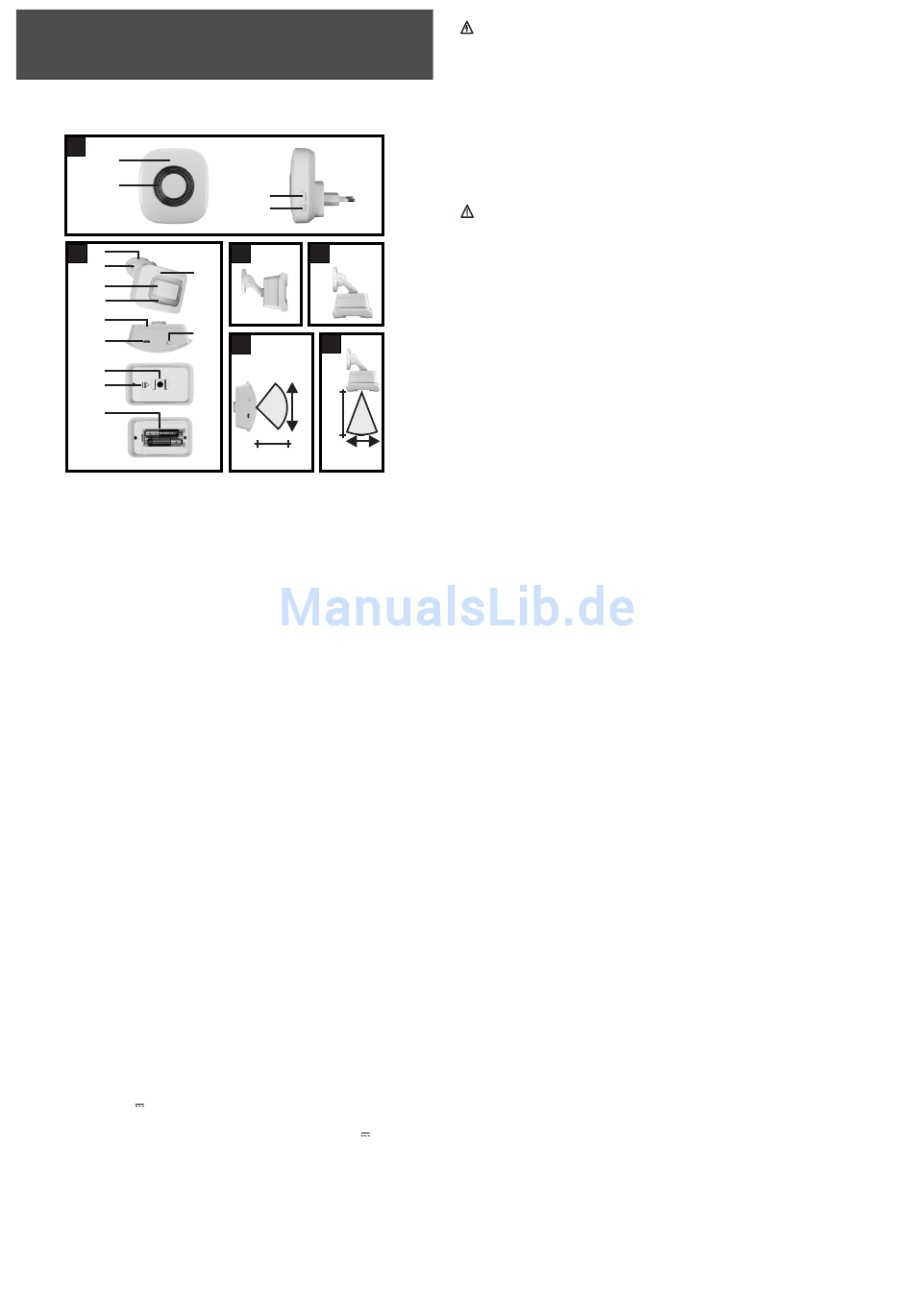

Ausstattung (siehe Abbildungen)
1 Gongeinheit* 6 Schraubloch
2 LEDs* 7 Bewegungsmelder
3 Melodietaste* 8 Sensorlinse
4 Lautstärketaste* 9 LED
5 Halterung 10 Batteriefachdeckel
* Abb. A nicht im Lieferumfang enthalten
Technische Daten
Betriebsspannung: 3 V DC
Stromaufnahme: 30 µA (Ruhe); 15 mA (Betrieb)
Stromversorgung: 2 x Batterie 1,5 V alkalisch LR3 (AAA) oder Micro-USB-Netzgerät 5 V
mA (beides nicht im Lieferumfang enthalten)
Sensor: Passiver Infrarot-Bewegungsmelder (PIR) mit Fresnel-Linse
PIR-Erfassungsbereich ca. 5 m x 90° (max. bei 20° C, s. Abb. E)
(horizontal): ca. 9 m x 40°(vertikal, s. Abb. F)
Sendefrequenz: 433,92 MHz
Senderreichweite: ca. 70 m (im Freien)
Codierung: 16 Bit, werkseitig vorcodiert (> 65.000 verschiedene Codes)
Betriebstemperatur: ±0°C bis +40°C
Gehäusemaße: ca. 85 x 54 x 35 mm
Gewicht: ca. 60 g (exkl. Batterien)
3
4
C D
7
11
E F
95°
9m
5m
40°
11 Ein/Aus-Schalter
12 Netzgeräte-Anschluss
13 Befestigung für Halterung
14 Pfeilmarkierung
15 Batteriefach
Sicherheitshinweise
FD2B
Gefahr! Bei Nichtbeachtung der folgenden Hinweise werden Leben und Gesundheit gefährdet.
!
Lassen Sie Kleinkinder nicht unbeaufsichtigt mit dem Gerät, Batterien, Verpackungsmaterial oder Kleinteilen! Andernfalls
droht Lebensgefahr durch Ersticken!
!
Der Netzstrom für den Empfänger sowie ggf. für den Sender muss vorschriftsmäßig 230 V AC, 50 Hz betragen und mit einer
vorschriftsmäßigen Sicherung ausgestattet sein.
!
Verhindern Sie, dass die Geräte mit Feuchtigkeit in Berührung kommen! Andernfalls droht Lebens- oder Verletzungsgefahr!
!
Beschädigen Sie keine Leitungen für Gas, Strom oder Telekommunikation beim Befestigen! Andernfalls droht Lebens-,
Verletzungsgefahr sowie Beschädigung!
!
Achten Sie darauf, dass die Batterien nicht kurzgeschlossen oder ins Feuer geworfen werden. Sie dürfen außerdem nicht
aufgeladen oder geöffnet werden. Es besteht Lebensgefahr durch Explosion!
!
Ausgelaufene oder beschädigte Batterien können bei Berührung mit der Haut Verätzungen verursachen, benutzen Sie deshalb
in diesem Fall geeignete Schutzhandschuhe.
Achtung! Bei Nichtbeachtung der folgenden Hinweise werden Sachwerte gefährdet.
!
Betreiben Sie das Gerät ausschließlich mit den zugelassenen Batterietypen.
!
Vermeiden Sie, dass die Geräte mit Feuchtigkeit in Verbindung kommen.
!
Entfernen Sie die Batterien bei längerer Nichtbenutzung aus den Geräten.
Inbetriebnahme
!
Stecken Sie die Gongeinheit in eine geeignete Netzstromsteckdose (230 V ~50Hz).
!
Schließen Sie den USB-Stecker eines 5 V DC USB-Netzgerätes an den Netzgeräte-Anschluss [8] des Bewegungsmelders an oder
setzen Sie Batterien wie folgt in den Bewegungsmelder ein:
!
Drücken Sie auf die Pfeilmarkierung [14] des Batteriefachdeckels [10] am Bewegungsmelder, und schieben Sie diesen zur
Seite (in Pfeilrichtung).
!
Setzen Sie zwei Stück AA-Batterien polrichtig in das Batteriefach [15] ein (siehe Markierungen im Batteriefach).
!
Setzen Sie den Batteriefachdeckel wieder auf.
!
Schalten Sie den Bewegungsmelder ein, indem Sie den Ein/Aus-Schalter [11] auf I schieben.
Anmeldung von Bewegungsmeldern an der Gongeinheit
!
Wählen Sie an der Gongeinheit die gewünschte Melodie für diesen Sender durch wiederholtes Drücken der Melodie-Taste [3].
Halten Sie die Lautstärketaste [4] ca. 5 Sekunden lang gedrückt, bis ein Signalton ertönt und die LEDs schnell blinken. Bewegen
Sie sich vor dem Bewegungsmelder bzw. drücken Sie die Klingeltaste. Die Anmeldung ist nun abgeschlossen. Sobald die
Gongeinheit das Anmeldesingal des Senders empfangen hat, verlässt er automatisch den Anmeldemodus.
!
Zum Löschen aller angemeldeten Bewegungsmelder/Klingeltasten halten Sie die Melodietaste [3] ca. 5 Sekunden lang gedrückt.
Zur Bestätigung ertönt "Ding Dong", d.h. alle angemeldeten Bewegungsmelder/Klingeltasten wurden gelöscht und die Melodie
wurde auf "Ding Dong" zurückgesetzt.
Auswahl der Lautstärke/Melodie
habung des
!
Drücken Sie wiederholt kurz auf die Lautstärketaste an der Seite der Gongeinheit, um eine der vier Lautstärken auszuwählen.
!
Drücken Sie wiederholt auf die Melodietaste der Gongeinheit, um eine von 24 Melodien auszuwählen. Die zweite Melodie (nach
Ding Dong) ist still - es wird nur ein optisches Signal ausgegeben.
!
Um die Melodie zu ändern, muss die neue Melodie zunächst am jeweiligen Bewegungsmelder eingelernt werden. Wählen Sie
hierzu die gewünschte Melodie an der Gongeinheit aus, und halten Sie anschließend die Lautstärketaste ca. 5 Sekunden lang
gedrückt, bis ein Signalton ertönt und die LEDs schnell blinken. Lösen Sie anschließend den Bewegungsmelder durch Bewegung
aus. Sie haben die Melodie nun erfolgreich geändert. Die Gongeinheit bestätigt die erfolgreiche Anmeldung mit der gewünschten
Melodie.
Montage des Bewegungsmelders
Soll der Bewegungsmelder fest montiert werden, dann:
!
Halten Sie die Halterung an die gewünschte Montagestelle und markieren Sie die zwei Schraublöcher [6] mit einem Stift auf dem
Untergrund.
!
Bohren Sie Löcher mit Ø 5 mm an den markierten Stellen und drücken Sie in jedes Loch einen Dübel. Bei Befestigung auf Holz
entfällt das Bohren und Einsetzen von Dübeln.
!
Befestigen Sie die Halterung an der Montagestelle mit den beiden Schrauben.
!
Schieben Sie den Batteriefachdeckel des Bewegungsmelders auf die Halterung, bis er einrastet.
!
Schieben Sie nun den Bewegungsmelder auf den Batteriefachdeckel, bis er ebenfalls einrastet.
!
Richten Sie den Bewegungsmelder wie gewünscht aus.
Platzierung/Hinweise zur Funkübertragung
!
Der Bewegungsmelder kann auf eine waagerechte Fläche aufgestellt werden oder fest an einer Wand oder Decke montiert
werden.
!
Platzieren Sie den Bewegungsmelder so, dass Bewegungen, die erfasst werden sollen, quer zur Sensorlinse passieren (s. Abb. C,
D, E und F). Bewegungen, die direkt auf die Sensorlinse zugehen, werden sehr langsam erfasst.
!
Um eine Raumfläche zu überwachen, muss der Bewegungsmelder waagrecht montiert werden (s. Abb. C).
!
Um einen Durchgang zu überwachen ("Vorhangüberwachung"), montieren Sie den Bewegungsmelder senkrecht (s. Abb. D).
!
Richten Sie das Gerät so aus, dass sich im Erfassungsbereich der Sensorlinse keine Wärmequellen wie z.B. Heizungskörper oder
Abluftöffnungen befinden. Temperaturabstrahlungen solcher Objekte können vom funktionsbereiten Bewegungsmelder als
Bewegungen wärmeabstrahlender Körper gemeldet werden.
!
Platzieren Sie die Gongeinheit in einer 230 V Steckdose innerhalb der Funkreichweite des Bewegungsmelders. Die Reichweite
beträgt im Freien ca. 70 m. Die Reichweite wird durch Wände und Decken (besonders diejenigen aus Stahlbeton) reduziert.
Platzieren Sie sowohl Bewegungsmelder als auch Gongeinheit nicht auf oder in der Nähe von Metallflächen, da diese das
Funksignal abschirmen.
!
Testen Sie die zuverlässigen Funktionen des Gerätes an den gewünschten Stellen aus, bevor Sie es fest montieren.
Hinweis: Hintergrundstörungen sowie atmosphärische Bedingungen, die die Funkreichweite beeinflussen, können sich über die Zeit
ändern.
DC, min. 100
Batteriewechsel
Leuchtet die LED [9] auf, so sind die Batterien des Bewegungsmelders zu erneuern:
!
Drücken Sie auf die Pfeilmarkierung [14] des Batteriefachdeckels [10] und schieben Sie diesen zur Seite (in Pfeilrichtung).
!
Ersetzen Sie die beiden Batterien durch 2 neue AAA-Batterien. Achten Sie dabei auf die Markierungen im Batteriefach!
!
Setzen Sie den Batteriefachdeckel wieder auf.
Wartung + Reinigung
!
Überprüfen Sie regelmäßig den ordnungsgemäßen Zustand und die Funktion.
!
Verwenden Sie ein weiches, trockenes Tuch zur Reinigung der Oberflächen des Gerätes.
