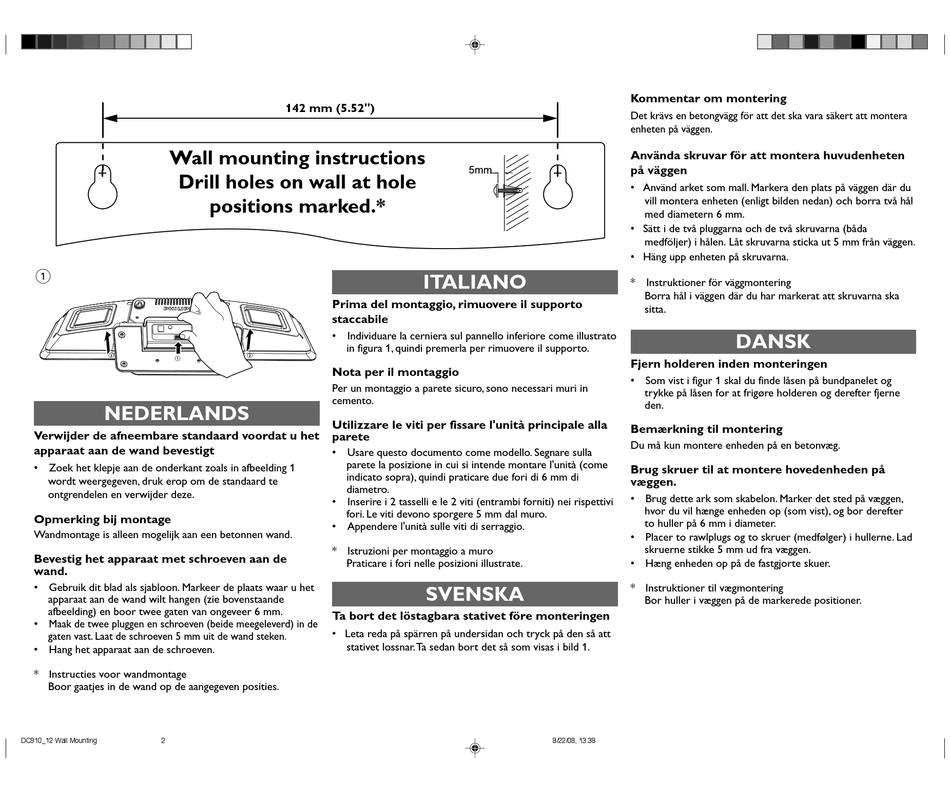

Wall mounting instructions
Drill holes on wall at hole
positions marked.*
1
2
1
NEDERLANDS
Verwijder de afneembare standaard voordat u het
apparaat aan de wand bevestigt
• Zoek het klepje aan de onderkant zoals in afbeelding 1
wordt weergegeven, druk erop om de standaard te
ontgrendelen en verwijder deze.
Opmerking bij montage
Wandmontage is alleen mogelijk aan een betonnen wand.
Bevestig het apparaat met schroeven aan de
wand.
• Gebruik dit blad als sjabloon. Markeer de plaats waar u het
apparaat aan de wand wilt hangen (zie bovenstaande
afbeelding) en boor twee gaten van ongeveer 6 mm.
• Maak de twee pluggen en schroeven (beide meegeleverd) in de
gaten vast. Laat de schroeven 5 mm uit de wand steken.
• Hang het apparaat aan de schroeven.
* Instructies voor wandmontage
Boor gaatjes in de wand op de aangegeven posities.
142 mm (5.52")
ITALIANO
Prima del montaggio, rimuovere il supporto
staccabile
• Individuare la cerniera sul pannello inferiore come illustrato
in figura 1, quindi premerla per rimuovere il supporto.
2
Nota per il montaggio
Per un montaggio a parete sicuro, sono necessari muri in
cemento.
Utilizzare le viti per fissare l'unità principale alla
parete
• Usare questo documento come modello. Segnare sulla
parete la posizione in cui si intende montare l'unità (come
indicato sopra), quindi praticare due fori di 6 mm di
diametro.
• Inserire i 2 tasselli e le 2 viti (entrambi forniti) nei rispettivi
fori. Le viti devono sporgere 5 mm dal muro.
• Appendere l'unità sulle viti di serraggio.
* Istruzioni per montaggio a muro
Praticare i fori nelle posizioni illustrate.
SVENSKA
Ta bort det löstagbara stativet före monteringen
• Leta reda på spärren på undersidan och tryck på den så att
stativet lossnar. Ta sedan bort det så som visas i bild 1.
Kommentar om montering
Det krävs en betongvägg för att det ska vara säkert att montera
enheten på väggen.
Använda skruvar för att montera huvudenheten
på väggen
• Använd arket som mall. Markera den plats på väggen där du
vill montera enheten (enligt bilden nedan) och borra två hål
med diametern 6 mm.
• Sätt i de två pluggarna och de två skruvarna (båda
medföljer) i hålen. Låt skruvarna sticka ut 5 mm från väggen.
• Häng upp enheten på skruvarna.
* Instruktioner för väggmontering
Borra hål i väggen där du har markerat att skruvarna ska
sitta.
DANSK
Fjern holderen inden monteringen
• Som vist i figur 1 skal du finde låsen på bundpanelet og
trykke på låsen for at frigøre holderen og derefter fjerne
den.
Bemærkning til montering
Du må kun montere enheden på en betonvæg.
Brug skruer til at montere hovedenheden på
væggen.
• Brug dette ark som skabelon. Marker det sted på væggen,
hvor du vil hænge enheden op (som vist), og bor derefter
to huller på 6 mm i diameter.
• Placer to rawlplugs og to skruer (medfølger) i hullerne. Lad
skruerne stikke 5 mm ud fra væggen.
• Hæng enheden op på de fastgjorte skuer.
* Instruktioner til vægmontering
Bor huller i væggen på de markerede positioner.
