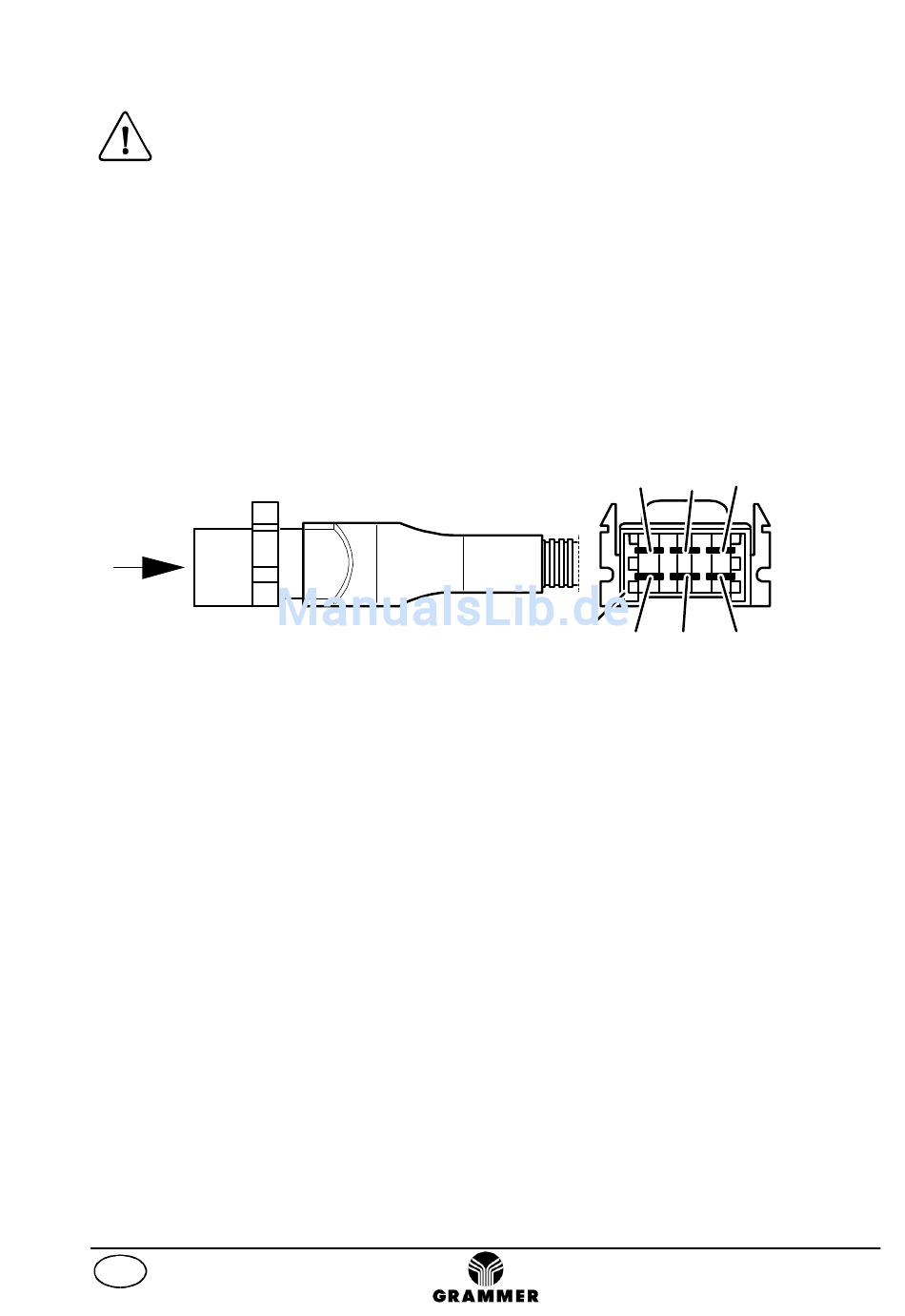

Affectation des câbles de la fiche de raccordement
Attention :
Lors du raccordement des fils du câble de raccordement du siège, veillez impérativement à la
bonne polarisation !
Alimentation en tension
Avant de commencer les travaux de montage, contrôlez la protection par fusibles du siège et
comparez les grandeurs aux valeurs caractéristiques de puissance du véhicule.
Remarque :
Lorsque vous effectuez le raccordement électrique dans l'armoire à fusibles, assurez-vous
que le fusible du circuit électrique concerné ne dépasse pas l'intensité du courant prescrite
pour le siège et le faisceau de câbles.
X
Couleurs des câbles :
1 > jaune
2 > rouge
3 > blanc
4 > vert
5 > noir
6 > bleu
Garantie et responsabilité
GRAMMER AG décline toute responsabilité pour les dommages consécutifs dus à un
• • • •
montage et un maniement incorrect ou une réparation incorrecte du siège.
Vous trouverez plus de détails sur les droits accordés par GRAMMER AG dans les
• • • •
documents contractuels (voir la facture ou le bon de livraison). Tout droit autre que ceux
stipulés dans ces documents sera refusée par GRAMMER AG.
F
rouge : 12 V positif
noir : négatif
Affectation des câbles :
3 - 1 > contact à fermeture détection d'occupation
du siège
3 - 4 > contact à ouverture détection d'occupation
du siège
3 - 6 > interrupteur de la boucle de ceinture de
sécurité
2 - 5 > chauffage du siège / compresseur
Données de raccordement
6 5
X
3 2
4
1
