Grammer MAXIMO-DYNAMIC-PLUS Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Grammer Anleitungen
  4. Autositze
  5. MAXIMO-DYNAMIC-PLUS
  6. Bedienungsanleitung

Grammer MAXIMO-DYNAMIC-PLUS Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis
Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 1

Quicklinks

MAXIMO-DYNAMIC-PLUS
02/2016
1 358 019
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Grammer MAXIMO-DYNAMIC-PLUS

Inhaltszusammenfassung für Grammer MAXIMO-DYNAMIC-PLUS

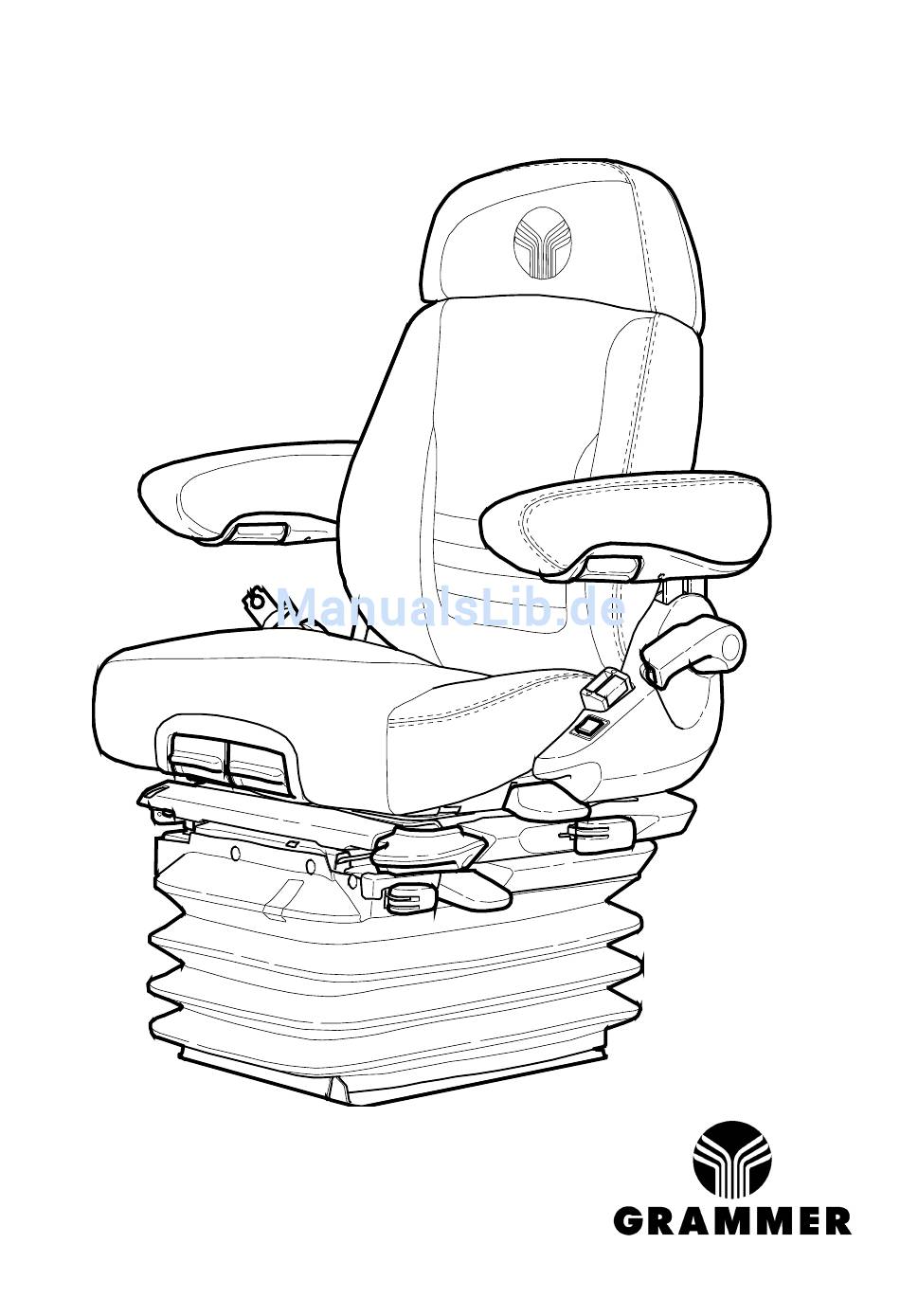

  • Seite 1 MAXIMO-DYNAMIC-PLUS 02/2016 1 358 019...
  • Seite 2 ..........................3 ........................... 17 ........................... 31 ........................... 45 ........................... 59 ........................... 73...

  • Seite 3: Ihr Grammer-Team

    GRAMMER AG: Sitz-Komfort für hohe Ansprüche! Sie haben einen GRAMMER Sitz erworben. Gratulation! Nehmen Sie bitte Platz und erleben Sie Sitz-Komfort und Sicherheit. Freuen Sie sich auf einen Fahrersitz, der sich durch einfache Bedienung und hohe Anpassungsfähigkeit auszeichnet. Mit Ihrem neuen Fahrersitz fördern Sie nicht nur Ihre Gesundheit, sondern auch Ihre Leistungsfähigkeit.

  • Seite 5: Inhaltsverzeichnis

    Inhaltsverzeichnis Hinweise ....................... 6 Sicherheitshinweise ..................6 Anschlussdaten .................... 8 Gewährleistung und Haftung ................ 8 Sitzfunktionen und Bedienung ..............9 1 Gewichtseinstellung ................9 2 Höheneinstellung .................. 9 3 Längshorizontalfederung ..............9 4 Längseinstellung ................. 10 5 Stoßdämpfung ..................10 6 Sitzneigungseinstellung ..............

  • Seite 6: Hinweise

    Jeweilige länderspezifische Vorschriften und Einbauvorschriften des Fahrzeugherstellers sind dabei zu berücksichtigen. Die jeweiligen länderspezifischen Einbauvorschriften sind bei der GRAMMER AG und deren Vertretungen oder beim Fahrzeughersteller zu erhalten. Verschleißteile wie Rollen, Stoßdämpfer und die Befestigung sind von Zeit zu Zeit zu •...
  • Seite 7 Jede Veränderung des Serienzustandes des Fahrersitzes (z.B. durch Nachrüsten von • • • • nicht original Nachrüst- und Ersatzteilen der GRAMMER AG) kann den geprüften Zustand des Fahrersitzes aufheben. Es können Funktionen des Fahrersitzes beeinträchtigt werden, die Ihre Sicherheit gefährden. Aus diesem Grund muss jede bauliche Veränderung des Fahrersitzes durch die GRAMMER AG freigegeben werden.

  • Seite 8: Anschlussdaten

    • • • • und Reparatur keine Gewährleistung oder Haftung für daraus folgende Schäden. Einzelheiten über die von der GRAMMER AG gewährten Ansprüche finden sich in Ihren • • • • vertraglichen Unterlagen (siehe Rechnung oder Lieferschein). Andere als dort beschriebene Ansprüche können gegenüber der GRAMMER AG nicht geltend gemacht...

  • Seite 9: Sitzfunktionen Und Bedienung

    Sitzfunktionen und Bedienung Gewichtseinstellung Das jeweilige Fahrergewicht muss bei stehendem Fahrzeug und belastetem Fahrersitz durch kurzes Ziehen des Betätigungshebels der automatischen Gewichts- und Höheneinstellung eingestellt werden. Um Gesundheitsschäden zu vermeiden, muss vor Inbetriebnahme des Fahrzeuges die individuelle Fahrergewichts- einstellung kontrolliert und eingestellt werden. Höheneinstellung Die Höheneinstellung kann luftunterstützt stufenlos angepasst werden.

  • Seite 10: Längseinstellung

    Sitzfunktionen und Bedienung Längseinstellung Durch Betätigen des Verriegelungshebels nach oben wird die Längseinstellung freigegeben. Vorsicht Unfallgefahr! Verriegelungshebel nicht während der Fahrt betätigen. Nach der Einstellung muss der Verriegelungshebel in der gewünschten Position hörbar einrasten. Nach dem Verriegeln darf sich der Fahrersitz nicht mehr in eine andere Position verschieben lassen.

  • Seite 11: Sitztiefeneinstellung

    Sitzfunktionen und Bedienung Sitztiefeneinstellung Die Sitztiefe kann individuell angepasst werden. Zum Einstellen der Sitztiefe den rechten Griff nach oben ziehen. Durch gleichzeitiges nach vorn oder hinten Schieben der Sitzfläche wird die gewünschte Position erreicht. Armlehnen * ** Die Armlehnen können bei Bedarf nach hinten geklappt und in der Höhe individuell angepasst werden.

  • Seite 12: Rückenlehne Mit Dualmotion-Funktion

    Sitzfunktionen und Bedienung Rückenlehne mit DUALMOTION- Funktion Um ein entspanntes Arbeiten bei rückwärts- gerichteten Sitzpositionen zu ermöglichen, kann die obere Rückenlehne seitlich durch eine Körperdrehung verschoben werden. Dadurch bietet sie einen optimalen Freiraum zur Beobachtung von z. B. Anbaugeräten. Ablagetasche Die Ablagetasche ist oben an der Rückseite der Rückenlehne angebracht.

  • Seite 13: Rückenlehneneinstellung

    Sitzfunktionen und Bedienung Rückenlehneneinstellung Zum Entrasten der Rückenlehne den Griff nach oben ziehen. Die Rückenlehne beim Entrasten nicht durch dagegen Drücken belasten. Durch gleichzeitiges Be- und Entlasten der Rückenlehne wird die gewünschte Position erreicht. Zum Verriegeln Griff wieder loslassen. Nach dem Verriegeln darf sich die Rückenlehne in keine andere Position bewegen lassen.

  • Seite 14: Dreheinrichtung

    Sitzfunktionen und Bedienung Dreheinrichtung Durch Ziehen des Verriegelungshebels wird die Dreheinrichtung freigegeben. Sie ermöglicht ein freies Schwenken des Sitzes um 15 Grad nach rechts und 7,5 Grad nach links. Vorsicht Unfallgefahr! Verriegelungshebel für die Dreh- einrichtung nicht während der Fahrt betätigen. Nach der Einstellung muss der Verriegelungshebel in der gewünschten Position hörbar einrasten.

  • Seite 15: Pflege

    Pflege Schmutz kann die Funktion des Fahrersitzes beeinträchtigen. Halten Sie deshalb Ihren Fahrersitz sauber! Polster müssen zur Pflege nicht vom Sitzgestell gelöst und abgenommen werden. Vorsicht Verletzungsgefahr durch Vorschnellen der Rückenlehne! Beim Reinigen des Rücken- lehnenpolsters muss bei Betätigung der Rückenlehnen- einstellung die Rückenlehne mit der Hand abgestützt werden.
