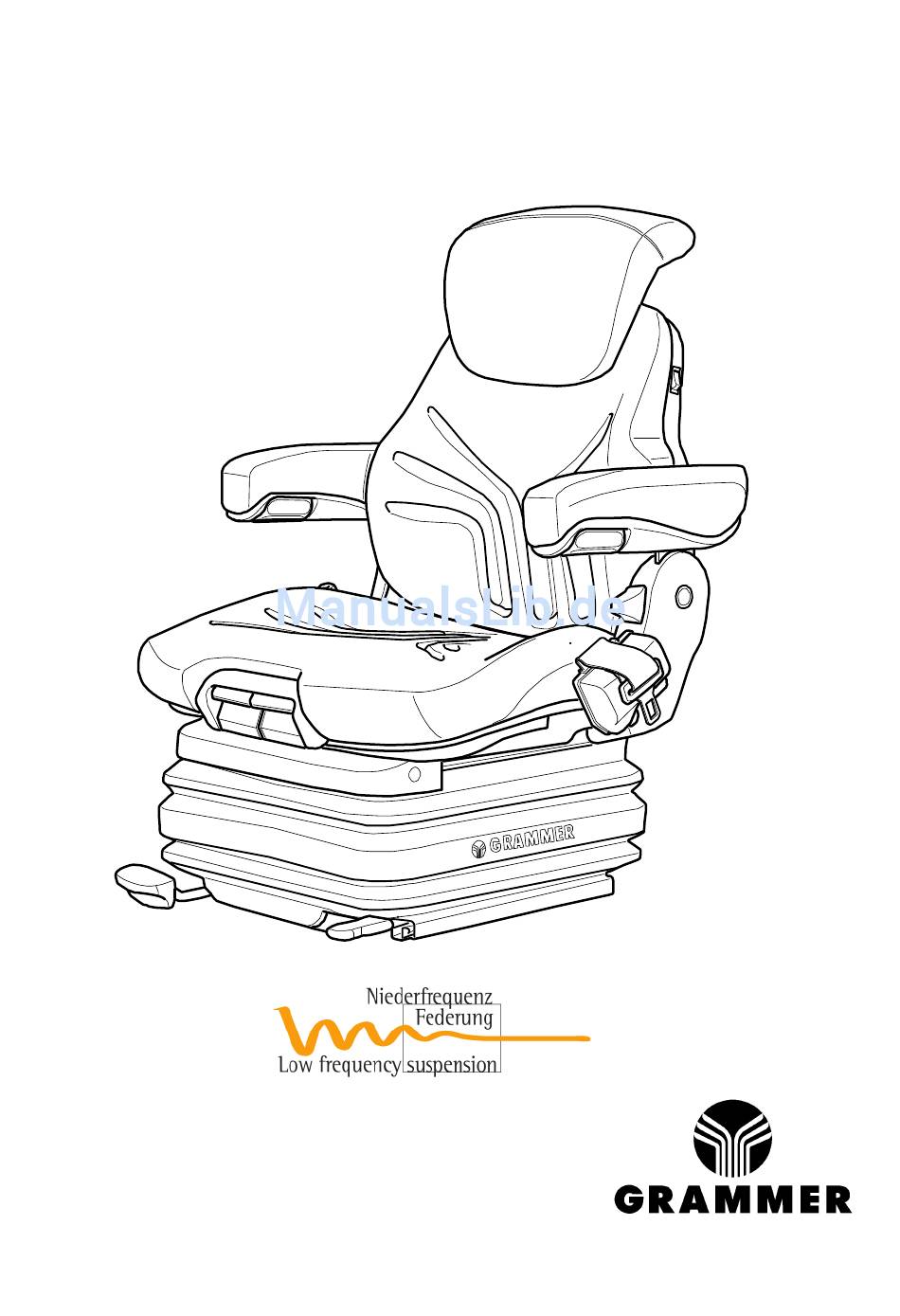

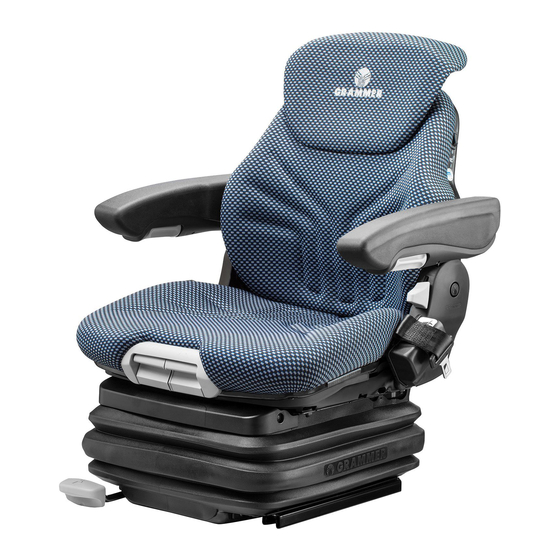

- Seite 1 PRIMO EL Plus 03/2012 1 259 007...
- Seite 2 ..........................3 ........................... 17 ........................... 31 ........................... 45 ........................... 59 ........................... 73...
-
Seite 3: Ihr Grammer-Team
GRAMMER AG: Sitz-Komfort für hohe Ansprüche! Sie haben einen GRAMMER Sitz erworben. Gratulation! Nehmen Sie bitte Platz und erleben Sie Sitz-Komfort und Sicherheit. Freuen Sie sich auf einen Fahrersitz, der sich durch einfache Bedienung und hohe Anpassungsfähigkeit auszeichnet. Mit Ihrem neuen Fahrersitz fördern Sie nicht nur Ihre Gesundheit, sondern auch Ihre Leistungsfähigkeit. -
Seite 5: Inhaltsverzeichnis
Bedienungsanleitung Inhaltsverzeichnis Hinweise ....................... 6 Sicherheitshinweise ..................6 Anschlussdaten .................... 8 Gewährleistung und Haftung ..............10 Sitzfunktionen und Bedienung ..............11 Gewichtseinstellung ................11 Längseinstellung ................. 11 Sitzneigungseinstellung............... 12 Sitztiefeneinstellung ................12 Armlehnenneigung *................12 Armlehnen * *** .................. 13 Rückenverlängerung * *** .............. -
Seite 6: Hinweise
Jeweilige länderspezifische Vorschriften und Einbauvorschriften des Fahrzeugherstellers sind dabei zu berücksichtigen. Die jeweiligen länderspezifischen Einbauvorschriften sind bei der GRAMMER AG und de- ren Vertretungen oder beim Fahrzeughersteller zu erhalten. Verschleißteile wie Rollen, Stoßdämpfer und die Befestigung sind von Zeit zu Zeit zu prü- •... - Seite 7 Jede Veränderung des Serienzustandes des Fahrersitzes (z.B. durch Nachrüsten von • • • • nicht original Nachrüst- und Ersatzteilen der GRAMMER AG) kann den geprüften Zustand des Fahrersitzes aufheben. Es können Funktionen des Fahrersitzes beeinträchtigt werden, die Ihre Sicherheit gefährden. Aus diesem Grund muss jede bauliche Verän- derung des Fahrersitzes durch die GRAMMER AG freigegeben werden.
-
Seite 8: Anschlussdaten
Sicherheitshinweise Der Fahrersitz ist nicht wasserdicht und ist vor Spritzwasser zu schützen! • • • • Umbau oder Nachrüstarbeiten an Fahrersitzen der GRAMMER AG dürfen nur von auto- • • • • risierten Fachwerkstätten, geschultem Personal beziehungsweise entsprechend aus- gebildeten Personen unter Berücksichtigung der anwendbaren Bedienungs-, Wartungs- und Einbauvorschriften sowie der länderspezifischen Vorschriften durchgeführt werden. -
Seite 9: Kabelbelegung Anschluss-Stecker
Anschlussdaten Kabelbelegung Anschluss-Stecker Achtung: Unbedingt auf richtige Polung beim Anschluss der Leitungen des Sitz-Anschlusskabels ach- ten! Spannungsversorgung rot: plus 12 V schwarz: minus Prüfen Sie vor Beginn der Einbauarbeiten die Absicherung des Sitzes und vergleichen Sie dies mit den Leistungsdaten des Fahrzeuges. Hinweis: Achten Sie beim Anschluss im Sicherungskasten darauf, dass die Sicherung des gewählten Stromkreises die für den Sitz und den Kabelbaum vorgeschriebene Amperezahl nicht über-... -
Seite 10: Gewährleistung Und Haftung
• • • • und Reparatur keine Gewährleistung oder Haftung für daraus folgende Schäden. Einzelheiten über die von der GRAMMER AG gewährten Ansprüche finden sich in Ihren • • • • vertraglichen Unterlagen (siehe Rechnung oder Lieferschein). Andere als dort beschrie- bene Ansprüche können gegenüber der GRAMMER AG nicht geltend gemacht werden. -
Seite 11: Sitzfunktionen Und Bedienung
Sitzfunktionen und Bedienung Gewichtseinstellung Die Gewichtseinstellung erfolgt automatisch bei Belasten des Sitzes durch den Fahrer. Ein zusätzliches Betätigen eines Griffes ist daher nicht erforderlich. Bei einem Fahrerwechsel erfolgt die Nachregelung der Gewichtseinstellung max. dynamisch im Fahrbetrieb. Hinweis: min. Ein Absenken des unbelasteten Sitzes stellt keinen Fehler dar. -
Seite 12: Sitzneigungseinstellung
Sitzfunktionen und Bedienung Sitzneigungseinstellung Die Längsneigung der Sitzfläche kann indivi- duell angepasst werden. Zum Einstellen der Sitzneigung den linken Griff nach oben ziehen. Durch gleichzeitiges Be- oder Entlasten der vorderen oder hinteren Sitzfläche neigt sich diese in die gewünschte Lage. Sitztiefeneinstellung Die Sitztiefe kann individuell angepasst wer- den. -
Seite 13: Armlehnen
Sitzfunktionen und Bedienung Armlehnen * *** Die Armlehnen können bei Bedarf nach hinten geklappt und in der Höhe individuell ange- passt werden. Zur Verstellung der Armlehnenhöhe wird die runde Kappe (Pfeil) aus der Abdeckung her- ausgehebelt und die dahinter liegende Sechskantmutter (Schlüsselweite 13 mm) ge- löst. -
Seite 14: Sitzheizung
Sitzfunktionen und Bedienung Sitzheizung * *** Die Sitzheizung wird durch Betätigung des Schalters ein- bzw. ausgeschaltet. 0 = Sitzheizung AUS 1 = Sitzheizung EIN Lendenwirbelstütze Durch Drehen des Handrades nach links oder rechts kann sowohl die Höhe als auch die Stärke der Vorwölbung im Rückenpolster in- dividuell angepaßt werden. -
Seite 15: Längshorizontalfederung
Sitzfunktionen und Bedienung Längshorizontalfederung * *** Durch die Längshorizontalfederung können Stoßbelastungen in Fahrtrichtung (z.B. bei höheren Geschwindigkeiten, im Anhänger- betrieb oder in schwierigem Gelände) durch den Fahrersitz besser abgefangen werden. Der Federungskomfort wird über den Griff für die Arretierung ein- und ausgeschaltet. 1 = Längshorizontalfederung AUS 2 = Längshorizontalfederung EIN Pflege...
