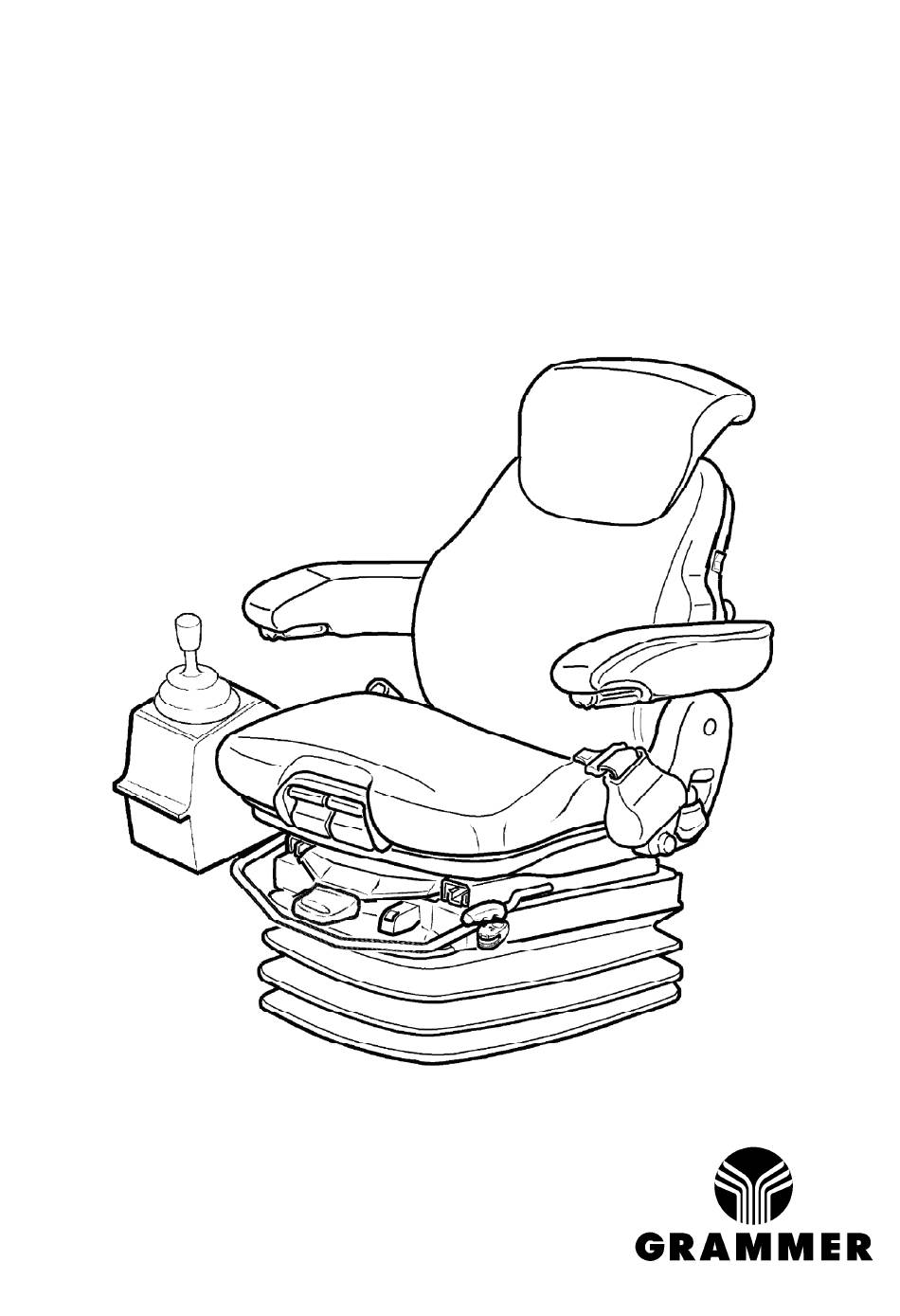

- Seite 1 MSG95 MSG95G / 721 MSG95G / 731 LUFTGEFEDERTER SITZ AIR SUSPENSION SEAT SIEGE A SUSPENSION PNEUMATIC 10/2010 142 192_f...
- Seite 2 ..........................3 ........................... 17 ........................... 31...
-
Seite 3: Ihr Grammer-Team
GRAMMER AG: Sitz-Komfort für hohe Ansprüche! Sie haben einen GRAMMER Sitz erworben. Gratulation! Nehmen Sie bitte Platz und erleben Sie Sitz-Komfort und Sicherheit. Freuen Sie sich auf einen Fahrersitz, der sich durch einfache Bedienung und hohe Anpassungsfähigkeit auszeichnet. Mit Ihrem neuen Fahrersitz fördern Sie nicht nur Ihre Gesundheit, sondern auch Ihre Leistungsfähigkeit. -
Seite 5: Inhaltsverzeichnis
Bedienungsanleitung Inhaltsverzeichnis Hinweise ....................... 6 Sicherheitshinweise ..................6 Anschlussdaten .................... 8 Gewährleistung und Haftung ................ 8 Sitzfunktionen und Bedienung ..............9 1 Gewichtseinstellung................9 2 Höheneinstellung .................. 9 3 Sitzneigungseinstellung *..............9 4 Sitztiefeneinstellung * ................. 10 5 Steuerhebelträger * *** ..............10 6 Rückenverlängerung * ** .............. -
Seite 6: Hinweise
Jeweilige länderspezifische Vorschriften und Einbauvorschriften des Fahrzeugherstellers sind dabei zu berücksichtigen. Die jeweiligen länderspezifischen Einbauvorschriften sind bei der GRAMMER AG und deren Vertretungen oder beim Fahrzeughersteller zu erhalten. Für den Erhalt Ihrer Gesundheit ist ein stets funktionierender und individuell eingestellter •... - Seite 7 Jede Veränderung des Serienzustandes des Fahrersitzes (z.B. durch Nachrüsten von • nicht original Nachrüst- und Ersatzteilen der GRAMMER AG) kann den geprüften Zustand des Fahrersitzes aufheben. Es können Funktionen des Fahrersitzes beeinträchtigt werden, die Ihre Sicherheit gefährden. Aus diesem Grund muss jede bauliche Veränderung des Fahrersitzes durch die GRAMMER AG freigegeben werden.
-
Seite 8: Anschlussdaten
Die GRAMMER AG übernimmt bei unsachgemäßer Montage, Verwendung, Benutzung • und Reparatur keine Gewährleistung oder Haftung für daraus folgende Schäden. Einzelheiten über die von der GRAMMER AG gewährten Ansprüche finden sich in Ihren • vertraglichen Unterlagen (siehe Rechnung oder Lieferschein). Andere als dort beschriebene Ansprüche können gegenüber der GRAMMER AG nicht geltend gemacht... -
Seite 9: Sitzfunktionen Und Bedienung
Sitzfunktionen und Bedienung Gewichtseinstellung Das jeweilige Fahrergewicht muss bei belastetem Fahrersitz eingestellt werden. Die Einstellung erfolgt durch Ziehen oder Drücken des Betätigungshebels (1), bis die grüne Markierung in der Gewichts- und Höhenanzeige (2) sichtbar ist. Um Gesundheitsschäden zu vermeiden, muss vor Inbetriebnahme des Fahrzeuges die individuelle Fahrergewichtseinstellung kontrolliert und eingestellt werden. -
Seite 10: Sitztiefeneinstellung
Sitzfunktionen und Bedienung Sitztiefeneinstellung * Die Sitztiefe kann individuell angepasst werden. Zum Einstellen der Sitztiefe den rechten Griff nach oben ziehen. Durch gleichzeitiges nach vorn oder hinten Schieben der Sitzfläche wird die gewünschte Position erreicht. Steuerhebelträger * *** Um das Ein- und Aussteigen zu erleichtern kann der linke oder rechte Steuerhebelträger nach oben geschwenkt werden. -
Seite 11: Lendenwirbelunterstützung
Sitzfunktionen und Bedienung Lendenwirbelunterstützung * Durch Drehen des Handrades nach links oder rechts kann sowohl die Höhe als auch die Stärke der Vorwölbung im Rückenpolster individuell angepaßt werden. Dadurch kann sowohl der Sitzkomfort erhöht, als auch die Leistungsfähigkeit des Fahrers erhalten werden. -
Seite 12: Rückenlehneneinstellung
Sitzfunktionen und Bedienung Rückenlehneneinstellung *** Die Verstellung der Rückenlehne erfolgt über den Verriegelungshebel (Pfeil). Der Verriegelungshebel muß in der gewünschten Position einrasten. Nach dem Verriegeln darf sich die Rückenlehne nicht mehr in eine andere Position verschieben lassen. Längshorizontalfederung Unter bestimmten Betriebsbedingungen ist es vorteilhaft, die Längshorizontalfederung einzuschalten. -
Seite 13: Längseinstellung Mit Steuerhebelträger
Sitzfunktionen und Bedienung Längseinstellung mit Steuerhebelträger * Durch Betätigen des Verriegelungshebels nach oben wird die Längseinstellung für Fahrersitz und Steuerhebelträger freigegeben. Vorsicht Unfallgefahr! Verriegelungshebel nicht während der Fahrt betätigen. Nach der Einstellung muss der Verriegelungshebel in der gewünschten Position hörbar einrasten. Nach dem Verriegeln darf sich der Fahrersitz in keine andere Position verschieben lassen. -
Seite 14: Pflege
Pflege Schmutz kann die Funktion des Fahrersitzes beeinträchtigen. Halten Sie deshalb Ihren Fahrersitz sauber! Polster müssen zur Pflege nicht vom Sitzgestell gelöst und abgenommen werden. Vorsicht Verletzungsgefahr durch Vorschnellen der Rückenlehne! Beim Reinigen des Rücken- lehnenpolsters muss bei Betätigung der Rückenlehnen- einstellung die Rückenlehne mit der Hand abgestützt werden.
