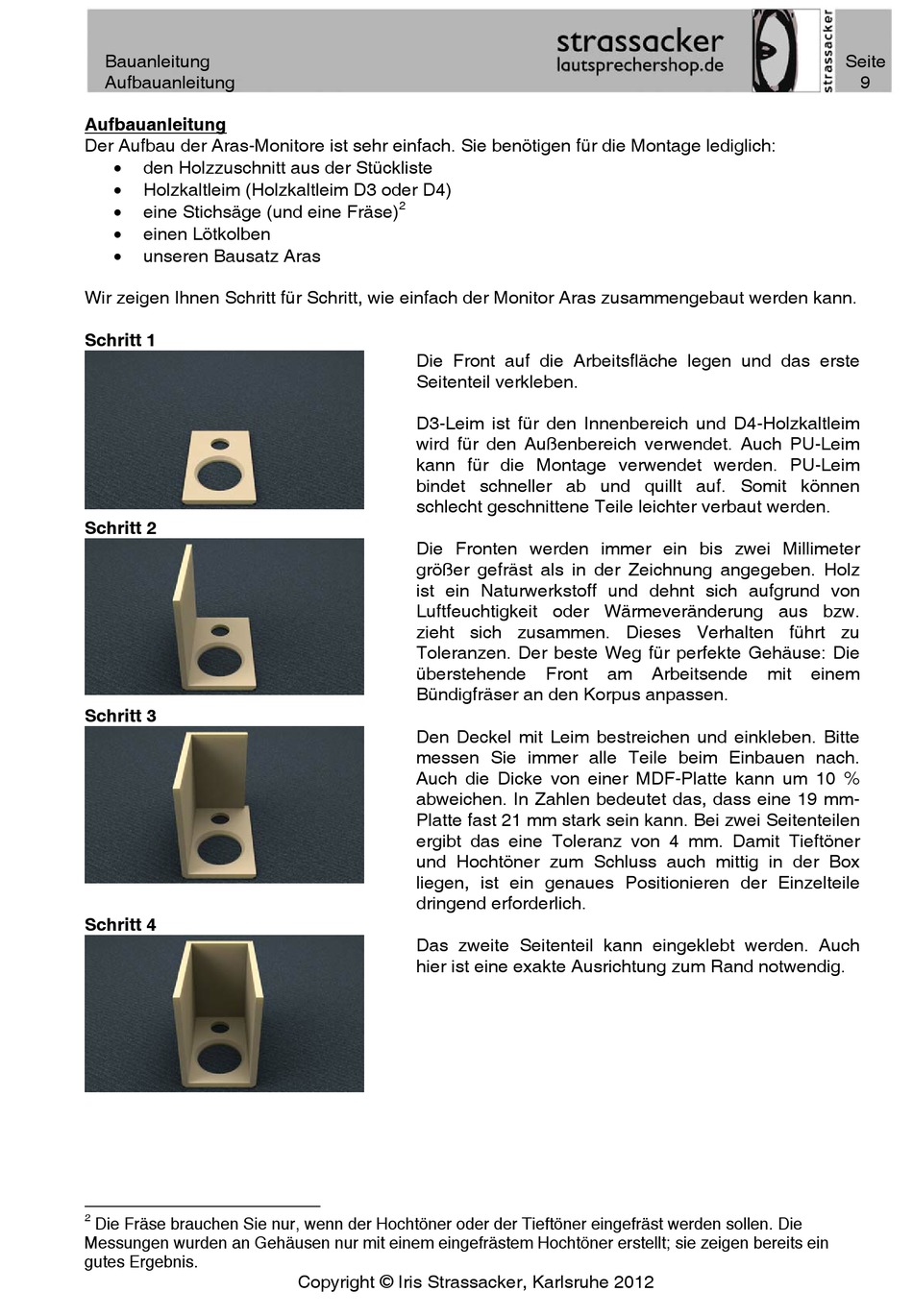

Aufbauanleitung
Der Aufbau der Aras-Monitore ist sehr einfach. Sie benötigen für die Montage lediglich:
den Holzzuschnitt aus der Stückliste
Holzkaltleim (Holzkaltleim D3 oder D4)
eine Stichsäge (und eine Fräse)
einen Lötkolben
unseren Bausatz Aras
Wir zeigen Ihnen Schritt für Schritt, wie einfach der Monitor Aras zusammengebaut werden kann.
Schritt 1
Schritt 2
Schritt 3
Schritt 4
2
Die Fräse brauchen Sie nur, wenn der Hochtöner oder der Tieftöner eingefräst werden sollen. Die
Messungen wurden an Gehäusen nur mit einem eingefrästem Hochtöner erstellt; sie zeigen bereits ein
gutes Ergebnis.
2
Die Front auf die Arbeitsfläche legen und das erste
Seitenteil verkleben.
D3-Leim ist für den Innenbereich und D4-Holzkaltleim
wird für den Außenbereich verwendet. Auch PU-Leim
kann für die Montage verwendet werden. PU-Leim
bindet schneller ab und quillt auf. Somit können
schlecht geschnittene Teile leichter verbaut werden.
Die Fronten werden immer ein bis zwei Millimeter
größer gefräst als in der Zeichnung angegeben. Holz
ist ein Naturwerkstoff und dehnt sich aufgrund von
Luftfeuchtigkeit oder Wärmeveränderung aus bzw.
zieht sich zusammen. Dieses Verhalten führt zu
Toleranzen. Der beste Weg für perfekte Gehäuse: Die
überstehende
Bündigfräser an den Korpus anpassen.
Den Deckel mit Leim bestreichen und einkleben. Bitte
messen Sie immer alle Teile beim Einbauen nach.
Auch die Dicke von einer MDF-Platte kann um 10 %
abweichen. In Zahlen bedeutet das, dass eine 19 mm-
Platte fast 21 mm stark sein kann. Bei zwei Seitenteilen
ergibt das eine Toleranz von 4 mm. Damit Tieftöner
und Hochtöner zum Schluss auch mittig in der Box
liegen, ist ein genaues Positionieren der Einzelteile
dringend erforderlich.
Das zweite Seitenteil kann eingeklebt werden. Auch
hier ist eine exakte Ausrichtung zum Rand notwendig.
Copyright © Iris Strassacker, Karlsruhe 2012
