® ABB i-bus UD/S 2.300.2 Universal-Dimmaktor, REG Dieses Handbuch beschreibt die Funktion des Universal-Dimmaktors UD/S 2.300.2 mit dem Anwendungsprogramm Dimmen 2f 230V/1.0. Technische Änderungen und Irrtümer sind vorbehalten. Haftungsausschluss: Trotz Überprüfung des Inhalts dieser Druckschrift auf Übereinstimmung mit der Hard- und Software können Abweichungen nicht vollkommen ausgeschlossen werden.

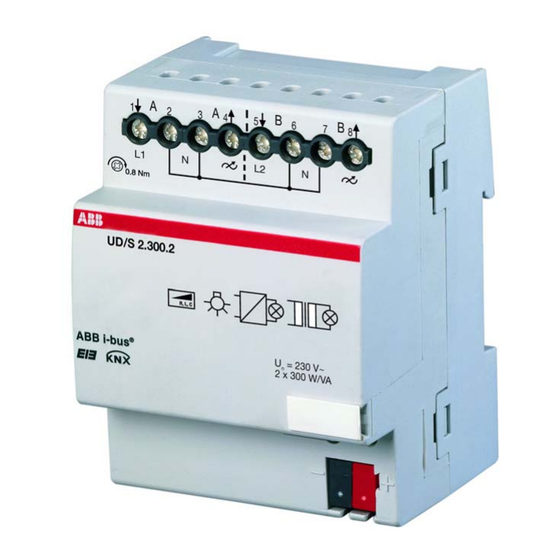

® ABB i-bus Allgemein Allgemein Der Universal-Dimmaktor Typ UD/S 2.300.2 ist ein busfähiger 2-Kanal- ® Dimmer zum Betrieb an ABB i-bus KNX. Das kompakte Gerät kann zwei unabhängige Leuchtengruppen mit je 300 W maximaler Leistung ansteuern. Wenn nur ein Kanal betrieben wird, erhöht sich die Anschlussleistung auf 500 W.
® ABB i-bus Inbetriebnahme Gerätetechnik Der Universal-Dimmaktor An einem Kanal sind jedoch nur UD/S 2.300.2 ist ein jeweils gleichartige Lastarten Reiheneinbaugerät (REG) zum zulässig. Die Erkennung der Lastart Einbau in den Verteiler. und die Einstellung der Betriebsart Phasenanschnitt oder An die zwei voneinander unabhän- Phasenabschnitt erfolgt automatisch.
Für die Programmierung ist die ETS2 V 1.3 oder höher erforderlich. Bei Verwendung der ETS3 ist eine Datei vom Typ *.VD3 zu importieren. Das Anwendungsprogramm ist in der ETS2/ETS3 unter ABB –> Beleuchtung –> Dimmer abgelegt. Hinweis Das Gerät unterstützt nicht die Verschlüsselungsfunktion der ETS. Wenn Sie den Zugriff auf alle Geräte des Projekts durch ein BA-Kennwort (ETS2)
Beleuchtung nach Erreichen der unteren Dimmgrenze aus. Es wird die untere Dimmgrenze aus Parameterfenster A-B: Dimmen verwendet. Abb. 1: Helligkeitsverlauf bei Basishelligkeit = 0 Abb. 2: Helligkeitsverlauf bei Basishelligkeit > 0 Über das Objekt Treppenlichtfunktion aktivieren kann die Treppenlicht- funktion deaktiviert werden (Wert 0).
Ausschalten des Treppenlichts ausreichend lange anzukündigen. Basishelligkeit = 0 Dimmgrenze Abb. 37: Helligkeitsverlauf bei Basishelligkeit = 0 Basishelligkeit x% Dimmgrenze Abb. 18: Helligkeitsverlauf bei Basishelligkeit ungleich 0 Ein Telegramm mit dem Wert 0, welches auf dem Objekt Treppenlichtfunktion aktivieren empfangen wird, deaktiviert die Treppenlichtfunktion.
8-Bit-Telegramm der Anlage die Anweisung, eine Szene aufzurufen/einzu- stellen. Die Informationen (Helligkeitswert und Übergangszeit) sind nicht im ® Taster, sondern im Dimmaktor und den anderen ABB i-bus Geräten in der Anlage gespeichert. Alle Szenenteilnehmer, z.B. ein Kanal des Dimmaktors, werden über dieselbe Gruppenadresse angesprochen. Es genügt ein einziges Telegramm zum Aufrufen der Szene mit allen beteiligten Ausgängen.
