- Seite 1 Produkt-Handbuch ABB i-bus ® Lichtregler/Schaltdimmaktor LR/S 2.2.1 Gebäude-System tech nik...
- Seite 2 Dieses Handbuch beschreibt die Funktion des Lichtregler/Schaltdimm aktor LR/S 2.2.1. Technische Änderungen und Irrtümer sind vorbehalten. Haftungsausschluss: Trotz Überprüfung des Inhalts dieser Druckschrift auf Übereinstimmung mit der Hard- und Software können Abweichungen nicht vollkommen ausgeschlossen werden. Daher können wir hierfür keine Gewähr übernehmen.
-
Seite 3: Inhaltsverzeichnis
Inhalt Sei te Gerätetechnik .................. Technische Daten ................Maßbild ....................Anschlussbild ..................Inbetriebnahme ................Dimmen Schalten Regeln /1 .............. Dimmen Schalten Regeln /2 .............. Dimmen Schalten Regeln Grenzen /1 ..........Dimmen Schalten Slave /1 ..............Anhang Bestelldaten ..................Notizen .................... -
Seite 4: Gerätetechnik

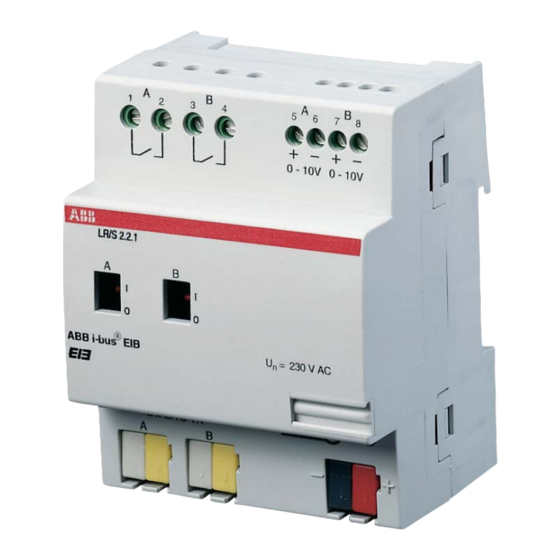

ABB i-bus Gerätetechnik ® Der Lichtregler/Schaltdimmaktor ist ein Reiheneinbaugerät zum Einbau in Verteiler. Gerätetechnik Die Verbindung zum EIB wird über eine Busanschlussklemme hergestellt. Er dient zum Schalten und Dimmen von Leuchten mit EVGs mit 0 bis 10 V-Steuer- eingängen. Er verfügt über zwei unabhängige Kanäle. -
Seite 5: Maßbild
ABB i-bus Gerätetechnik ® Anwendungsprogramm max. Anzahl max. Anzahl max. Anzahl Kommunikationsobjekte Gruppenadressen Zuordnungen Dimmen Schalten Regeln /1 Dimmen Schalten Regeln /2 Dimmen Schalten Regeln Grenzen /1 Dimmen Schalten Slave /1 Maßbild Anschlussbild 1 Programmier-LED, -Taste 5 0 … 10 V-Signal für EVG... -
Seite 6: Inbetriebnahme
ABB i-bus Inbetriebnahme ® Inbetriebnahme Dimmen Schalten Regeln /1 Das Anwendungsprogramm bietet für – Telegramm mit dem Wert „1“ an das die beiden Ausgänge jeweils die glei- Objekt „Sollwert setzen“ senden, z. B. chen Parameter und Kommunikations- durch einen separaten Tast sensor. - Seite 7 ABB i-bus Inbetriebnahme ® Wenn der Lichtregler/Schaltdimmaktor Schalten ausgeschaltet ist, kann er über ein Tele- gramm an das 4-Bit-Objekt eingedimmt Im Dimmbetrieb wird über das 1-Bit- werden, sofern der Parameter „Relais Kommunikationsobjekt mit einem vorein- schaltet bei HELLER DIMMEN“ auf „ein“...
- Seite 8 ABB i-bus Inbetriebnahme ® Parameter für beide Kanäle separat Die Standardeinstellung der Allgemein Werte ist fettgedruckt. Kanal ist deaktiviert aktiviert nur bei aktiviertem Kanal Funktion Dimmer Regler und Dimmer Parameter bei Funktion als Dimmer bei Funktion als nur Dimmer – Nach Ein-/Ausschalten sendet nicht seinen Status Objekt ...
- Seite 9 ABB i-bus Inbetriebnahme ® Parameter bei Funktion als Regler und Dimmer: bei Funktion als Regler und Dimmer – Nach Ein-/Ausschalten sendet nicht seinen Status Objekt ... seinen Status – Relais arbeitet als Schließer Öffner – Vorzugslage des Relais Kontakt unverändert bei Busspannungsausfall Kontakt geöffnet...
-
Seite 10: Dimmen Schalten Regeln /2
ABB i-bus Inbetriebnahme ® Dimmen Schalten Regeln /2 Das Anwendungsprogramm bietet für Dazu muss der Parameter „Wenn Istwert > Sollwert und Stellgröße = 0“ auf „das die beiden Ausgänge jeweils die gleichen Para meter und Kommunikationsobjekte. Relais abgeschaltet“ eingestellt werden. - Seite 11 ABB i-bus Inbetriebnahme ® Die Zeitdauer für den Durchlauf des Diese Werte können angesprungen oder Dimmbereichs von minimaler zu maxi- angedimmt werden. Zusätzlich kann maler Helligkeit wird in den Parametern noch angegeben werden, ob bei einem festgelegt. Sie ist standardmäßig auf Telegramm mit dem Helligkeitswert = 0 ca.
- Seite 12 ABB i-bus Inbetriebnahme ® Parameter für beide Kanäle separat Die Standardeinstellung der Allgemein: Werte ist fettgedruckt. Kanal ist deaktiviert aktiviert nur bei aktiviertem Kanal Funktion Dimmer Regler und Dimmer Parameter bei Funktion als Dimmer: bei Funktion als nur Dimmer – Nach Ein-/Ausschalten sendet nicht seinen Status Objekt ...
- Seite 13 ABB i-bus Inbetriebnahme ® Parameter bei Funktion als Regler und Dimmer: bei Funktion als Regler und Dimmer – Nach Ein-/Ausschalten sendet nicht seinen Status Objekt ... seinen Status – Einschalten über Objekt ... mit Helligkeitswert 1 ... 255 entspricht 0,4 ... 100 % –...
- Seite 14 ABB i-bus Inbetriebnahme ® Dimmen Schalten Regeln Das Anwendungsprogramm bietet für Falls der Dimmer sich nach Busspan- Grenzen /1 die beiden Ausgänge jeweils die glei- nungswiederkehr Einschalten soll, so chen Parameter und Kommunikations- kann zusätzlich der Helligkeitswert objekte. eingestellt werden, mit dem der Dimmer sich Einschalten soll.
- Seite 15 ABB i-bus Inbetriebnahme ® Über die Parameter wird eingestellt, ob Grenzen der Regler den „Sensorwert des eigenen Kanals“, den Sensorwert des anderen Mit den beiden Parametern „Untere Kanals oder den jeweils kleineren Hellig- Regelgrenze“ und „Obere Regelgrenze“ keitswert der Kanäle A und B als Istwert wird der Bereich, der geregelt werden verwendet.
- Seite 16 ABB i-bus Inbetriebnahme ® Kommunikationsobjekte Objektname Funktion bei Dimmbetrieb 1 bit Kanal A Schalten 1 bit Kanal B Schalten 4 bit Kanal A relativ Dimmen 4 bit Kanal B relativ Dimmen 1 byte Kanal A Helligkeitswert 1 byte Kanal B...
- Seite 17 ABB i-bus Inbetriebnahme ® Parameter Helligkeitswert: bei Funktion als Regler und Dimmer – Relais schaltet bei Telegramm an nicht aus Obj..mit Helligkeitswert = 0 – Relais schaltet bei Telegramm an nicht ein Obj..mit Helligkeitswert > = 1 bei Funktion als Regler und Dimmer: –...
-
Seite 18: Dimmen Schalten Slave /1
ABB i-bus Inbetriebnahme ® Dimmen Schalten Slave /1 Das Anwendungsprogramm bietet für Zusätzlich kann noch angegeben die beiden Ausgänge jeweils die glei- werden, ob bei einem Telegramm mit chen Parameter und Kommunikations- dem Helligkeitswert = 0 ausgeschaltet objekte. werden darf oder nicht. - Seite 19 ABB i-bus Inbetriebnahme ® Slave Preset Damit die Slaveobjekte zur Verfügung Presets sind Voreinstellungen, die stehen, muss über die Parameter für z. B. bei Lichtszenen verwendet werden. den jeweiligen Kanal die Slavefunktion aktiviert werden. Die Presetobjekte können über die Para- metereinstellungen ein- oder ausgeblen- Über das Objekt „Slave freigeben“...
- Seite 20 ABB i-bus Inbetriebnahme ® Parameter für beide Kanäle separat Die Standardeinstellung der Allgemein: Werte ist fettgedruckt. Kanal ist deaktiviert aktiviert nur bei aktiviertem Kanal – Kanal hat keine Slavefunktion Slavefunktion – Nach Ein-/Ausschalten durch abs./rel. nicht seinen Status Dimmen sendet Objekt ...
- Seite 21 ABB i-bus Inbetriebnahme ® Parameter relativ Dimmen: Die Standardeinstellung der – Untere Dimmgrenze Werte ist fettgedruckt. 0 ... 254 entspricht 0,4 ... 99,6 % – Obere Dimmgrenze 1 ... 255 entspricht 0,4 % ... 100 % – Relais schaltet bei DUNKLER...
- Seite 22 ABB i-bus Notizen ®...
-
Seite 23: Anhang A.1 Bestelldaten
ABB i-bus Anhang ® Bestelldaten Bezeichnung Bestellangaben Preis- Gewicht Verp.- 40 16779 gruppe 1 Stück einh. Kurzbezeichnung Erzeugnis-Nr. in kg Stück Lichtregler/Schaltdimmaktor, LR/S 2.2.1 GH Q631 0036 R0111 49230 0 0,19 2fach, 16 A, REG... -
Seite 24: Notizen
ABB i-bus Anhang ® Notizen... - Seite 25 Die Anga ben in die ser Druck schrift gel ten vor behalt lich tech nischer Ände run gen. ABB STOTZ-KON TAKT GmbH Postfach 10 16 80, 69006 Hei del berg Eppelh eimer Straße 82, 69123 Hei del berg Telefon (0 62 21) 7 01-6 07 Telefax (0 62 21) 7 01-7 24 www.abb.de/stotz-kontakt...
