- Seite 1 Installations- und Inbetriebnahmehandbuch ACS-BRK Bremseinheiten...
-
Seite 3: Bremseinheiten
ACS-BRK Bremseinheiten Installations- und Inbetriebnahmehandbuch 3AFY 64200551 R0103 REV A Gültig ab: 15.10.1998 © 1998 ABB Industry Oy. -
Seite 5: Sicherheitsvorschriften
Benutzer bzw. die für den Einsatz dieser Betriebsmittel Verantwortlichen von der Zulässigkeit der jeweiligen Anwendung und dem bestimmungsgemäßen Gebrauch der Geräte überzeugen. In keinem Fall ist ABB haftbar bzw. verantwortlich für direkte oder indirekte Schäden, die sich aus dem Gebrauch bzw. der Anwendung dieser Betriebsmittel ergeben. -
Seite 7: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitsvorschriften ....... . iii Kapitel 1 – Über dieses Handbuch ..... . . 1 Kapitel 2 –... -
Seite 9: Kapitel 1 - Über Dieses Handbuch
Kapitel 1 – Über dieses Handbuch Dieses Handbuch enthält alle Informationen, die für die Auswahl der geeigneten ACS-BRK-Bremseinheit und deren Installation erforderlich sind. Die Sicherheitshinweise stehen am Anfang des Handbuchs. Lesen Sie diese gründlich durch und gehen Sie bei Arbeiten am Gerät mit der gebotenen Sorgfalt vor. -
Seite 11: Kapitel 2 - Produktübersicht

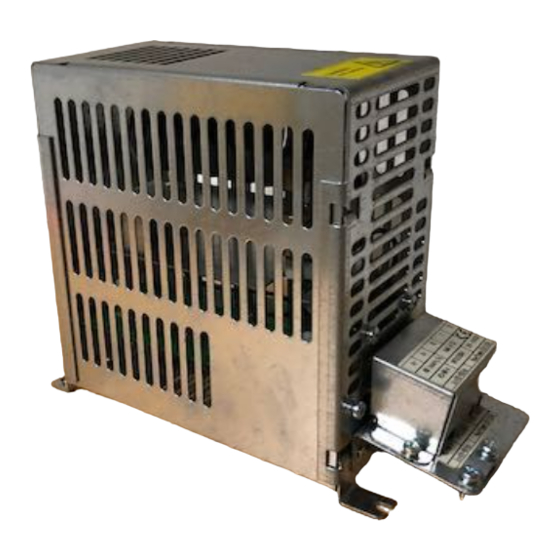

Die Bremseinheit wandelt die kinetische Energie des Motors in thermische Energie um. ACS-BRK-Bremseinheiten bestehen aus einem Bremswiderstand und der Steuerelektronik. Diese Bremseinheiten sind für folgende ABB-Frequenzum- richter mit 200 - 240 V und 380 - 480 V Netzspannung geeignet. •... -
Seite 13: Kapitel 3 - Technische Daten
Tabelle 2 Ausgangsdaten. Eingangsspannung Typ der Durch- Widerstand (20s) Spitze Bremseinheit schnitt Frequenzumrichters Ω ACS-BRK-A 200 - 240 V AC 150 W 350 W 380 - 480 V AC 1000 W Ω ACS-BRK-B 200 - 240 V AC 400 W 1000 W... -
Seite 14: Belüftung
Belüftung Um eine ausreichende Belüftung zu gewährleisten, ist an allen Seiten ein Mindestabstand einzuhalten. Der Mindestabstand beträgt 150 mm für die Ausführungen A, B und F, 300 mm für Ausführung C und 500 mm für die Ausführungen D und E. Die Belüftung des Montagebereichs für die ACS-BRK muß... -
Seite 15: Mechanische Daten
Mechanische Daten Tabelle 4 ACS-BRK-Abmessungen. Alle Abmessungen in Millimeter Breite Höhe Tiefe Bremseinheit W1 Gewicht (kg) Befestigung ACS-BRK-A 4 mm-Schraube ACS-BRK-B 4 mm-Schraube ACS-BRK-C 136 7,5 5 mm-Schraube ACS-BRK-D 252 20,5 6 mm-Schraube ACS-BRK-E 252 18,5 6 mm-Schraube ACS-BRK-F 4 mm-Schraube... -
Seite 17: Kapitel 4 - Elektrische Installation
Kapitel 4 – Elektrische Installation Richtigen Spannungsbereich auswählen Der Spannungsbereich wird über Steckbrücken in der Bremseinheit eingestellt. ACS-BRK wie in den folgenden Abbildungen gezeigt öffnen: Abbildung 3 ACS-BRK öffnen; Ausführungen A, B und F. Abbildung 4 ACS-BRK öffnen; Ausführungen C, D und E. - Seite 18 Den Spannungsbereich mit Hilfe der Steckbrücken entsprechend der dem Frequenzumrichter zugeführten Netzwechselspannung einstellen. Die der jeweiligen Netzspannung entsprechende Einstellung der Steckbrücken ist in Abbildung 5 und Abbildung 6 ersichtlich. Das Gerät ist werksseitig auf 440 - 480 V eingestellt. Netzspannung 440 - 480V Netzspannung 380 - 415V Netzspannung 200 - 240V 415/480V 200/400V 200/400V...
- Seite 19 Netzverbindung Warnung! Bevor am Frequenzumrichter gearbeitet wird, muß sichergestellt werden, daß an den Eingangsklemmen keine Spannung anliegt. Warten Sie vor Arbeitsbeginn mindestens fünf Minuten und messen Sie die Zwischenkreisspannung (Spannung zwischen und U Netzkabelanschlüsse in industrieller Umgebung (Umweltklasse 2) siehe Abbildung 7.
- Seite 20 Überlastanzeige Frequenz- (20 s) (Kupfer) schnitt einheit (Kupfer) umrichters ACS-BRK-A 200 - 240 V AC 150 W 350 W 2 x 2,5 + 2,5 2 x 2,5 380 - 480 V AC 1000 W ACS-BRK-B 200 - 240 V AC...
-
Seite 21: Kapitel 5 - Installationsvorschriften Gemäß Emv-Richtlinie
Kapitel 5 – Installationsvorschriften gemäß EMV-Richtlinie Befolgen Sie die EMV-Anweisungen für den ACS 100, ACS 140 oder ACS 400. In der Umweltklasse 1, die in der Produktnorm EN 61800-3 definiert ist, muß das Verbindungskabel zur Bremseinheit über einen wirksamen Kabelschirm verfügen (Flecht- oder Folienschirm, z.B. -
Seite 23: Kapitel 6 - Auswahl Der Bremseinheit
Spitze Tabelle 7 Bremseinheit auswählen. Eingangsspannung Typ der Durch- Spitze Bremseinheit schnitt Frequenzumrichters ACS-BRK-A 200 - 240 V AC 150 W 350 W 380 - 480 V AC 1000 W ACS-BRK-B 200 - 240 V AC 400 W 1000 W... -
Seite 24: Normal- Und Schwerlastbetrieb
Normal- Schwerlast- Normal- Schwerlast- / [kW] / [kW] Welle Welle betrieb betrieb betrieb betrieb 0,37 ACS-BRK-A ACS-BRK-A ACS-BRK-C ACS-BRK-C 0,55 ACS-BRK-A ACS-BRK-A ACS-BRK-C ACS-BRK-C 0,75 ACS-BRK-A ACS-BRK-A ACS-BRK-C ACS-BRK-C ACS-BRK-A ACS-BRK-B ACS-BRK-C ACS-BRK-D ACS-BRK-A ACS-BRK-B 18,5 ACS-BRK-C ACS-BRK-D ACS-BRK-B ACS-BRK-B... -
Seite 25: Auswahl Der Richtigen Acs-Brk Für Periodische Lastspitzen
B. Auswahl der richtigen ACS-BRK für periodische Lastspitzen Wählen Sie unter Beachtung der folgenden sechs Schritte die richtige Bremseinheit für periodische Lastspitzen. Errechnen Sie die max. Leistung P , die während der Bremsung vom Max. Motor erzeugt wird. Definieren Sie die Betriebszeit t Definieren Sie die Zykluszeit t Max. -
Seite 26: Sbb Für Acs-Brk-A
Siehe Abbildung 10 und Abbildung 11. Durchschnitt ACS-BRK-B ACS-BRK-F ACS-BRK-A Energie / kJ SBB für ACS-BRK-A SBB für ACS-BRK-B und F Abbildung 10 Sicherer Betriebsbereich (SBB) für ACS-BRK-A, -B und -F. Beispiel 1; der sich ergebende Punkt. / kW Durchschnitt ACS-BRK-D ACS-BRK-E ACS-BRK-C 1000... - Seite 27 Wahl der Bremseinheit. Der resultierende Punkt 250 W, 45 kJ liegt außerhalb des sicheren Betriebs- bereichs der Bremseinheit ACS-BRK-A aber innerhalb des sicheren Betriebs- bereichs der Bremseinheit ACS-BRK-B und -F; siehe Abbildung 10. Tabelle 7 zeigt, daß für eine Netzwechselspannung von 240 V die Bremseinheit...
-
Seite 28: Auswahl Der Richtigen Acs-Brk Für Einzelne Lastspitzen
Betriebspunkt innerhalb eines sicheren Betriebsbereiches (SBB) liegt. Siehe Abbildung 12 und Abbildung 13. Leistung / W 2500 2000 1500 ACS-BRK-F 1000 ACS-BRK-B ACS-BRK-A 1000 Zeit / s Abbildung 12 SBB der 200 V-Umrichter. Leistung / W 2500 2000 ACS-BRK-B 1500... - Seite 29 Leistung / kW ACS-BRK-E ACS-BRK-D ACS-BRK-C Zeit / s Abbildung 14 SBB der 200 V-Umrichter. Beispiel 2; der sich ergebende Punkt. Leistung / kW ACS-BRK-D ACS-BRK-C Zeit / s Abbildung 15 SBB der 400 V-Umrichter. Beispiel 2: • 200 V-Anwendung •...
- Seite 32 ABB Automation Products GmbH GG Standard Antriebe Postfach 10 02 61 68002 Mannheim Telefon: 0800-2667220 Telefax: 0621/381-1882...
