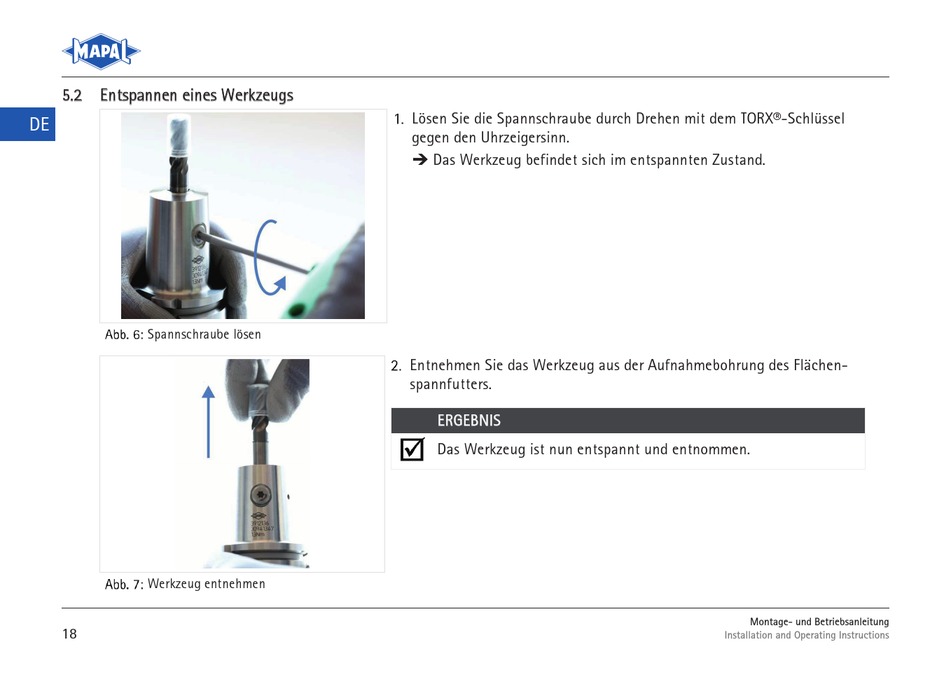

Mapal SYSTEM HB Installations- Und Betriebs-Anleitung Seite 18

5 5 . . 2 2 E E n n t t s s p p a a n n n n e e n n e e i i n n e e s s W W e e r r k k z z e e u u g g s s
DE
DE
Spannschraube lösen
Werkzeug entnehmen
18
18
Lösen Sie die Spannschraube durch Drehen mit dem TORX®-Schlüssel
gegen den Uhrzeigersinn.
 Das Werkzeug befindet sich im entspannten Zustand.
Entnehmen Sie das Werkzeug aus der Aufnahmebohrung des Flächen-
spannfutters.
E E R R G G E E B B N N I I S S
Das Werkzeug ist nun entspannt und entnommen.
