Typenschild
Auf dem Typenschild befindet sich folgende Angaben:
− Hersteller
− Typ
− Bestell-Nr./Serien-Nr.
− Anschluss-Spannung
− Netzabsicherung
− Leistungsaufnahme
− Schutzart
− Datum

7.2 Heizungs-Anschlussarmaturen

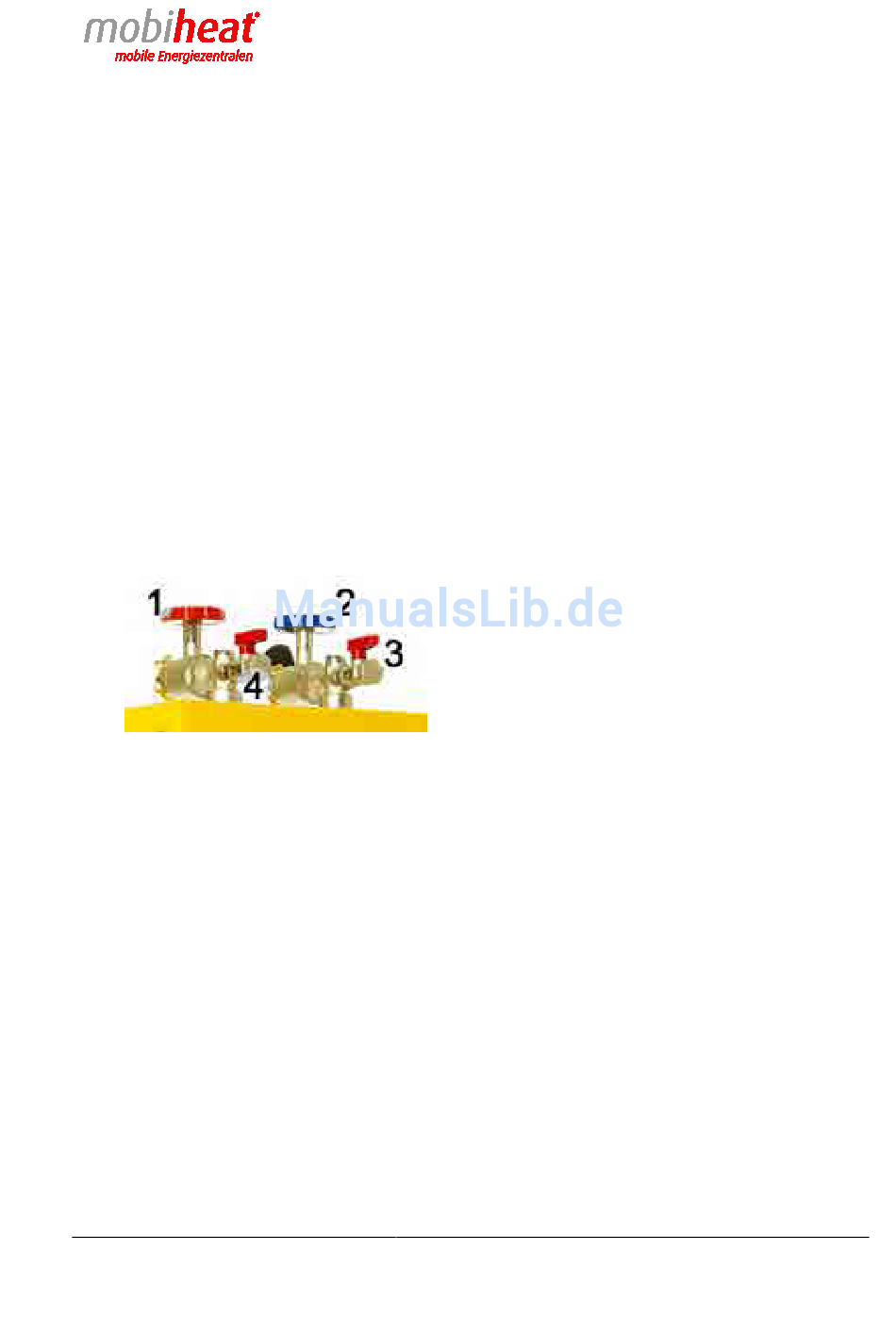

Bild: Heizungsanschlussarmaturen
Über die Kugelhähne (1 und 2) wird das Gerät an das bauseitige Heizsystem
angeschlossen. In den Thermometergriffen wird die Rück- und Vorlauftemperatur
angezeigt.
Über die Zuleitung mit Schraubkappe (3) wird das Gerät befüllt.
An der Entlüftungsleitung (4) wird das Gerät entlüftet.
BA 2014-03 V3
Kugelhähne und Leitungen
Kugelhahn mit Thermometergriff Vorlauf
1
Kugelhahn mit Thermometergriff Rücklauf
2
Wasserzuleitung mit Schraubkappe und
3
Kugelhahn
Entlüftungsleitung mit Schraubkappe und
4
Kugelhahn
für MH19.1M, MH20.1, MH40.1M
