7.1 Hauptbestandteile, Außenansicht

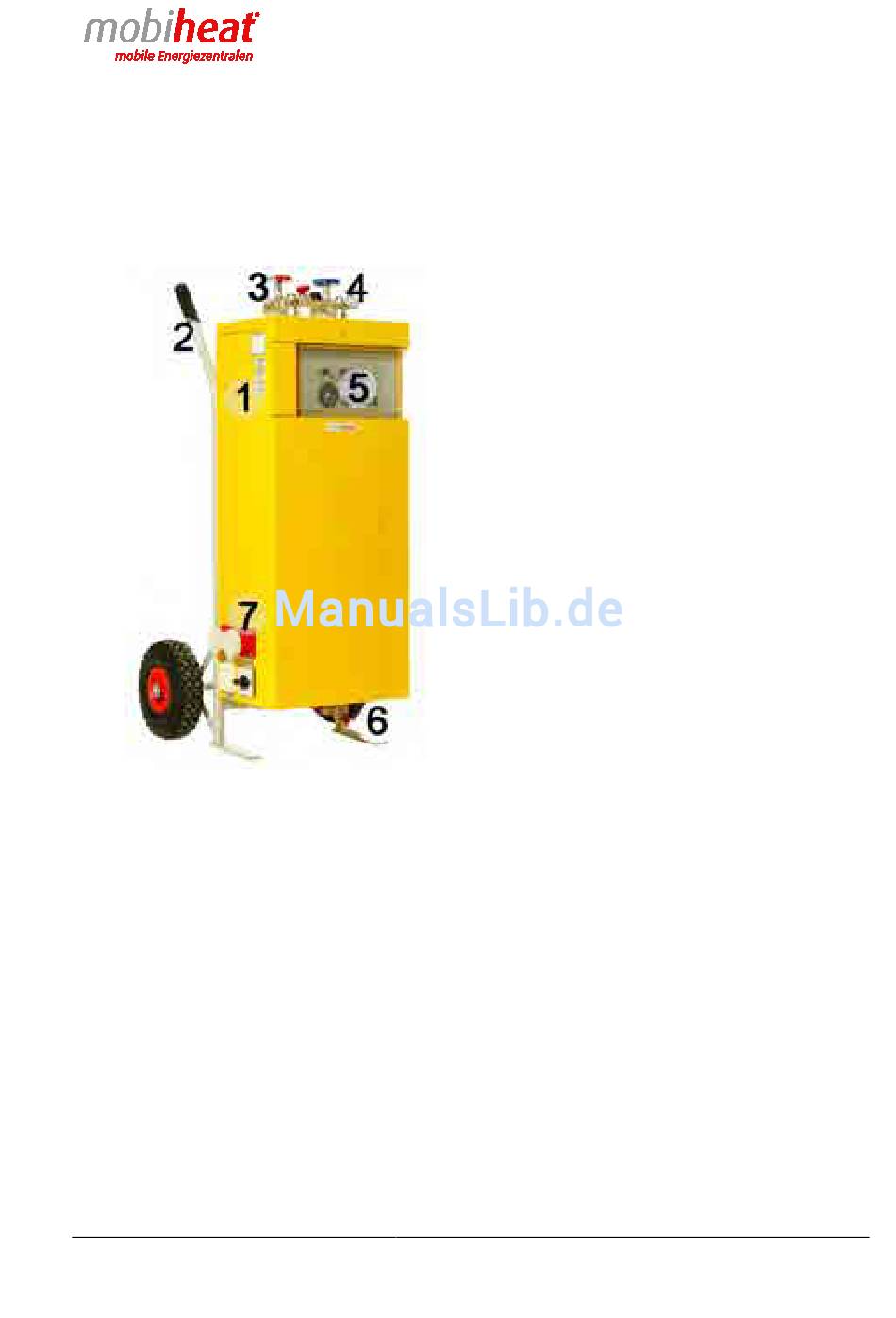

Bild: Aufbau des Geräts, Außenansicht
Der Korpus des Geräts besteht aus einem stabilen Metallgehäuse (1) und ist zum
leichten Transport auf dem Transportwagen (2) verschraubt.
Auf der Geräte-Oberseite befinden sich Heizungs-Anschlussarmaturen für Vorlauf
(3) und Rücklauf (4).
Mit den Heizungs-Anschlussarmaturen wird das Gerät an das bauseitige Heizsystem
angeschlossen.
An der Gerätefront ist das Bedienfeld (5) angebracht.
Der Entleer-Kugelhahn (6) an der Geräte-Unterseite dient zum Entleeren des Gerätes.
Der Stromanschluss (7) ist abhängig von der gewünschten Heizleistung wählbar.
BA 2014-03 V3
Hauptbestandteile
Metallgehäuse mit Typenschild
1
Transportwagen mit Handgriffen
2
Heizungs-Anschlussarmatur Vorlauf
3
Heizungs-Anschlussarmatur Rücklauf
4
Bedienfeld
5
Entleer-Kugelhahn
6
Stromanschlüsse
7
für MH19.1M, MH20.1, MH40.1M
