NG333 / SP333
9.1
Netzgerät NG 333
Das NG 333 dient zur Spannungsversorgung der STR-QwikBUS-Anlage.
Die Montage erfolgt auf Hutschiene nach DIN EN 60715 in der Unterverteilung
Gerät gemäß Anschlussplan (s. Seite 3) anschließen.
Technische Daten:
Primärspannung: 230V AC / 50Hz
Sekundärspannung: 1 x 12 V AC / 1 A
1 x 24V DC / 600mA
Einbaubreite : 107mm / 6 TE
Sicherung F1 (Pri.): T125mA
Sicherung F2 (Sek.): T630mA
9.2

Bus-Speisung SP 333

Die SP 333 verwaltet die BUS-Daten und stellt Türöffner- und LichGaster-Ausgänge
zur Verfügung. Die Versorgung mit 24V/DC und 12V/AC erfolgt über das NG 333
über 6-poligen Systemstecker. Die Montage erfolgt in unmiGelbarer Nähe zum
NG333 auf Hutschiene nach DIN EN 60715 in der Unterverteilung.
Die Türöffner TÖ1—TÖ4 werden über die DIP-Schalter Einstellungen an den Tür-
Sta,onen (TT33-2/TSMB-3) zugeordnet und können jederzeit von den Sprechstellen
durch Drücken der Türöffnertaste ausgelöst werden.
Der Ausgang LT1 wird durch Druck auf die LichGaste am Türsprechverstärker ausge-
löst. Hierfür muss bei TT33-2 eine entsprechende
Taste angeschlossen werden (Klemmen d und L)
und bei TSMB-3 muss der DIP-Schalter 2 auf ON
stehen.
Der Ausgang LT2 wird durch Druck auf die
LichGaste am Haustelefon ausgelöst, hierfür ist
keine weitere Programmierung erforderlich.
Die Ausgangsspannung bei allen Ausgängen (TÖ und LT) beträgt 12V/AC für ca.
1,5Sek. max. 1 A.
Die Auslösezeit von TÖ1-TÖ4 ist veränderbar, biGe gesonderte Anleitung anfordern.
18

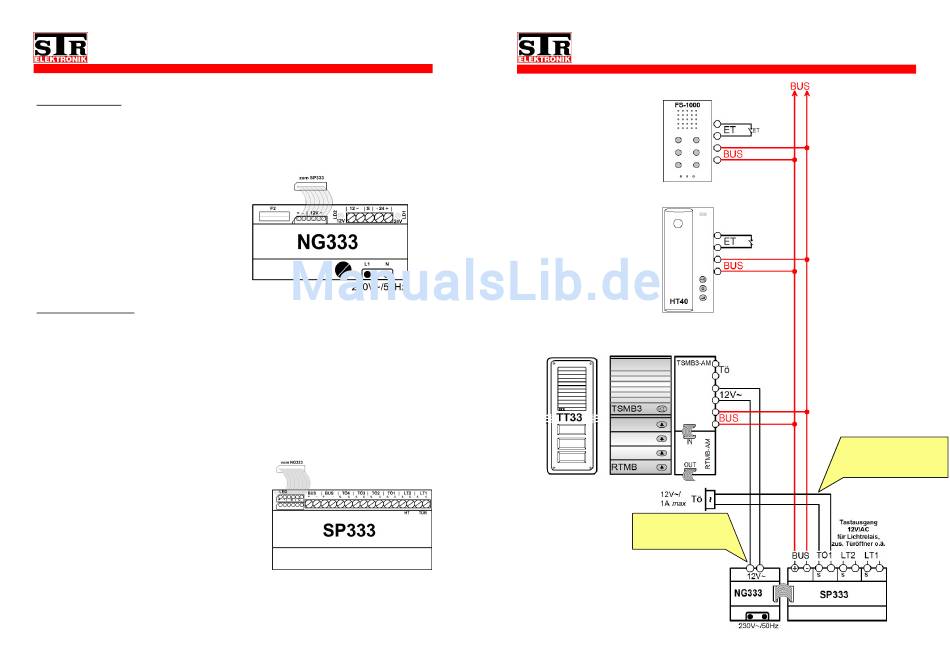

Anschlussplan 1
1.1
Die Wechselspannung
wird nur für Beleuchtung
und Türöffner benötigt.
Der Türöffner kann auch
direkt in der Türstation
angeschlossen werden
3
