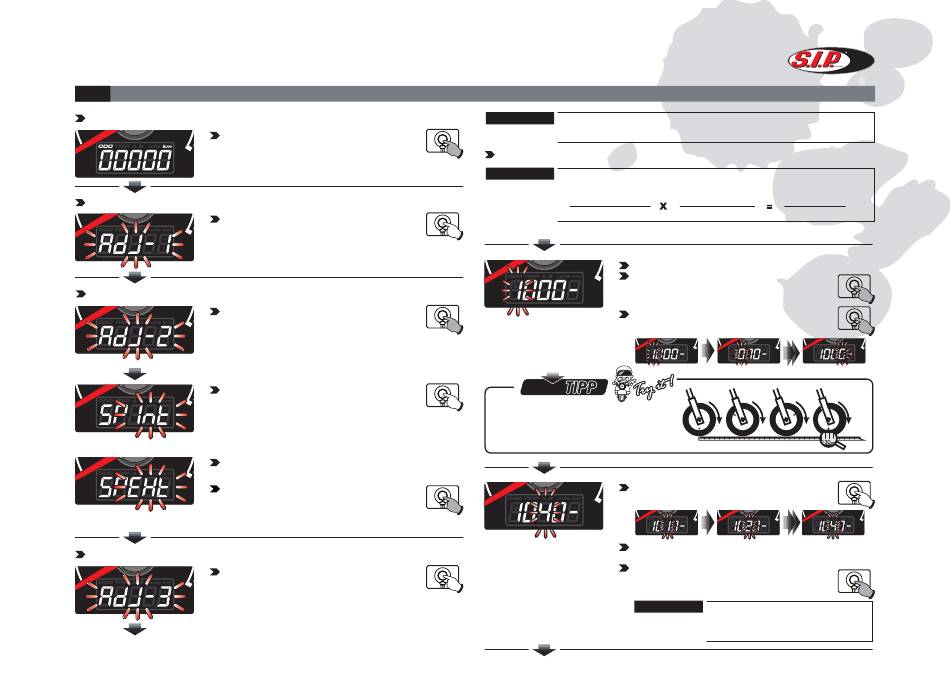

GESCHWINDIGKEITSSENSOR EINSTELLANLEITUNG

Hauptmenü
Taster 3 Sek. gedrückt halten, um von
der Hauptanzeige zum ADJ 1 Menü
(Messeinstellungen) zu wechseln.
Einstellung der Messwerte
Taster 1x drücken, um in das ADJ 2
Menü (Geschwindigkeitsabnahme) zu
gelangen.
Einstellung der Geschwindigkeitsabnahme
Taster 3 Sek. gedrückt halten, um in
das Geschwindigkeitsabnahme-Menü
zu gelangen.
Taster 1x drücken um die Art der
Geschwindigkeitsabnahme zu wählen.
A: Int (Tachowelle).
B: EXt (SIP Sensor Nr. 50000250/ 500000270)
A: Intern
Wähle Einstellung B (SP EXt) für den externen
SIP Sensor.
Taster 3 Sek. gedrückt halten, um in
das ADJ 2 Menü (Geschwindigkeit-
B: Extern
sabnahme) zurückzukehren.
Einstellung des Reifenumfangs
Taster 1x drücken, um in das ADJ 3
Menü (Einstellung des Reifenumfangs)
zu gelangen.
ACHTUNG!
Im Gegensatz zur normalen Einstellung, müssen wir hier das
Endergebnis einer Berechnung eingeben.
Z.B.: Der Reifenumfang beträgt 1300mm und das Übersetzungsverhältnis 0,8.
ACHTUNG!
Wie berechne ich den korrekten Eingabewert:
Aktueller
Reifenumfang
(1,300 mm)
*Siehe Abschnitt 4.2
Der Eingabewert ist 1040mm.
Taster 3 Sek. gedrückt halten, um zu
den Eingabewert Einstellungen zu
gelangen.
Taster 3 Sek. gedrückt halten, um zur
gewünschten Zahl zu gelangen.
Einfach das Ventil als Start- und
Endpunkt wählen und den
Reifenumfang per Maßband bestimmen.
Taster 1x drücken, um die gewünschte
Zahl auszuwählen.
Z.B.: Die Umfangseinstellung wird von 1.000
mm auf 1.040 mm geändert.
Taster 3 Sek. gedrückt halten, um zur
Einstellung der Abnahmepunkte zu
gelangen.
ACHTUNG!
Übersetzungs-
verhältnis* Eingabewert
(0,8) (1040)
1. Einstellbereich: 300-2.500 mm
Einheit: 1 mm
2. Grundeinstellung: 1.000 mm
