Ziehen Sie Netzstecker bei längerer Nichtbenutzung aus den Netzsteckdosen des
Produkts.
Ziehen Sie aus Sicherheitsgründen bei einem Gewitter immer Netzstecker aus den
Netzsteckdosen.
Beachten Sie, dass das Anschlusskabel nicht gequetscht, geknickt, durch scharfe Kanten
beschädigt oder anders mechanisch belastet wird. Vermeiden Sie eine übermäßige
thermische Belastung des Kabels durch große Hitze oder große Kälte. Verändern Sie das
Kabel nicht. Wird dies nicht beachtet, kann das Kabel beschädigt werden. Ein beschädigtes
Kabel kann einen lebensgefährlichen elektrischen Schlag zur Folge haben.
Netzstecker dürfen nie mit nassen Händen ein- oder ausgesteckt werden.
Jede Steckdose der Steckdosenleiste ist mit einem erhöhten Berührungsschutz
ausgestattet. Erst wenn in beide Öffnungen einer Steckdose gleichzeitig die Stifte eines
Netzsteckers eingeführt werden, gibt die Mechanik des Schutzmechanismus die Öffnung
frei. Lassen Sie in Anwesenheit von Kindern trotzdem besondere Vorsicht walten. Kinder
können die Gefahren, die beim falschen Umgang mit elektrischen Geräten entstehen, nicht
erkennen. Es besteht Lebensgefahr durch einen elektrischen Schlag!
Überlasten Sie die Steckdosen nicht. Es besteht Brandgefahr! Bei höheren
Anschlussleistungen erwärmen sich die Steckdosen und das Anschlusskabel.
– Beachten Sie die maximal
angeschlossenen Verbraucher im Kapitel „Technische Daten".
– Schließen Sie an den Steckdosen keine weiteren Steckdosenleisten oder andere
Stromverteilsysteme an.
Die Unterbauleuchte ist nur bei abgeschalteter Netzspannung komplett spannungsfrei!

7 Bedienelemente

4
1 Schutzkontaktsteckdosen
2 USB-Anschlüsse

8 Anschluss und Montage

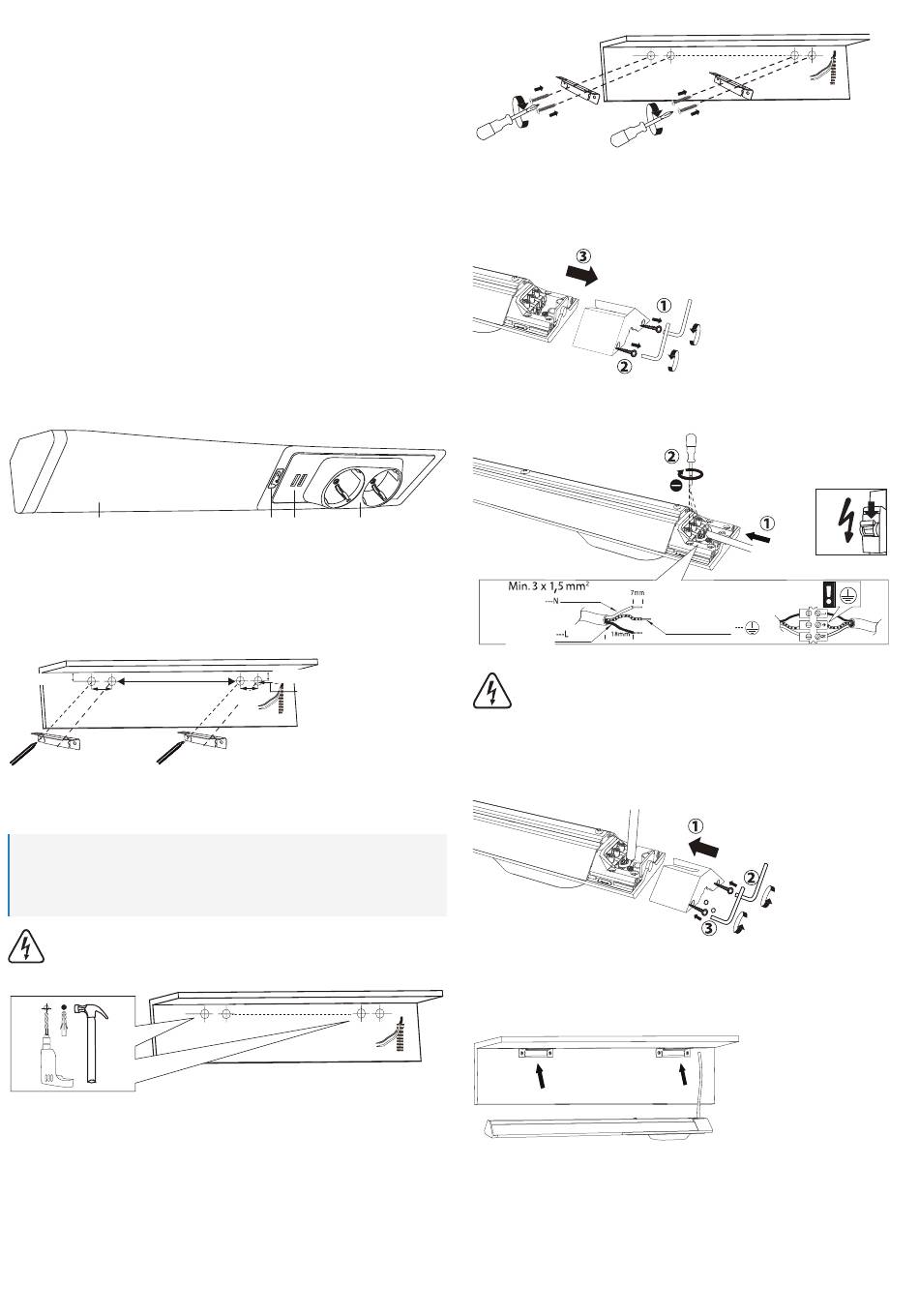

Schritt 1 - Montagepositionen markieren:
1
≥8mm
530mm
78mm
Markieren Sie die Montagepositionen mit Hilfe der Montagewinkel.
(Wenn erforderlich) Schritt 2 - Dübel einsetzen:
2
Wichtig:
– Bei Untergründen, die in Leichtbauweise ausgeführt sind (Gipsfaser, Gipskarton etc.),
verwenden Sie Spezialdübel (nicht im Lieferumfang).
– Bei Untergründen aus Holz, Holzwerkstoffen oder Metall benötigen Sie keine Dübel.
Achten Sie darauf, dass beim Bohren von Montagelöchern bzw.
beim Festschrauben keine vorhandenen Kabel oder Leitungen (auch
Wasserleitungen) beschädigt werden.
1. Bohren Sie an den Montagestellen Löcher für die Dübel.
2. Setzen Sie die Dübel in das Material ein.
zulässige Gesamt-Leistungsaufnahme
3 2 1
3 Ein-/Aus-Schalter
4 Leuchtenabdeckung
≥8mm
25-40mm
78mm
Schritt 3 - Montagewinkel befestigen:
3
Befestigen Sie die mitgelieferten Montagewinkel mittels der mitgelieferten Schrauben auf
dem Montageuntergrund.
Schritt 4 - Abdeckung entfernen:
4
aller
Entfernen Sie die rückseitliche Abdeckung.
Schritt 5 - Kabel anschließen:
5
Blau
Braun/
Schwarz
Stellen Sie sicher, dass das Kabel beim Anschluss spannungslos ist
(Sicherungsautomaten ausschalten). Überprüfen Sie die Spannungsfreiheit der
Anschlussleitung mit einem Spannungsprüfer.
Schließen Sie das Produkt mittels eines Kupferkabels mit mindestens 1,5 mm
an.
Schritt 6 - Setzen Sie die Abdeckung an der Rückseite wieder auf:
6
1. Setzen Sie die Abdeckung an der Rückseite wieder auf.
2. Schrauben Sie sie mit Hilfe des im Lieferumfangs enthaltenem Innensechskantschlüssels
wieder fest. Klemmen Sie das Kabel nicht in der Kabeldurchführung ein.
Schritt 7 - Leuchte befestigen:
7
Befestigen Sie die Leuchte in der richtigen Orientierung auf den Befestigungswinkeln.
Aus
Aus
Gelb und Grün
Querschnitt
2
