Stop nooit de stekker in het stopcontact met natte handen en verwijder de stekker nooit
met natte handen.
Iedere contactdoos van de stekkerdoos is voorzien van een kinderbeveiliging. De
mechanische kinderbeveiliging gaat alleen open als beide pennen van de stekker
tegelijkertijd in de openingen van een stopcontact gestoken worden. Let bijzonder goed op
als er kinderen in de buurt zijn. Kinderen kunnen de gevaren niet inschatten die ontstaan
als elektrische apparaten op verkeerde wijze gebruikt worden. Er bestaat levensgevaar
door een elektrische schok!
Zorg ervoor dat het stopcontact niet wordt overbelast. Er bestaat brandgevaar! Bij een
hoger aansluitvermogen worden de contactdozen en de stroomkabel warm.
– Neem het max. toegestane totale opgenomen vermogen van alle aangesloten
gebruikers in hoofdstuk "Technische gegevens" in acht.
– Sluit geen andere stopcontacten of andere stroomverdelingssystemen aan op de
stopcontacten.
De onderbouwverlichting is alleen bij uitgeschakelde netspanning volledig spanningsvrij!
7 Bedieningselementen
4
1 Geaarde stekkerdoos
2 USB-aansluitingen

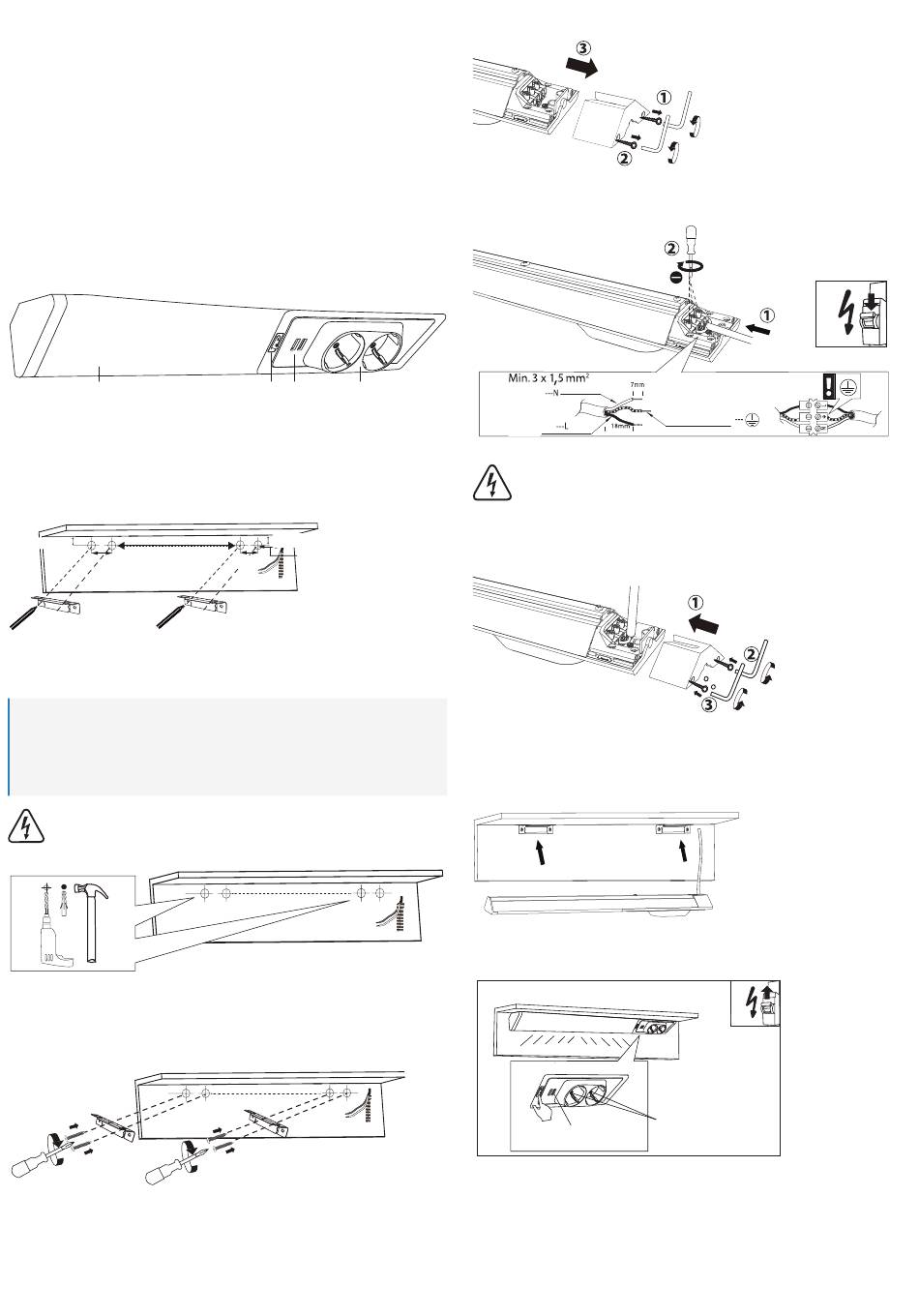

8 Aansluiting en montage

Stap 1 - montageposities markeren:
1
≥8mm
530mm
78mm
Markeer de montageposities met behulp van de montagebeugels.
(Indien nodig) Stap 2 - pluggen plaatsen:
2
Belangrijk:
– Bij lichte ondergronden (gipsvezel, gipskartonplaten etc.) speciale pluggen (niet mee-
geleverd) gebruiken.
– Voor ondergronden van hout, op hout gebaseerde materialen of metaal heeft u geen
pluggen nodig.
Let erop dat tijdens het boren van de montagegaten resp. tijdens het
vastschroeven geen kabels of leidingen (ook waterleidingen) worden
beschadigd.
1. Boor op de montageplekken de gaten voor de pluggen.
2. Steek de pluggen in het materiaal.
Stap 3 - montagebeugels bevestigen:
3
Bevestig de meegeleverde montagebeugel met behulp van de meegeleverde schroeven
op het montageoppervlak.
3 2 1
3 Aan-/uitschakelaar
4 Lampafdekking
≥8mm
25-40mm
78mm
Stap 4 - afdekking verwijderen:
4
Verwijder de afdekking aan de achterkant.
Stap 5 - kabel aansluiten:
5
Blauw
Bruin/
Zwart
Zorg ervoor dat de kabel bij de aansluiting spanningsloos is (schakel de
stroomonderbreker uit). Controleer de spanningsvrijheid van de aansluitkabel met
een spanningstester.
Sluit het product aan met een koperen kabel van minimaal 1,5 mm
Stap 6 - Plaats de afdekking aan de achterkant weer terug:
6
1. Plaats de afdekking aan de achterkant weer terug.
2. Schroef hem weer vast met de meegeleverde binnenzeskantsleutel. Klem de kabel niet in
de kabeldoorvoer.
Stap 7 - lamp bevestigen:
7
Bevestig de lamp in de juiste richting op de bevestigingsbeugels.
Stap 8 - netspanning inschakelen:
8
aan/uit
Ein/Aus USB 5 V/DC
Schakel de netspanning weer in.
Uit
Aus
Geel en groen
dwarsdoorsnede.
2
Aan
Ein
250 V/AC max.3500 W
