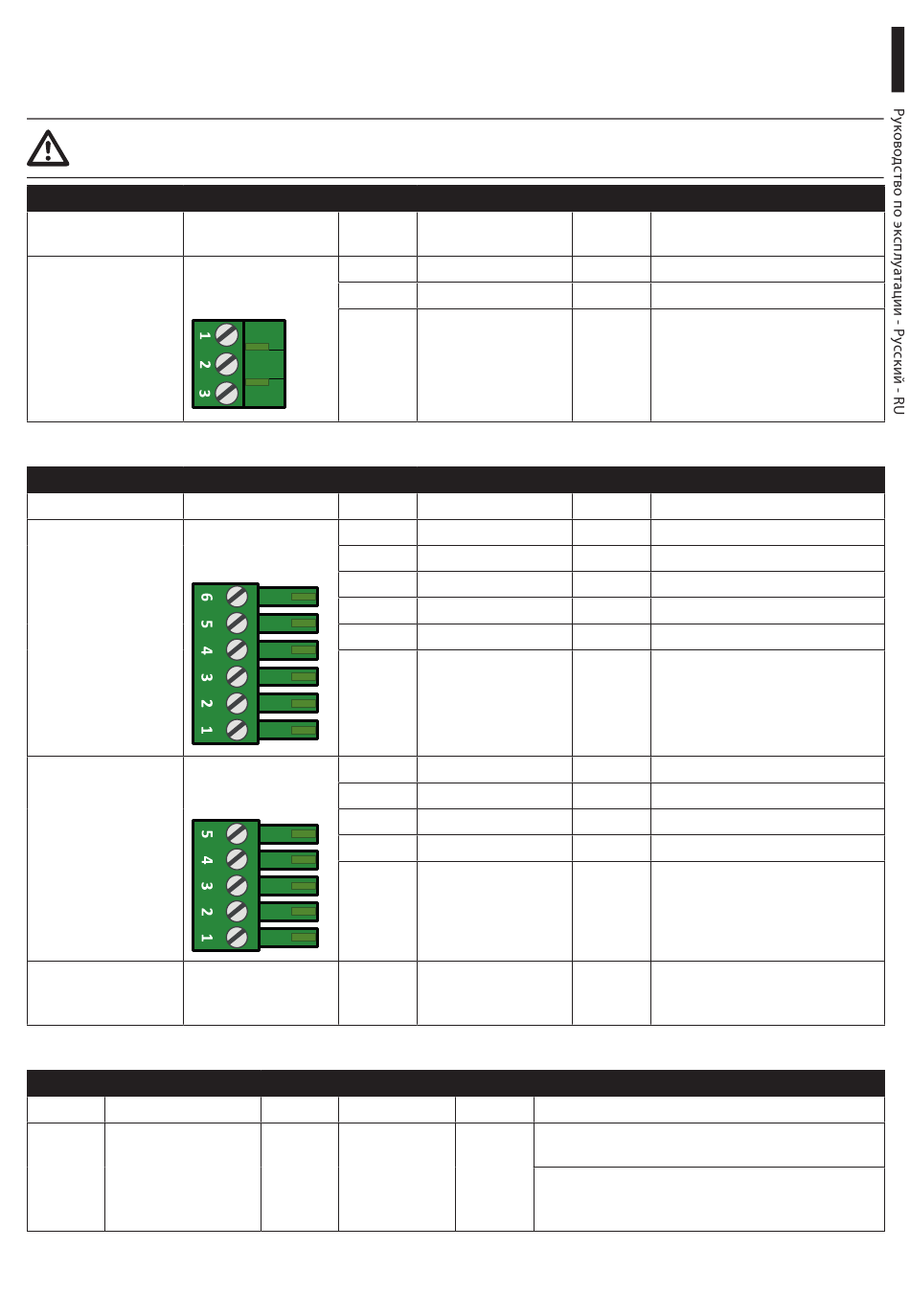

6.3 Описание многожильного кабеля и кабельный жгут
Подсоедините разъемы и свободные концы многожильного кабеля или кабельный жгут, как описано в
таблицах.
Экран кабеля I/O должен быть заземлен.
ПИТАЮЩИЙ КАБЕЛЬ
Функция Тип разъема
Источник питания 3 контактные
разъёмы
Табл. 1
КАБЕЛЬ I/O
Функция Тип разъема
Reset, сигнал тревоги 6 контактные
разъёмы
Реле (Relay) 5 контактные
разъёмы
Защита от помех –
Табл. 2
ETHERNET-КАБЕЛЬ
Функция Тип разъема
Ethernet RJ45 (8P8C)
Табл. 3
MNVKMPX2C_2225_RU
Положение Описание
1 Фаза (L)
2 Нейтраль (N)
3 Земля
Положение Описание
1 –
2 –
3 Reset
4 Reset
5 GND
6 Аварийный сигнал 1
1 –
2 Реле 1, Клемма A
3 Реле 1, Клемма B
4 Реле 2, Клемма A
5 Реле 2, Клемма B
– Экранирование
оплеткой из луженой
меди
Положение Описание
Стандарт –
EIA/TIA
568-B
Цвет/
Номер
Черный/1 –
Черный/2 –
Желтый-
Зеленый
Цвет
–
–
Желтый
Белый
Зеленый
Красный
–
Коричневый –
Серый
Розовый
Синий
–
Цвет Примечания
– Многожильный кабель
Экранированный разъем
Кабельный жгут
Экранированные соединители. Провод с черной
оболочкой подключен к экрану.
Примечания
Защитное заземление должно
выполняться согласно нормам,
действующим по месту установки
Примечания
Не подключен
Не подключен
–
–
–
–
Не подключен
–
–
–
Экран должен быть заземлен.
