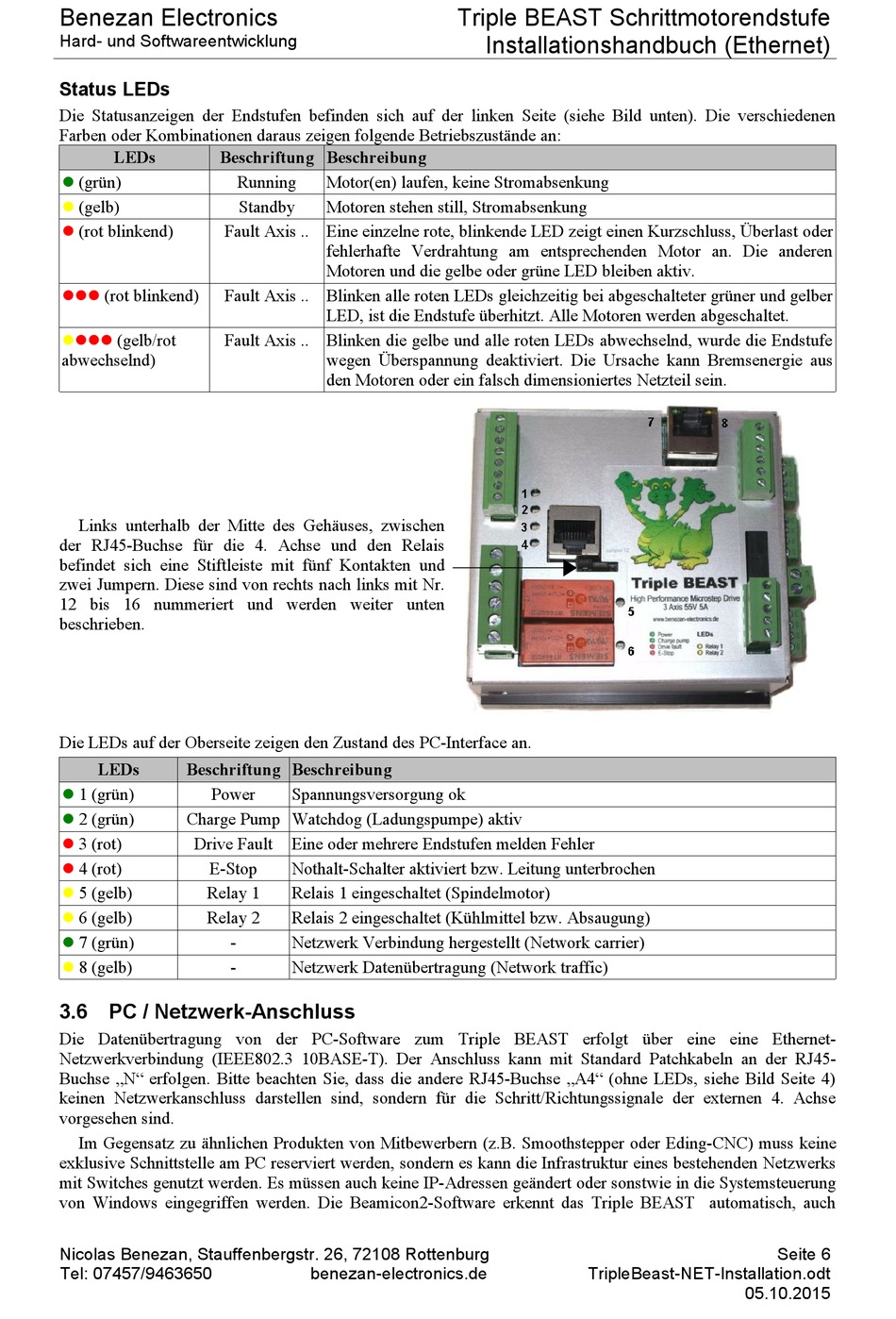

Status LEDs
Die Statusanzeigen der Endstufen befinden sich auf der linken Seite (siehe Bild unten). Die verschiedenen
Farben oder Kombinationen daraus zeigen folgende Betriebszustände an:
LEDs
Beschriftung Beschreibung
(grün)
(gelb)
(rot blinkend)
Fault Axis .. Eine einzelne rote, blinkende LED zeigt einen Kurzschluss, Überlast oder
(rot blinkend)
Fault Axis .. Blinken alle roten LEDs gleichzeitig bei abgeschalteter grüner und gelber
(gelb/rot
Fault Axis .. Blinken die gelbe und alle roten LEDs abwechselnd, wurde die Endstufe
abwechselnd)
Links unterhalb der Mitte des Gehäuses, zwischen
der RJ45-Buchse für die 4. Achse und den Relais
befindet sich eine Stiftleiste mit fünf Kontakten und
zwei Jumpern. Diese sind von rechts nach links mit Nr.
12 bis 16 nummeriert und werden weiter unten
beschrieben.
Die LEDs auf der Oberseite zeigen den Zustand des PC-Interface an.
LEDs
Beschriftung Beschreibung
1 (grün)
Power
2 (grün)
Charge Pump Watchdog (Ladungspumpe) aktiv
3 (rot)
Drive Fault
4 (rot)
E-Stop
5 (gelb)
Relay 1
6 (gelb)
Relay 2
7 (grün)
8 (gelb)
3.6 PC / Netzwerk-Anschluss
Die Datenübertragung von der PC-Software zum Triple BEAST erfolgt über eine eine Ethernet-
Netzwerkverbindung (IEEE802.3 10BASE-T). Der Anschluss kann mit Standard Patchkabeln an der RJ45-
Buchse „N" erfolgen. Bitte beachten Sie, dass die andere RJ45-Buchse „A4" (ohne LEDs, siehe Bild Seite 4)
keinen Netzwerkanschluss darstellen sind, sondern für die Schritt/Richtungssignale der externen 4. Achse
vorgesehen sind.
Im Gegensatz zu ähnlichen Produkten von Mitbewerbern (z.B. Smoothstepper oder Eding-CNC) muss keine
exklusive Schnittstelle am PC reserviert werden, sondern es kann die Infrastruktur eines bestehenden Netzwerks
mit Switches genutzt werden. Es müssen auch keine IP-Adressen geändert oder sonstwie in die Systemsteuerung
von Windows eingegriffen werden. Die Beamicon2-Software erkennt das Triple BEAST automatisch, auch
Nicolas Benezan, Stauffenbergstr. 26, 72108 Rottenburg
Tel: 07457/9463650
Running
Motor(en) laufen, keine Stromabsenkung
Standby
Motoren stehen still, Stromabsenkung
fehlerhafte Verdrahtung am entsprechenden Motor an. Die anderen
Motoren und die gelbe oder grüne LED bleiben aktiv.
LED, ist die Endstufe überhitzt. Alle Motoren werden abgeschaltet.
wegen Überspannung deaktiviert. Die Ursache kann Bremsenergie aus
den Motoren oder ein falsch dimensioniertes Netzteil sein.
Spannungsversorgung ok
Eine oder mehrere Endstufen melden Fehler
Nothalt-Schalter aktiviert bzw. Leitung unterbrochen
Relais 1 eingeschaltet (Spindelmotor)
Relais 2 eingeschaltet (Kühlmittel bzw. Absaugung)
-
Netzwerk Verbindung hergestellt (Network carrier)
-
Netzwerk Datenübertragung (Network traffic)
benezan-electronics.de
Triple BEAST Schrittmotorendstufe
Installationshandbuch (Ethernet)
TripleBeast-NET-Installation.odt
Seite 6
05.10.2015
