Benezan Electronics
Hard- und Softwareentwicklung
auf den leisen Lauf feinerer Auflösung verzichten. Für noch höhere Drehzahlen oder Software, die nur 20kHz
oder weniger schafft, gibt es die 1/5-Einstellung.

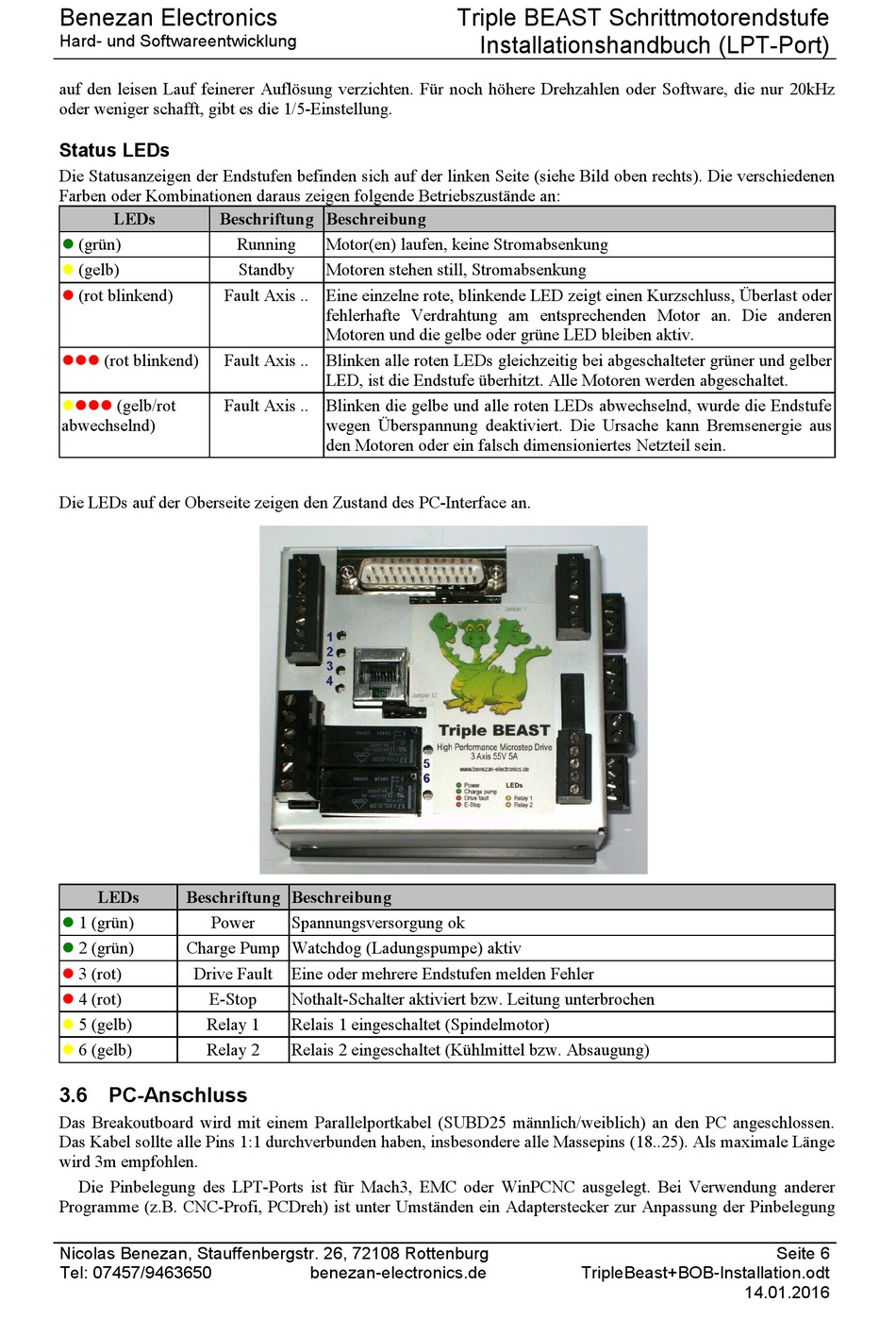

Status LEDs
Die Statusanzeigen der Endstufen befinden sich auf der linken Seite (siehe Bild oben rechts). Die verschiedenen
Farben oder Kombinationen daraus zeigen folgende Betriebszustände an:
LEDs
Beschriftung Beschreibung
(grün)
(gelb)
(rot blinkend)
Fault Axis .. Eine einzelne rote, blinkende LED zeigt einen Kurzschluss, Überlast oder
(rot blinkend)
Fault Axis .. Blinken alle roten LEDs gleichzeitig bei abgeschalteter grüner und gelber
(gelb/rot
Fault Axis .. Blinken die gelbe und alle roten LEDs abwechselnd, wurde die Endstufe
abwechselnd)
Die LEDs auf der Oberseite zeigen den Zustand des PC-Interface an.
LEDs
Beschriftung Beschreibung
1 (grün)
Power
2 (grün)
Charge Pump Watchdog (Ladungspumpe) aktiv
3 (rot)
Drive Fault
4 (rot)
E-Stop
5 (gelb)
Relay 1
6 (gelb)
Relay 2
3.6 PC-Anschluss
Das Breakoutboard wird mit einem Parallelportkabel (SUBD25 männlich/weiblich) an den PC angeschlossen.
Das Kabel sollte alle Pins 1:1 durchverbunden haben, insbesondere alle Massepins (18..25). Als maximale Länge
wird 3m empfohlen.
Die Pinbelegung des LPT-Ports ist für Mach3, EMC oder WinPCNC ausgelegt. Bei Verwendung anderer
Programme (z.B. CNC-Profi, PCDreh) ist unter Umständen ein Adapterstecker zur Anpassung der Pinbelegung
Nicolas Benezan, Stauffenbergstr. 26, 72108 Rottenburg
Tel: 07457/9463650
Running
Motor(en) laufen, keine Stromabsenkung
Standby
Motoren stehen still, Stromabsenkung
fehlerhafte Verdrahtung am entsprechenden Motor an. Die anderen
Motoren und die gelbe oder grüne LED bleiben aktiv.
LED, ist die Endstufe überhitzt. Alle Motoren werden abgeschaltet.
wegen Überspannung deaktiviert. Die Ursache kann Bremsenergie aus
den Motoren oder ein falsch dimensioniertes Netzteil sein.
Spannungsversorgung ok
Eine oder mehrere Endstufen melden Fehler
Nothalt-Schalter aktiviert bzw. Leitung unterbrochen
Relais 1 eingeschaltet (Spindelmotor)
Relais 2 eingeschaltet (Kühlmittel bzw. Absaugung)
benezan-electronics.de
Triple BEAST Schrittmotorendstufe
Installationshandbuch (LPT-Port)
TripleBeast+BOB-Installation.odt
Seite 6
14.01.2016
