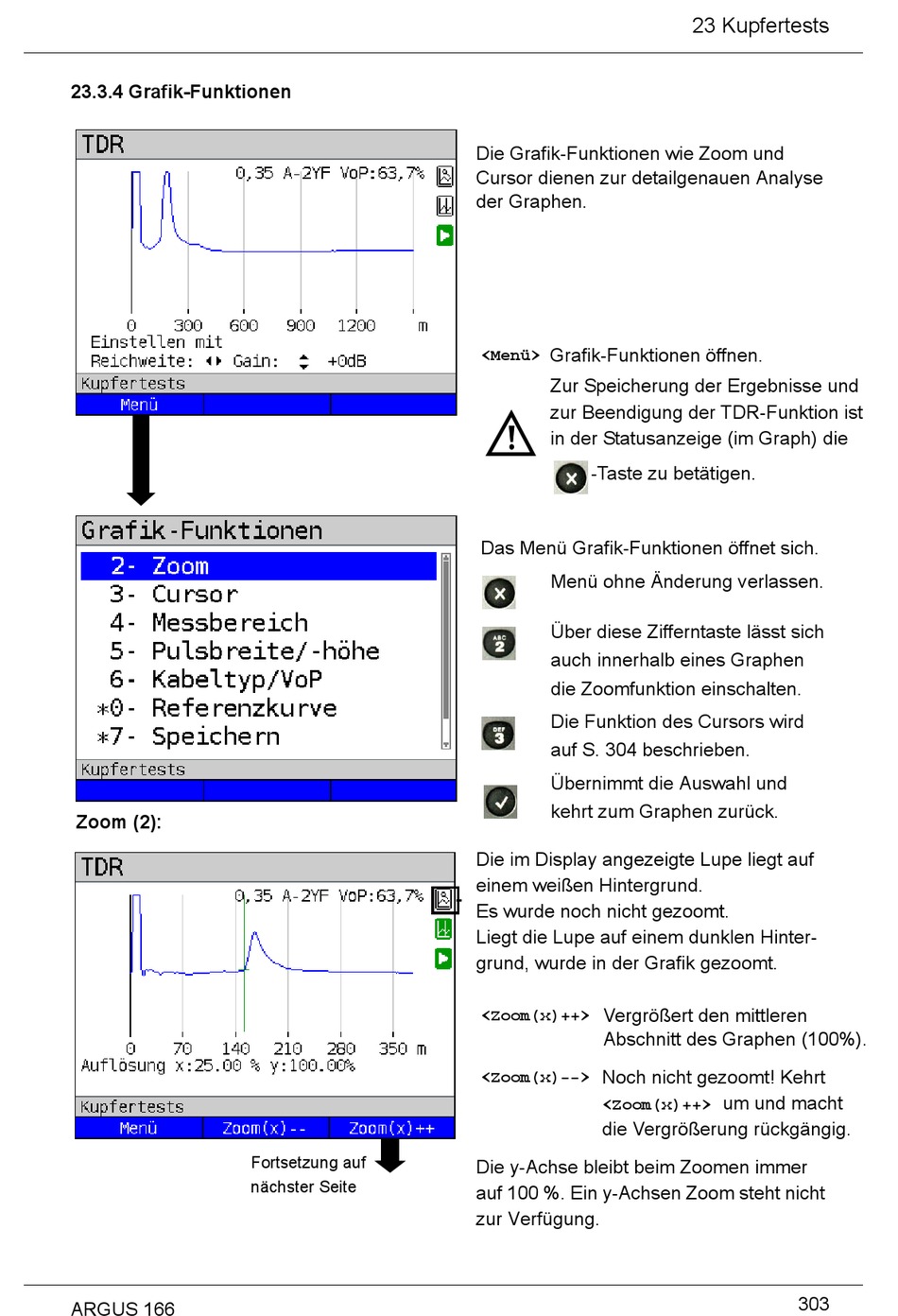

23.3.4 Grafik-Funktionen

Zoom (2):
ARGUS 166
Fortsetzung auf
nächster Seite

Die Grafik-Funktionen wie Zoom und 
Cursor dienen zur detailgenauen Analyse
der Graphen.




Grafik-Funktionen öffnen.
<Menü>
Zur Speicherung der Ergebnisse und
zur Beendigung der TDR-Funktion ist
in der Statusanzeige (im Graph) die
-Taste zu betätigen.
Das Menü Grafik-Funktionen öffnet sich.
Menü ohne Änderung verlassen.
Über diese Zifferntaste lässt sich
auch innerhalb eines Graphen
die Zoomfunktion einschalten.
Die Funktion des Cursors wird
auf S. 304 beschrieben.
Übernimmt die Auswahl und
kehrt zum Graphen zurück.

Die im Display angezeigte Lupe liegt auf
einem weißen Hintergrund. 
Es wurde noch nicht gezoomt.
Liegt die Lupe auf einem dunklen Hinter-
grund, wurde in der Grafik gezoomt.

Vergrößert den mittleren
<Zoom(x)++>
Abschnitt des Graphen (100%).
Noch nicht gezoomt! Kehrt
<Zoom(x)-->
<Zoom(x)++>
die Vergrößerung rückgängig.
Die y-Achse bleibt beim Zoomen immer
auf 100 %. Ein y-Achsen Zoom steht nicht
zur Verfügung.
