Wichtig
Trockene Schraubenverbindungen können abweichende, höhere Reibfaktoren
zur Folge haben (siehe z. B. VDI 2230). Dadurch ändern sich die erforderlichen
Anzugsmomente.
Die erforderlichen Anzugsmomente können sich auch ändern, falls Sie Schrau­
ben mit anderer Oberfläche oder anderer Festigkeitsklasse als in Tab. 5.1
angegeben verwenden, da dies den Reibfaktor beeinflusst.
5.7

Montage des Stators

Im Anlieferungszustand ist der Stator betriebsfertig montiert. Sie können das
obere Antennensegment vom Stator trennen, zum Beispiel bei Wartungsarbei­
ten, oder um eine leichtere Montage des Stators zu ermöglichen.
Antennensegment‐
Schrauben mit
Unterlegscheiben
(M4+M5)

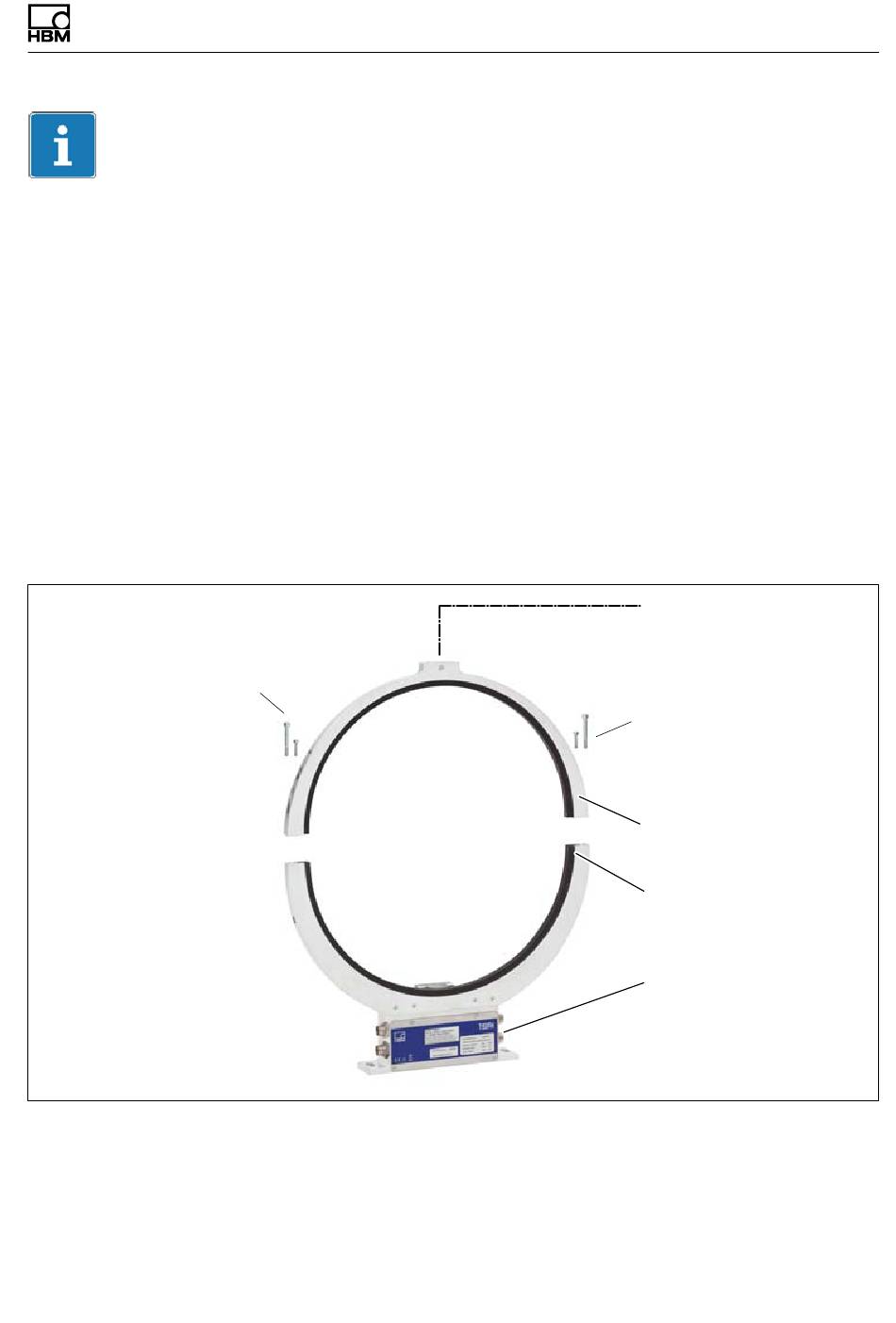

Abb. 5.6 Verschraubung der Antennensegmente am Stator
T40FH
A4429-3.0 HBM: public
Mechanischer Einbau
Bohrung Ø 6,5 mm zur
Fixierung des
Antennensegments
Antennensegment‐
Schrauben mit
Unterlegscheiben
(M4+M5)
oben
Antennensegmente
unten
Statorgehäuse
