4

Aufbau und Wirkungsweise

Der Drehmoment‐Messflansch besteht aus zwei getrennten Teilen, dem Rotor
und dem Stator. Der Rotor setzt sich zusammen aus dem Messkörper und den
Signal‐Übertragungselementen.
Auf dem Messkörper sind Dehnungsmessstreifen (DMS) installiert. Die Rotor­
elektronik für die Brückenspeisespannungs‐ und Messsignalübertragung ist
zentrisch im Flansch angeordnet. Der Messkörper trägt am äußeren Umfang
die Übertragerspulen für die berührungslose Übertragung von Speisespannung
und Messsignal. Die Signale werden von einem teilbaren Antennenring gesen­
det bzw. empfangen. Der Antennenring ist auf einem Gehäuse befestigt, in
dem die Elektronik für die Spannungsanpassung sowie die Signalaufbereitung
untergebracht sind.
Am Stator befinden sich Anschlussstecker für das Drehmoment‐ und das Dreh­
zahlsignal, die Spannungsversorgung und den digitalen Ausgang. Die Anten­
nensegmente (der Antennenring) müssen konzentrisch um den Rotor montiert
werden (siehe Kapitel 5).

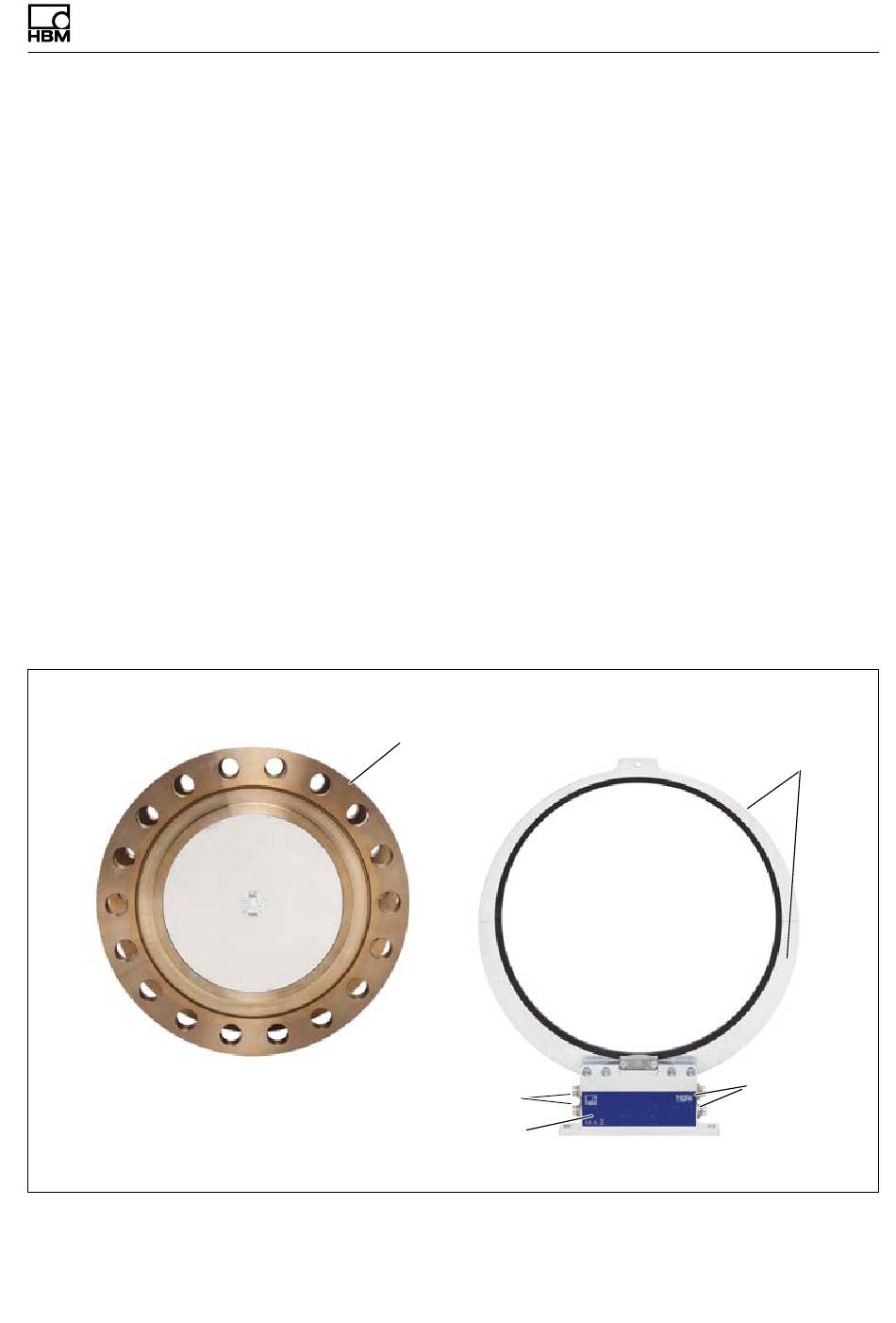

Abb. 4.1 Mechanischer Aufbau
T40FH
Rotor
Anschlussstecker
Statorgehäuse
A4429-3.0 HBM: public
Aufbau und Wirkungsweise
Typenschild
Antennen­
segmente
Anschluss­
stecker
13
