TELEPÍTÉS
Kábelezési lista
Kábel Leírás
W1 Az elszívottlevegő-csoport ventiláto-
regységei és a kapcsolódobozban vagy
a süllyesztett dobozban lévő vezetékek
közötti vezetékezés
W2 A vezérlőegység és a kapcsolószekrény-
ben vagy a süllyesztett dobozban lévő
vezetékek közötti vezetékezés
W3 A kapcsoló és a kapcsolószekrényben
vagy a süllyesztett dobozban lévő veze-
tékek közötti vezetékezés
W4 Vezetékezés a Modbus-eszközök között 4 x
W5 Hálózati csatlakozás
2 szellőztetőberendezés telepítése
A vezérlőegységet, a tápegységet és a kezelőegységet együtt kell egy süllyesztett kettős
szerelvénydobozba beszerelni. Egy 2 helyes süllyesztett dobozra van szükség. Kétkamrás,
fallal elválasztott elektronikai szerelődobozt ajánlunk.

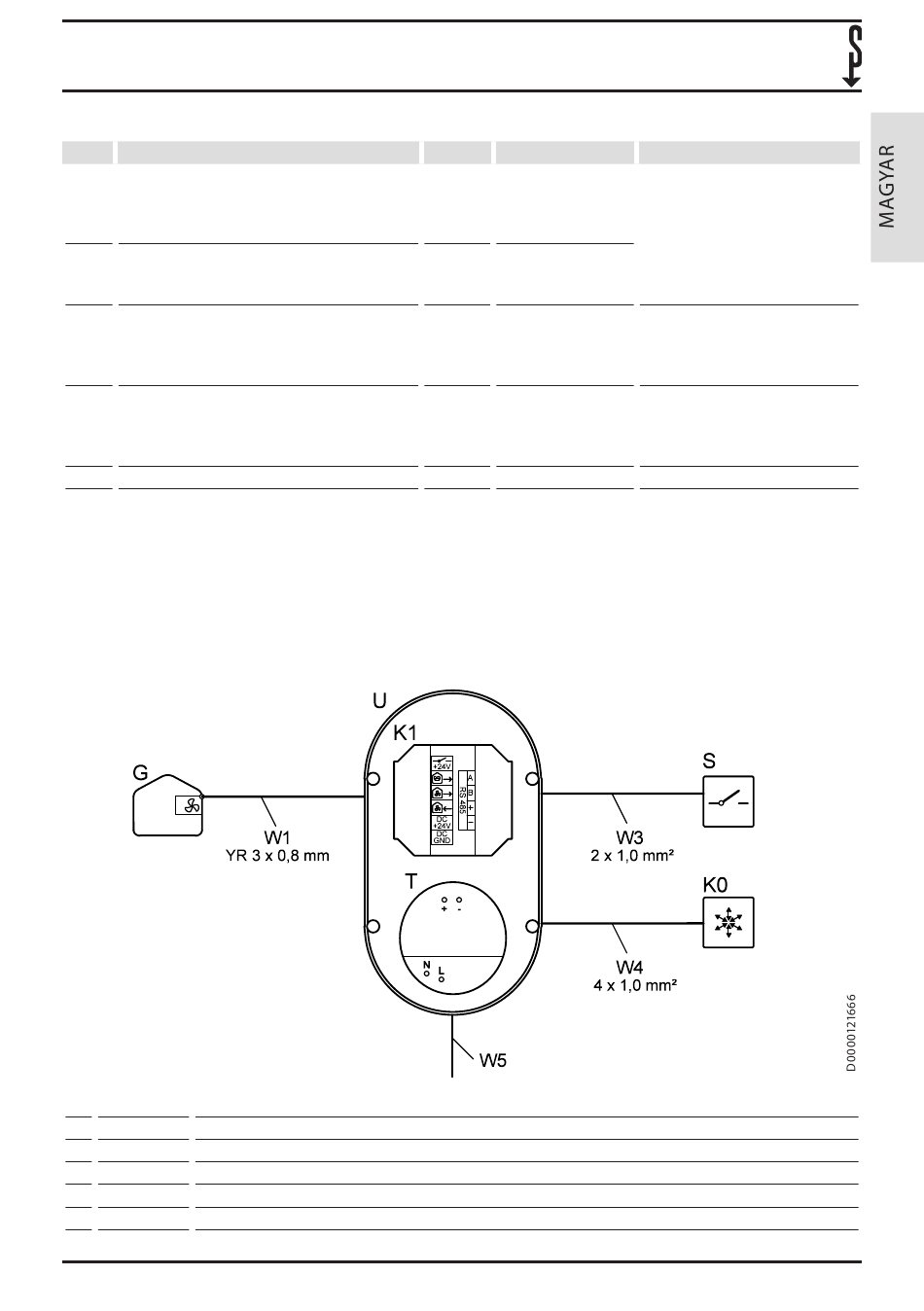

f A kábelt az ábrán látható módon vezesse.
G Ventilátoregység
K0 opcionális Modbus master egység feszültségellátással
K1 Vezérlőegység kezelőegységgel
S opcionális Kapcsoló vagy nyomógomb
T Tápegység
U Süllyesztett kapcsolódoboz
RC-1-VD / TL 24V AC
Kábel Kábelhossz
YR 3 x összesen legfel-
0,8 mm jebb 20 m
YR 6 x összesen legfel-
1,0 mm jebb 20 m
2 x összesen leg-
1,0 mm² feljebb 20 m
(beleértve a W2
hosszát is).
összesen legfel-
1,0 mm² jebb 200 m
További előírások
A vezetékezést csillag topo-
lógiával kell kialakítani.
120 Ω-os záróellenállások az
A és B kábelek között mind-
két végen; legfeljebb 120 db
Modbus-eszköz
