Antennendiagramme
Antennendiagramme im ETSI-Frequenzband
Richtdiagramm Europa (ETSI)
Das Richtdiagramm ist für nominale Ausrichtung und eine Mittenfrequenz von 866,3 MHz abgebildet. Nominale
Antennenausrichtung ist dann gegeben, wenn die Antenne wie in der nachstehenden Abbildung betrachtet wird.

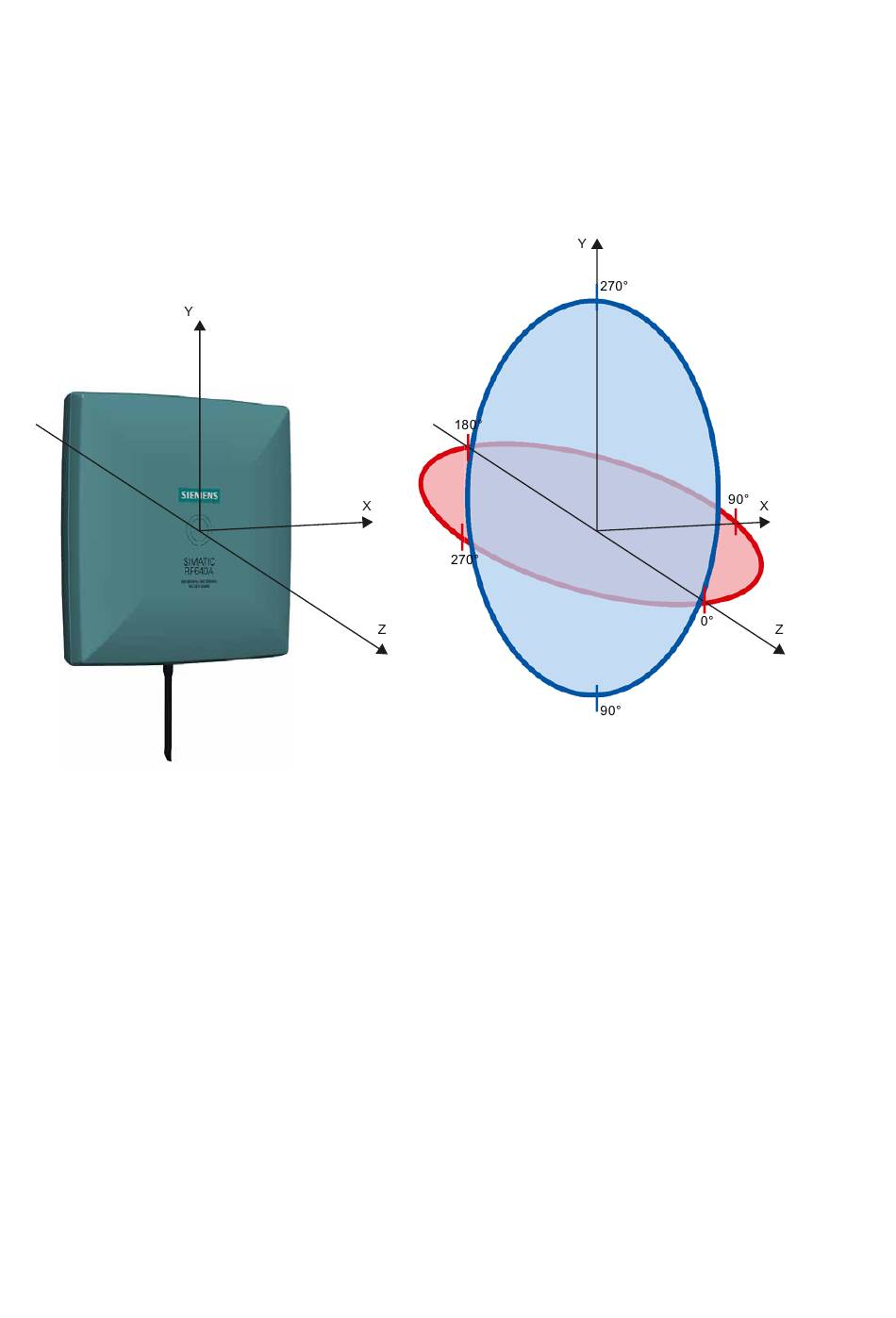

Bild 2
Bezugssystem
Der Abstrahl-/Empfangswinkel der Antenne ist durch den Winkel zwischen den zwei -3 dB-Punkten definiert. Welcher
Reichweite (in %) die dB-Werte der Diagramme entsprechen, können Sie dieser Tabelle (Seite 13) entnehmen.
Beachten Sie, dass die im Folgenden grafisch dargestellten Messungen, in einer reflexionsarmen Umgebung durchgeführt
wurden. In normal reflektierender Umgebung kann es deshalb zu Abweichungen kommen.
