d) Montage van de magneet

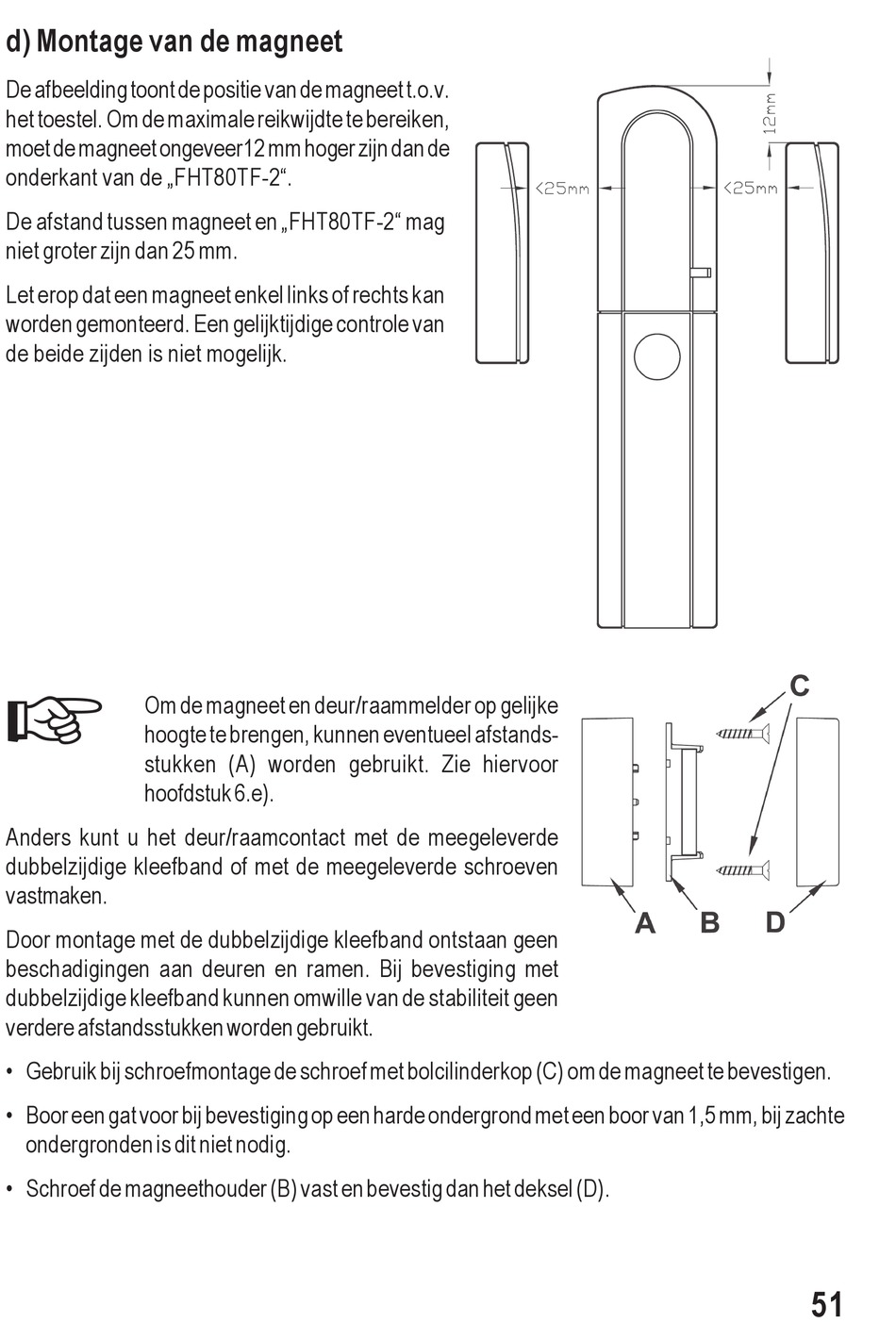

De afbeelding toont de positie van de magneet t.o.v.
het toestel. Om de maximale reikwijdte te bereiken,
moet de magneet ongeveer12 mm hoger zijn dan de
onderkant van de „FHT80TF-2".
De afstand tussen magneet en „FHT80TF-2" mag
niet groter zijn dan 25 mm.
Let erop dat een magneet enkel links of rechts kan
worden gemonteerd. Een gelijktijdige controle van
de beide zijden is niet mogelijk.

Om de magneet en deur/raammelder op gelijke
hoogte te brengen, kunnen eventueel afstands-
stukken (A) worden gebruikt. Zie hiervoor
hoofdstuk 6.e).
Anders kunt u het deur/raamcontact met de meegeleverde
dubbelzijdige kleefband of met de meegeleverde schroeven
vastmaken.
Door montage met de dubbelzijdige kleefband ontstaan geen
beschadigingen aan deuren en ramen. Bij bevestiging met
dubbelzijdige kleefband kunnen omwille van de stabiliteit geen
verdere afstandsstukken worden gebruikt.
• Gebruik bij schroefmontage de schroef met bolcilinderkop (C) om de magneet te bevestigen.
• Boor een gat voor bij bevestiging op een harde ondergrond met een boor van 1,5 mm, bij zachte
ondergronden is dit niet nodig.
• Schroef de magneethouder (B) vast en bevestig dan het deksel (D).
