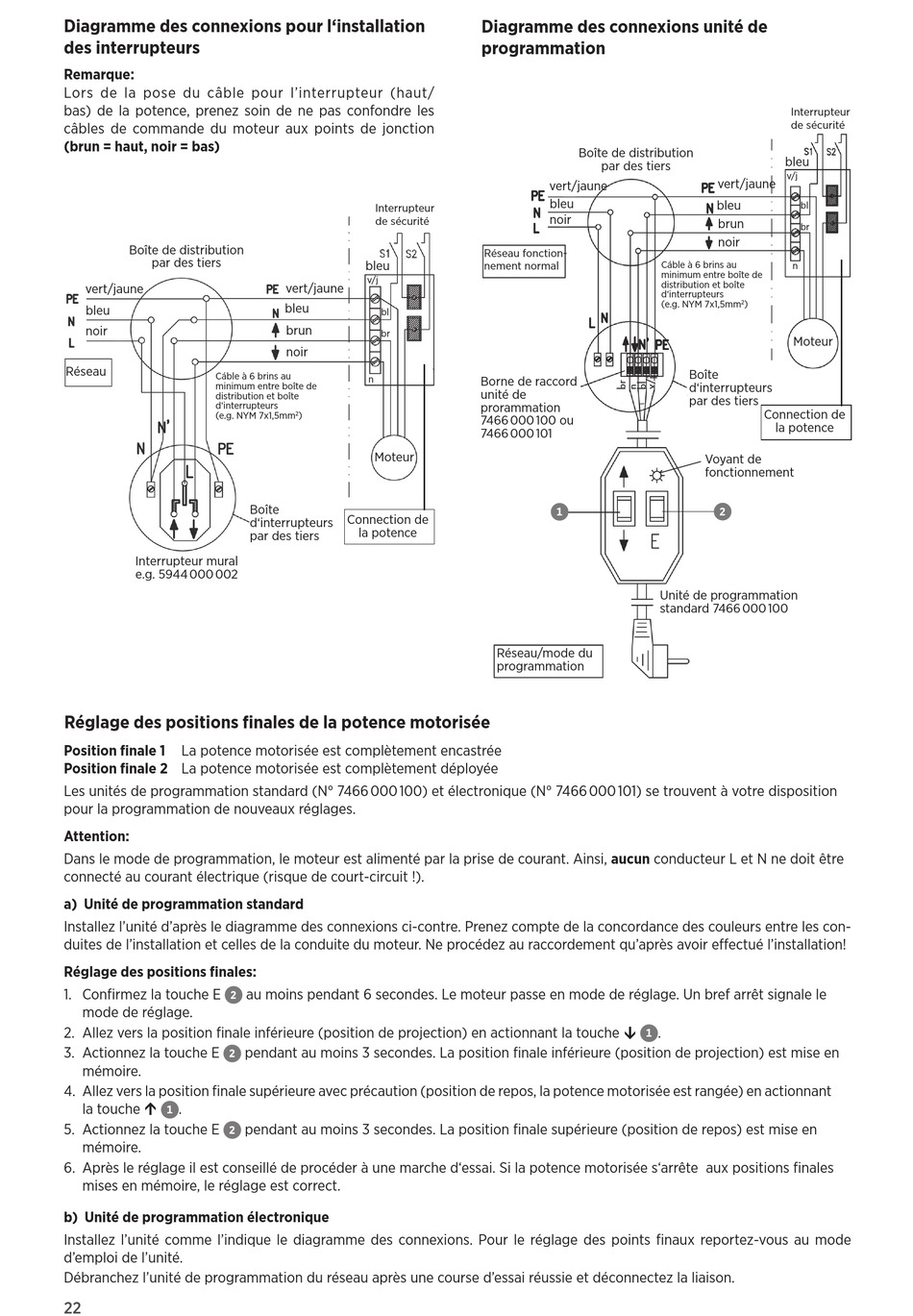

Diagramme des connexions pour l'installation
des interrupteurs
Remarque:
Lors de la pose du câble pour l'interrupteur (haut/
bas) de la potence, prenez soin de ne pas confondre les
câbles de commande du moteur aux points de jonction
(brun = haut, noir = bas)
Boîte de distribution
par des tiers
vert/jaune
bleu
noir
Réseau
Cáble à 6 brins au
minimum entre boîte de
distribution et boîte
d'interrupteurs
(e .g . NYM 7x1,5mm
Interrupteur mural
e .g . 5944 000 002
Réglage des positions finales de la potence motorisée
Position finale 1 La potence motorisée est complètement encastrée
Position finale 2 La potence motorisée est complètement déployée
Les unités de programmation standard (N° 7466 000 100) et électronique (N° 7466 000 101) se trouvent à votre disposition
pour la programmation de nouveaux réglages .
Attention:
Dans le mode de programmation, le moteur est alimenté par la prise de courant . Ainsi, aucun conducteur L et N ne doit être
connecté au courant électrique (risque de court-circuit !) .
a) Unité de programmation standard
Installez l'unité d'après le diagramme des connexions ci-contre . Prenez compte de la concordance des couleurs entre les con-
duites de l'installation et celles de la conduite du moteur . Ne procédez au raccordement qu'après avoir effectué l'installation!
Réglage des positions finales:
1 . Confirmez la touche E
2
mode de réglage .
2 . Allez vers la position finale inférieure (position de projection) en actionnant la touche 
3 . Actionnez la touche E
2
mémoire .
4 . Allez vers la position finale supérieure avec précaution (position de repos, la potence motorisée est rangée) en actionnant
la touche  .
1
5 . Actionnez la touche E
2
mémoire .
6 . Après le réglage il est conseillé de procéder à une marche d'essai . Si la potence motorisée s'arrête aux positions finales
mises en mémoire, le réglage est correct .
b) Unité de programmation électronique
Installez l'unité comme l'indique le diagramme des connexions . Pour le réglage des points finaux reportez-vous au mode
d'emploi de l'unité .
Débranchez l'unité de programmation du réseau après une course d'essai réussie et déconnectez la liaison .
22
Interrupteur
de sécurité
bleu
v/j
vert/jaune
bleu
bl
brun
br
noir
n
2 )
Moteur
Boîte
Connection de
d'interrupteurs
la potence
par des tiers
au moins pendant 6 secondes . Le moteur passe en mode de réglage . Un bref arrêt signale le
pendant au moins 3 secondes . La position finale inférieure (position de projection) est mise en
pendant au moins 3 secondes . La position finale supérieure (position de repos) est mise en
Diagramme des connexions unité de
programmation
Boîte de distribution
par des tiers
vert/jaune
bleu
noir
Réseau fonction-
nement normal
Borne de raccord
unité de
prorammation
7466 000 100 ou
7466 000 101
1
Réseau/mode du
programmation
1
Interrupteur
de sécurité
bleu
v/j
vert/jaune
bleu
bl
brun
br
noir
Cáble à 6 brins au
n
minimum entre boîte de
distribution et boîte
d'interrupteurs
(e .g . NYM 7x1,5mm )
2
Moteur
Boîte
d'interrupteurs
par des tiers
Connection de
la potence
Voyant de
fonctionnement
2
Unité de programmation
standard 7466 000 100
.
