Anzeigenkapazität - TIP SINUS 85 S0 Betriebsanleitung

Dreiphasen-Wechselstrom-Elektrizitätszähler - Betriebsanleitung
V_S85_1.0.2

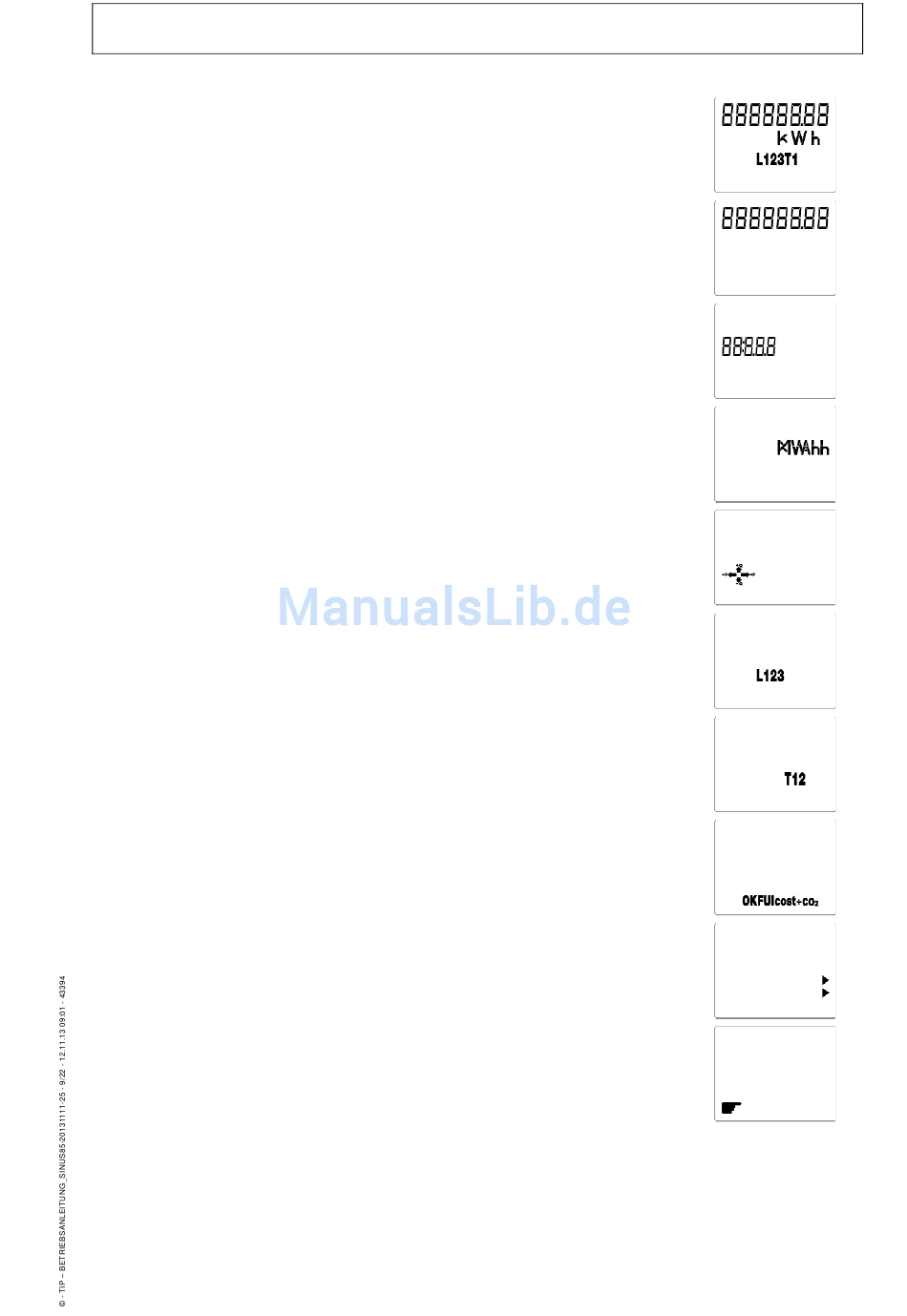

Grundanzeige im
Zählerstillstand
Anzeigebereich 1
Anzeigebereich 2
Einheit
Energieart- /
-richtungsindikatoren
Spannungsphasen
Tarifstellung
Zusatzgrößen
Bedienpfeile
Handsymbol
4.2.3 Anzeigenkapazität
Die Anzeigenstelligkeit der Energieregister beträgt 6 Dezimalstellen (Vorkommastellen) Kilowattstunden (kWh)
und 2 dezimale Nachkommastellen und befindet sich im Bereich 1 des Displays.
Die gesamte Registrierkapazität des Zählwerkes beträgt 999 999,99 kWh und umfasst die Energiemenge, die
einer Betriebszeit von etwa 17 000 Stunden (annähernd 23 Monate) bei Grenzstrom, Referenzspannung und
Leistungsfaktor 1 entspricht.
SINUS 85 S0 & SINUS 85 M-BUS
Beispiel Zählwerkstand mit 888888,88 kWh;
anliegend Spannungen an L1, L2 und L3;
aktiver Tarif 1;
Zählerstillstand
für Zählerstand, Messwert, Menüname,
Ergebnisse, Menüführung
für Kennzahlen, Zusatzangaben
Einheit für Anzeigebereich 1
Zählerstillstand oder aktuell anliegende
Energieart und -richtung in Vektorendarstellung,
in der die Zähleranlaufbedingungen überschritten
sind (getrennt nach +P; –P; +Q; –Q) und
Energierichtungskontrolle
aktuell anliegende Spannungsphasen und
anliegendes Drehfeld rechts- oder linksdrehend
aktuell registrierender Tarif oder Tarifzuordnung
des angezeigten Zählerstandes
Zuordnung zu Hilfswerten
nur bei Tastenbedienung
Tastendruck Lang und
Tastendruck Länger angezeigt
nur bei Messwandlerzählern mit noch nicht
abgeschlossener Einstellung des Stromwandler-
Übersetzungsfaktors blinkend angezeigt,
nach abgeschlossener einmal möglicher
Einstellung ist das Handsymbol erloschen
