Bedienung

4.1

Bedienelemente

4.1.1

Funktionselemente

4.1.2

Tastenanordnung

4.2

Anzeigen

Der Zähler SINUS 85 verfügt über ein mehrzeiliges LC-Display (Flüssigkristallanzeige) ohne Hintergrund-
beleuchtung zur Darstellung des Zählerstandes und weiterer Angaben sowie über zwei rote LED als
Prüfausgänge.
4.2.1 LED – Leuchtdioden
Die roten Leuchtdioden sind die Prüfausgänge des Wirkenergie- und des Blindenergiemesswerkes und zeigen
durch Dauerleuchten den jeweiligen Zählerstillstand (getrennt nach Wirk- oder Blindzählerstillstand) oder durch
Blinkimpulse, deren zeitlicher Abstand im Verhältnis der Zählerkonstante der anliegenden Wirk-/Blindleistung
proportional ist, die laufende Messung von Wirk- und/oder Blindenergie an.

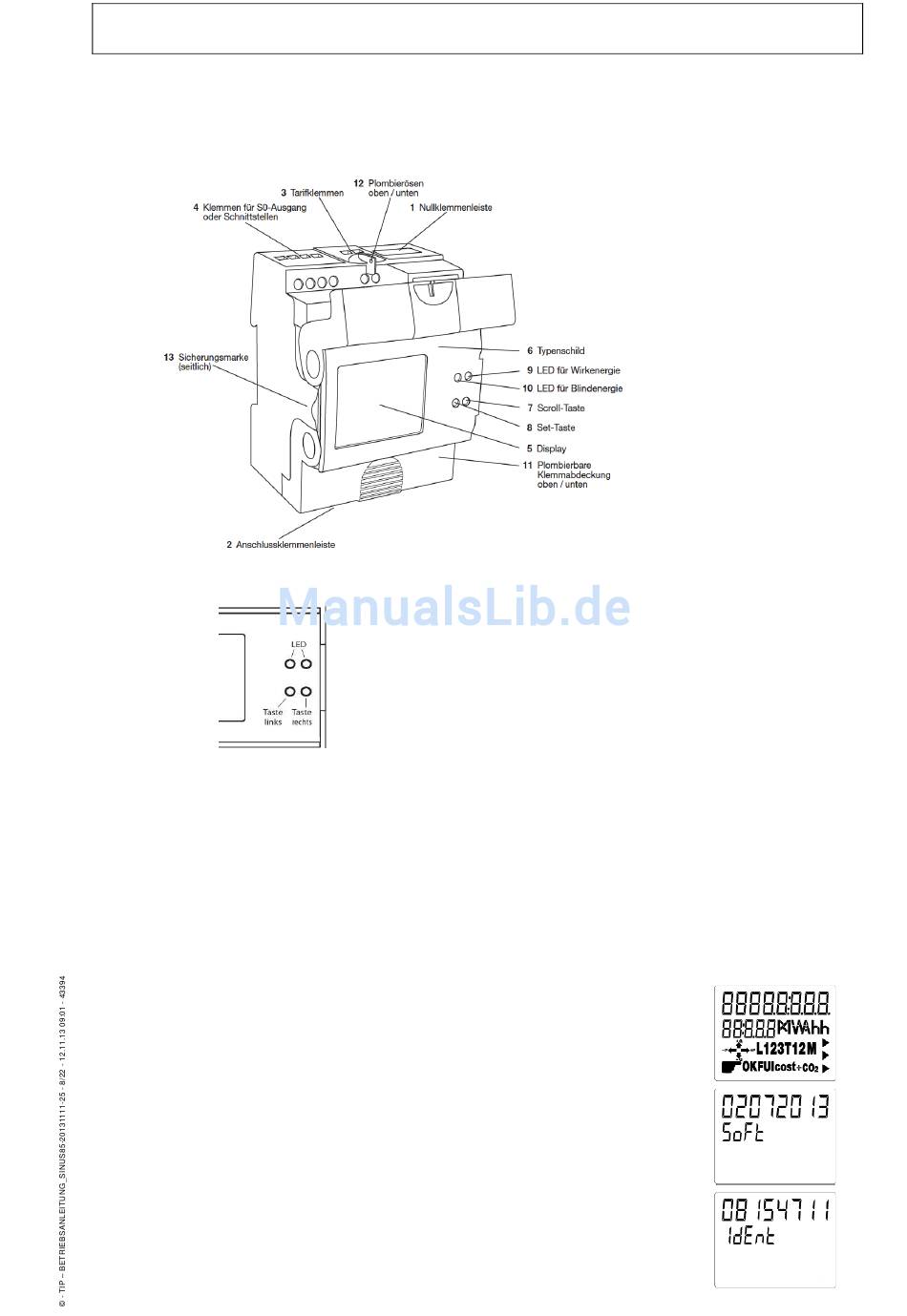

4.2.2 Ansicht Zähleranzeige
Segmenttest
Softwareversion
Herstellernummer
SINUS 85 S0 & SINUS 85 M-BUS
Bedientasten und LED-Prüfausgänge Wirk und Blind
alle möglichen Segmente des Displays werden
beim Neustart gleichzeitig für 3 Sekunden
dargestellt
Beispiel "02072013"
wird nur beim Neustart für 4 Sekunden angezeigt,
zusätzlich die Angabe "SoFt"
Beispiel "08154711"
wird beim Neustart für 4 Sekunden angezeigt
zusätzlich die Angabe "IdEnt"
