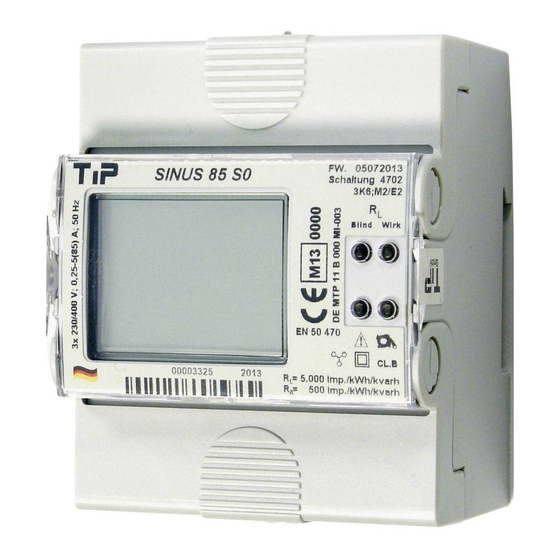

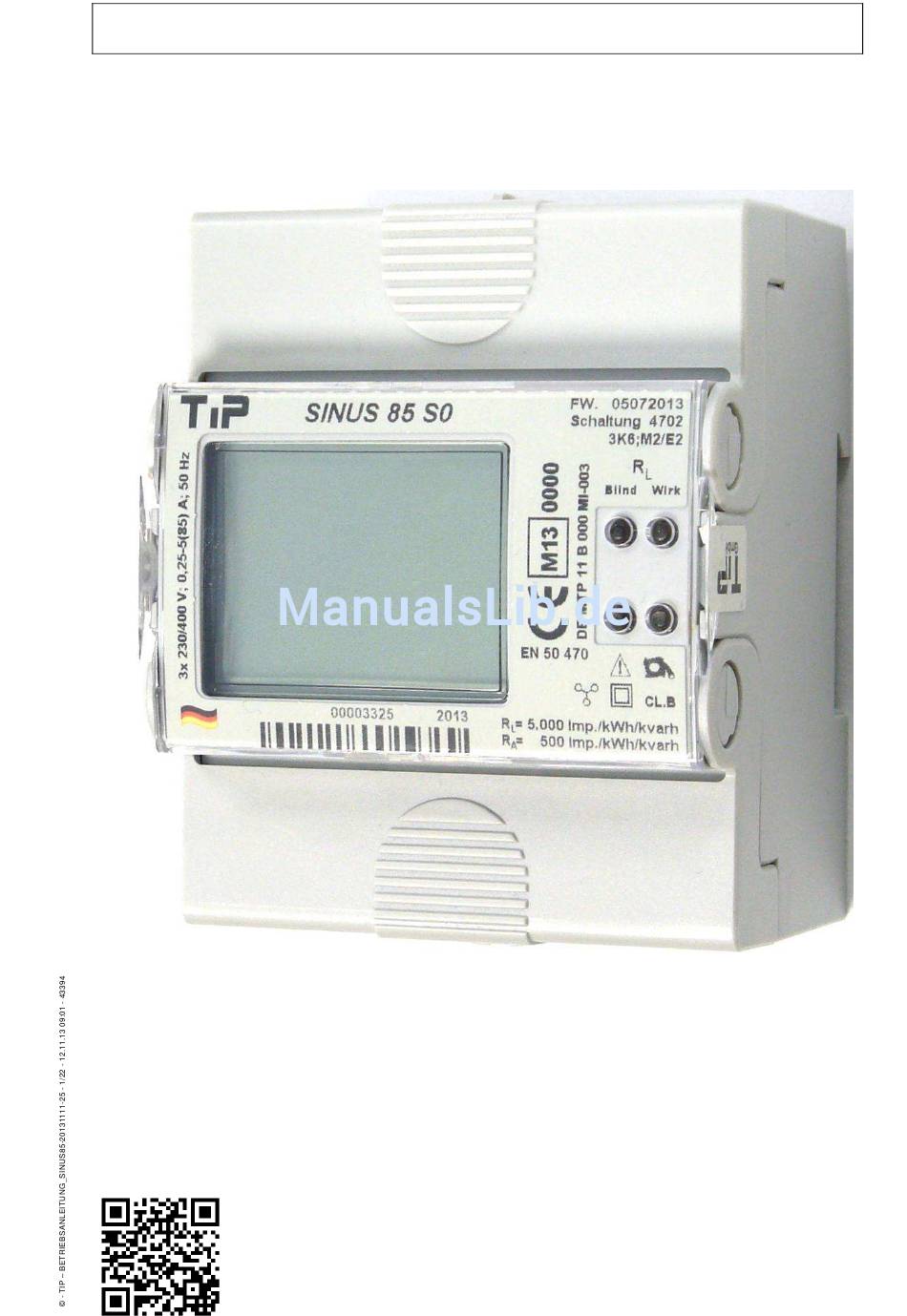

- Seite 1 SINUS 85 S0 & SINUS 85 M-BUS Dreiphasen-Wechselstrom-Elektrizitätszähler - Betriebsanleitung V_S85_1.0.2 12.11.2013 09:01_1/22 Direktanschluss bis 85 A Baubreite 72 mm Wirk- und Blindenergie Kommunikationsschnittstelle Impulsausgang Wechselrichterverträglich Hergestellt in Deutschland...
- Seite 2 SINUS 85 S0 & SINUS 85 M-BUS Dreiphasen-Wechselstrom-Elektrizitätszähler - Betriebsanleitung V_S85_1.0.2 12.11.2013 09:01_2/22 Impressum: TIP Thüringer Industrie Produkte GmbH Bahnhofstraße 26 D-99842 Ruhla Fon: +49 36929 640-290 Fax: +49 36929 640-2929 Web: www.stromzaehler.de Der Nachdruck sowie jede Art von Vervielfältigung – auch auszugsweise –...
-
Seite 3: Inhaltsverzeichnis
SINUS 85 S0 & SINUS 85 M-BUS Dreiphasen-Wechselstrom-Elektrizitätszähler - Betriebsanleitung V_S85_1.0.2 12.11.2013 09:01_3/22 Inhaltsverzeichnis Abschnitt Seite Abschnitt Seite Übersicht Schnittstellen Bauart Tarifsteuereingang Verwendung Impulsausgang Anschlussversion Kommunikationsschnittstelle Zulassungsversion Weitere Merkmale Kennzeichnungen Verweise auf Vorschriften und Normen Leistungsschild 7.1.1 Basisangaben Bestimmungen 7.1.2... -
Seite 4: Übersicht
SINUS 85 S0 & SINUS 85 M-BUS Dreiphasen-Wechselstrom-Elektrizitätszähler - Betriebsanleitung V_S85_1.0.2 12.11.2013 09:01_4/22 Übersicht Bauart Direkt angeschlossener elektronischer Dreiphasen-Vierleiter-Wechselstromzähler zur Messung elektrischer Arbeit in unterschiedlich belasteten Phasen. Verwendung Der Zähler SINUS 85 ist ein vollelektronisch selbsttätig arbeitender Wechselstrom-Elektrizitätszähler zur Festinstallation in Dreiphasen-Vierleiternetzen und dazu bestimmt, elektrische Wirk- und Blindenergie zu messen und in bis zu zwei Energietarifen zu registrieren. -
Seite 5: Bestimmungen
SINUS 85 S0 & SINUS 85 M-BUS Dreiphasen-Wechselstrom-Elektrizitätszähler - Betriebsanleitung V_S85_1.0.2 12.11.2013 09:01_5/22 Bestimmungen Sicherheitshinweis Der Zähler erfüllt bei bestimmungsgemäßer Verwendung alle gesetzlich an ihn gestellten Sicherheits- anforderungen. Eine Verwendung außerhalb seiner Bestimmung kann Beeinflussungen, Funktionsstörungen, Gefahren oder Schäden am Zähler selbst oder an anderen Anlagenteilen verursachen. -
Seite 6: Schraubklemmen
SINUS 85 S0 & SINUS 85 M-BUS Dreiphasen-Wechselstrom-Elektrizitätszähler - Betriebsanleitung V_S85_1.0.2 12.11.2013 09:01_6/22 2.3.6 Schraubklemmen Das Klemmvermögen der Strom-/Spannungs- und Nullklemmen beträgt minimal 2,5 mm² und maximal 25 mm². Zu verwenden ist die Schrauberklingenform SL für Schlitzschrauben mit einer Größe von 5,5 mm × 1,0 mm. -
Seite 7: Arbeitsweisen
SINUS 85 S0 & SINUS 85 M-BUS Dreiphasen-Wechselstrom-Elektrizitätszähler - Betriebsanleitung V_S85_1.0.2 12.11.2013 09:01_7/22 Arbeitsweisen Neustartverhalten Nach dem Einschalten des Zählers lädt dieser sein Betriebsprogramm (Firmware) aus dem internen Speicher. Dabei zeigt das Display für 3 Sekunden einen Segmenttest (alle Segmente werden gleichzeitig dargestellt) und die LED der Prüfausgänge eine Funktionsprüfung (LED leuchtet) an. -
Seite 8: Bedienung
SINUS 85 S0 & SINUS 85 M-BUS Dreiphasen-Wechselstrom-Elektrizitätszähler - Betriebsanleitung V_S85_1.0.2 12.11.2013 09:01_8/22 Bedienung Bedienelemente 4.1.1 Funktionselemente Funktionselemente 4.1.2 Tastenanordnung Bedientasten und LED-Prüfausgänge Wirk und Blind Anzeigen Der Zähler SINUS 85 verfügt über ein mehrzeiliges LC-Display (Flüssigkristallanzeige) ohne Hintergrund- beleuchtung zur Darstellung des Zählerstandes und weiterer Angaben sowie über zwei rote LED als Prüfausgänge. -
Seite 9: Anzeigenkapazität
SINUS 85 S0 & SINUS 85 M-BUS Dreiphasen-Wechselstrom-Elektrizitätszähler - Betriebsanleitung V_S85_1.0.2 12.11.2013 09:01_9/22 Grundanzeige im Beispiel Zählwerkstand mit 888888,88 kWh; Zählerstillstand anliegend Spannungen an L1, L2 und L3; aktiver Tarif 1; Zählerstillstand Anzeigebereich 1 für Zählerstand, Messwert, Menüname, Ergebnisse, Menüführung Anzeigebereich 2 für Kennzahlen, Zusatzangaben... -
Seite 10: Displaynavigation
SINUS 85 S0 & SINUS 85 M-BUS Dreiphasen-Wechselstrom-Elektrizitätszähler - Betriebsanleitung V_S85_1.0.2 12.11.2013 09:01_10/22 4.2.4 Displaynavigation Die Darstellung von Werten im Display kann über zwei Tasten bedient werden. Es wird in der Bedienung der Menüs unterschieden, welche Taste bedient wird und wie lange die Taste gedrückt gehalten wird, Bedienpfeile im Display signalisieren hierbei den vom Zähler erkannten Zustand:... -
Seite 11: 4.2.4.3 Std-Data-Menü
SINUS 85 S0 & SINUS 85 M-BUS Dreiphasen-Wechselstrom-Elektrizitätszähler - Betriebsanleitung V_S85_1.0.2 12.11.2013 09:01_11/22 4.2.4.3 Std-dAtA-Menü Das Funktionsmenü Std-dAtA enthält die verrechnungsfähigen Registrierwerte des Zählers (Zählerstände) – soweit der Zähler den eichrechtlichen Vorgaben entspricht – und dazu notwendige oder zulassungsrelevante Angaben. - Seite 12 SINUS 85 S0 & SINUS 85 M-BUS Dreiphasen-Wechselstrom-Elektrizitätszähler - Betriebsanleitung V_S85_1.0.2 12.11.2013 09:01_12/22 Leistungsfaktor alle 3 Phasen 13.7.0 Wirkleistung + in Phase L1 [W] 21.7.0 Wirkleistung + in Phase L2 [W] 41.7.0 Wirkleistung + in Phase L3 [W] 61.7.0 Wirkleistung + alle 3 Phasen [W] 1.7.0...
-
Seite 13: 4.2.4.5 Set-Menü
SINUS 85 S0 & SINUS 85 M-BUS Dreiphasen-Wechselstrom-Elektrizitätszähler - Betriebsanleitung V_S85_1.0.2 12.11.2013 09:01_13/22 4.2.4.5 SEt-Menü Das Funktionsmenü SEt enthält setzbar am Zähler einstellbare Werte für die Schnittstellen. Es werden Kennzahlen zur Benennung der dargestellten Größen verwendet. Die Auswahlmöglichkeit erfolgt mit der ersten Betätigung Lang der linken oder der rechten Taste von der Grundanzeige oder dem Grundmenü... -
Seite 14: Parametrierfunktion
SINUS 85 S0 & SINUS 85 M-BUS Dreiphasen-Wechselstrom-Elektrizitätszähler - Betriebsanleitung V_S85_1.0.2 12.11.2013 09:01_14/22 Einstieg in die angewählte Auswahl über nach 2 Sekunden einen Tastendruck Lang der linken oder Tastenbetätigung erscheint der rechten Taste – hier die Anwahl der der Pfeil, danach Taste Kennzahl 0.0.2, um die Adresse 00000000... -
Seite 15: 6 Schnittstellen
Die Drehmomente für Schrauben an Klemmstellen sind angegeben in DIN EN 60999-1. Impulsausgang In der Zählervariante SINUS 85 S0 ist je ein Impulsausgang für Wirk- und für Blindenergie vorhanden, eine Kommunikationsschnittstelle ist nicht vorhanden. Die Impulsausgänge geben eine der vom Zähler gemessenen Leistung proportionale Impulsfolge im Verhältnis der Ausgangsimpulskonstante R aus. -
Seite 16: 7 Kennzeichnungen
SINUS 85 S0 & SINUS 85 M-BUS Dreiphasen-Wechselstrom-Elektrizitätszähler - Betriebsanleitung V_S85_1.0.2 12.11.2013 09:01_16/22 Kennzeichnungen Leistungsschild Leistungsschildbeispiel SINUS 85 S0 7.1.1 Basisangaben Herstellername SINUS 85 S0 Typbezeichnung des Zählers = 5000 Imp./kWh/kvarh Konstantenangaben der Zählerkonstanten (R ) für die Zählerprüfausgänge Wirk und Blind (LED) in Imp/kWh bzw. in Imp/kvarh = 500 Imp./kWh/kvarh... -
Seite 17: Sicherungskennzeichnung
SINUS 85 S0 & SINUS 85 M-BUS Dreiphasen-Wechselstrom-Elektrizitätszähler - Betriebsanleitung V_S85_1.0.2 12.11.2013 09:01_17/22 Sicherungskennzeichnung Sicherungsetikett Ein Sicherungsetikett 15 mm × 10 mm ist jeweils seitlich links und rechts am Zähler angebracht. Technik Aufbau Der Zähler besteht aus einem mehrteiligen Kunststoffgehäuse. Ein Teil ist aus glasklarem Kunststoff gefertigt und deckt das darunter liegende LC-Display (Flüssigkristallanzeige) und das Leistungsschild ab. - Seite 18 SINUS 85 S0 & SINUS 85 M-BUS Dreiphasen-Wechselstrom-Elektrizitätszähler - Betriebsanleitung V_S85_1.0.2 12.11.2013 09:01_18/22 8.3.2 Schutzniveau Der Zähleraufbau entspricht der Schutzklasse 2 (Schutzisolation). Der Zähler erfüllt die Schutzstufe IP51 bei geschlossenen Klemmenabdeckungen. 8.3.3 Befestigung Die Montage erfolgt vornehmlich horizontal auf 35 mm Hutschiene nach DIN EN 60715:2001. Jedoch ist jede beliebige Einbaulage ohne Funktionseinschränkung möglich.
-
Seite 19: Außenansicht
SINUS 85 S0 & SINUS 85 M-BUS Dreiphasen-Wechselstrom-Elektrizitätszähler - Betriebsanleitung V_S85_1.0.2 12.11.2013 09:01_19/22 8.3.6 Außenansicht Zähleransicht 8.3.7 Anschlussplan Anschlussschaltung... -
Seite 20: 8.4 Technische Daten
SINUS 85 S0 & SINUS 85 M-BUS Dreiphasen-Wechselstrom-Elektrizitätszähler - Betriebsanleitung V_S85_1.0.2 12.11.2013 09:01_20/22 Technische Daten Hersteller TIP Thüringer Industrie Produkte GmbH Produktformbezeichnungen SINUS 85 S0 und SINUS 85 M-BUS Kurzbeschreibung Elektronischer-Dreiphasen-Vierleiter-Wechselstrom- Wirkverbrauchzähler im 4 TE Hutschienengehäuse Baumusterprüfbescheinigung DE MTP 13 B 009 MI-003 zugrundeliegende Wirkenergiezählernormen... -
Seite 21: 9 Begleitangaben
SINUS 85 S0 & SINUS 85 M-BUS Dreiphasen-Wechselstrom-Elektrizitätszähler - Betriebsanleitung V_S85_1.0.2 12.11.2013 09:01_21/22 Begleitangaben Einstellelemente Der inverkehrgebrachte Zähler besitzt keine Justageelemente und muss nicht justiert werden. Wartung Der Zähler benötigt nach ordnungsgemäßer Inbetriebnahme zum ordnungsgemäßen Betrieb keine Wartung. Beständigkeit und Zuverlässigkeit Die messtechnische Beständigkeit und Zuverlässigkeit unter Nennbetriebsbedingungen ist für einen Zeitraum von... -
Seite 22: Leerlaufprüfung
SINUS 85 S0 & SINUS 85 M-BUS Dreiphasen-Wechselstrom-Elektrizitätszähler - Betriebsanleitung V_S85_1.0.2 12.11.2013 09:01_22/22 9.11 Prüferleichterungen 9.11.1 Leerlaufprüfung Die Leerlaufprüfung kann in verkürzter Form durchgeführt werden. Hierbei ist zu kontrollieren, dass die LED des jeweiligen Prüfausganges binnen 30 Sekunden vom Blinken in ein Dauerleuchten wechselt, wenn der anliegende dreiphasige Strom, dessen cos phi = 1 bzw.
