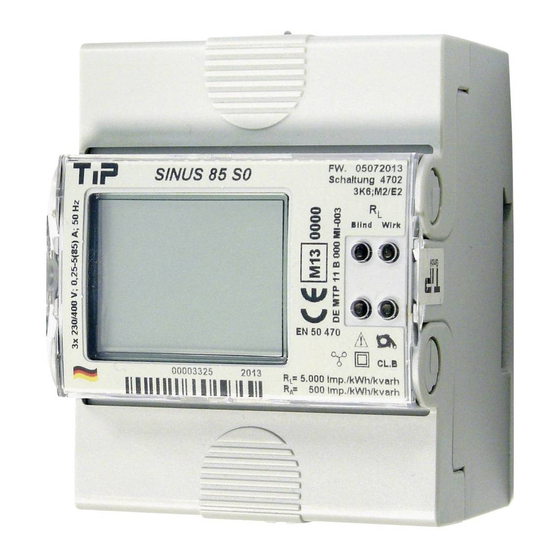

SINUS 85 S0 & SINUS 85 M-BUS
NUS 5//1 S0 & SINUS 5//1 M-BUS und SINUS 85 S0 & SINUS 85 M-BUS
Dreiphasen-Wechselstrom-Elektrizitätszähler - Betriebsanleitung
SINUS 5//1 S0 & SINUS 5//1 M-BUS
und
Dreiphasen-Wechselstrom-Elektrizitätszähler
05.12.2013
BETRIEBSANLEITUNG
eschreibung, getrennt nach Drehstrom - Zähler SINUS 85 und Messwandler - Drehstrom - Zähler SI
vom Hersteller,oder unter dem QR Code.

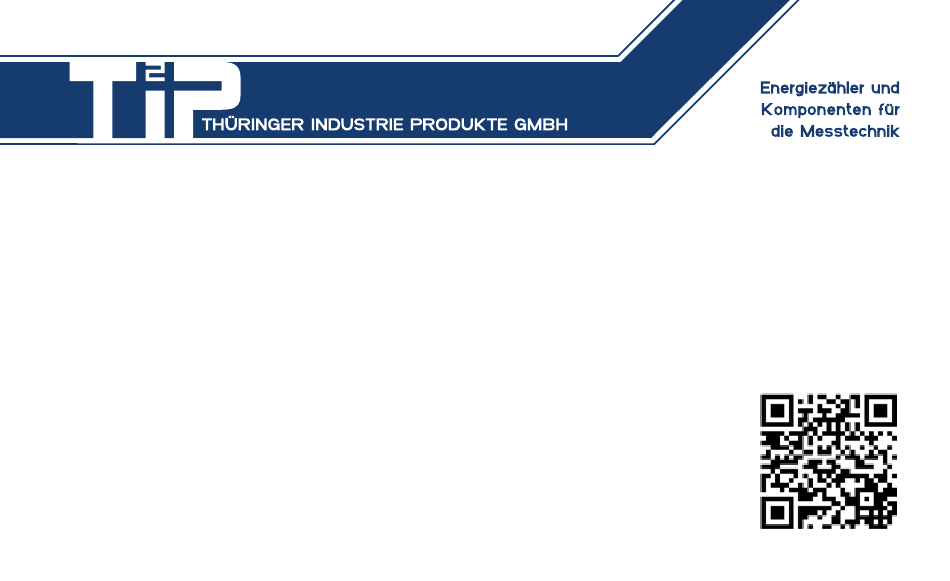

HINWEIS
Die ausführliche Beschreibung, getrennt nach Drehstrom - Zähler SINUS 85
und Messwandler - Drehstrom - Zähler SINUS 5//1 erhalten sie direkt vom
Hersteller, oder unter dem QR Code.
Werbung
Verwandte Anleitungen für TIP SINUS 85 S0
Inhaltszusammenfassung für TIP SINUS 85 S0
- Seite 1 SINUS 85 S0 & SINUS 85 M-BUS NUS 5//1 S0 & SINUS 5//1 M-BUS und SINUS 85 S0 & SINUS 85 M-BUS Dreiphasen-Wechselstrom-Elektrizitätszähler - Betriebsanleitung SINUS 5//1 S0 & SINUS 5//1 M-BUS Dreiphasen-Wechselstrom-Elektrizitätszähler 05.12.2013 BETRIEBSANLEITUNG eschreibung, getrennt nach Drehstrom - Zähler SINUS 85 und Messwandler - Drehstrom - Zähler SI vom Hersteller,oder unter dem QR Code.
- Seite 2 Bauart SINUS 85 ist ein direkt angeschlossener elektronischer Dreiphasen-Vierleiter-Wechselstromzäh- ler zur Messung elektrischer Arbeit in unterschiedlich belasteten Phasen. SINUS 5//1 ist ein an Stromwandler angeschlossener elektronischer Dreiphasen-Vierleiter- Wechselstromzähler zur Messung elektrischer Arbeit in unterschiedlich belasteten Phasen. Verwendung Der Zähler SINUS ist ein vollelektronisch selbsttätig arbeitender Wechselstrom-Elektrizitätszäh- ler zur Festinstallation in Dreiphasen-Vierleiternetzen und dazu bestimmt, elektrische Wirk- und Blindenergie zu messen und in bis zu zwei Energietarifen zu registrieren.
- Seite 3 Zulassungsversion Der Zähler SINUS mit MID-Konformitätskennzeichnung auf der Basis einer Baumusterprüfung ist als Verrechnungsmessgerät für die Registrierung elektrischer Wirkenergie vorgesehen. Im Einsatz als Verrechnungsmessgerät sind die in den Zulassungen/Prüfbescheinigungen dafür freigegebenen Betriebsweisen einzuhalten und der Funktionsumfang entsprechend der Typenschil- dangaben zu beachten! Weitere Merkmale Es gilt ein erweiterter EMV-Bereich von 2 kHz bis 150 kHz unter Berücksichtigung der Vorgaben des „Leitfaden zur Bewertung der Zuverlässigkeit und Messbeständigkeit von Elektrizitätszählern und...
- Seite 4 Wirkenergiemessteil nach Normen DIN-EN 50470-1:2006 und DIN-EN 50470-3:2006 Blindenergiemessteil nach Normen DIN EN 62052-11:2003 und DIN EN 62053-23:2003 EG-Baumusterprüfung nach MID-Richtlinie 2004/22/EG Betriebsmittel nach EMV-Richtlinie 2004/108/EG Impulsausgang nach Norm DIN EN 62053-31:1999 als passiver Impulsgeber der Impulsgeber- klassen A oder B Reiheneinbaugerät nach Norm DIN 43880:1988 in Baugröße 1, mit Gehäusebreite 4 TE = 72 mm Montage auf 35 mm Hutschiene (TH 35) nach DIN EN 60715:2001 Schutzstufen für Geräte und Gehäuse nach DIN EN 60529:1992...
- Seite 5 dürfen nicht installiert und/oder in Betrieb genommen werden. Der Zähler darf nur entsprechend seiner Bestimmung eingesetzt werden. Arbeiten an elektrischen Anlagen dürfen nur von dafür aus- gebildeten Personen durchgeführt werden. Es sind die einschlägigen Sicherheitsvorschriften und -maßnahmen zu beachten, anzuwenden und einzuhalten. Installationsort Der Zähler ist in einem Installationsgehäuse (UV-Schrank, Schaltschrank, Kleinverteilergehäuse etc.) mit Schutzstufe IP54 oder höher und auf einer 35-mm-Hutschiene nach DIN EN 60715:2001 fest...
- Seite 6 = 85 A bei symmetrisch belasteten Phasen. Varianten SINUS 85 S0 Grenzstromstärke 85 A, ein Impulsausgang für Wirk-, ein Impulsausgang für Blindenergie SINUS 85 M-BUS Grenzstromstärke 85 A, ein Impulsausgang für Wirkenergie, eine M-Bus-Schnittstelle Wandleranschlusszähler Sinus 5//1 Die Installation des Zählers erfolgt in halbdirekter Anschlussweise und dabei direkt angeschlossen an der zu messenden Spannung und indirekt angeschlossen über Stromwandler im Stromkreis des ver-...
- Seite 7 Es wird unterschieden in primärwertanzeigende und sekundärwertanzeigende Wandlermessungen. Primärwertanzeigende Wandlermessungen berücksichtigen in den Anzeigeergebnissen bereits Wandlerübersetzung bzw. -faktor vorgeschalteter Wandler und geben die reale Messgröße aus. Sekundärwertanzeigende Wandlermessungen berücksichtigen in den Anzeigeergebnissen nicht Wandlerübersetzung bzw. -faktor vorgeschalteter Wandler und geben ein Ergebnis aus, das im Verhältnis der Wandlerübersetzung der realen Messgröße entspricht.
- Seite 8 Für einen Zähler mit der Stromangabe 0,01-1(6) A auf dem Leistungsschild gilt: Anlaufstromstärke I = 0,002 A Mindeststromstärke I = 0,01 A Übergangsstromstärke I = 0,05 A Bemessungsstromstärke I = 1 A Grenzstromstärke I = 6 A bei symmetrisch belasteten Phasen. Varianten SINUS 5//1 S0 Grenzstromstärke 6 A, ein Impulsausgang für Wirk-, ein Impulsausgang für Blindenergie SINUS 5//1 M-BUS Grenzstromstärke 6 A, ein Impulsausgang für Wirkenergie, eine M-Bus-Schnittstelle...
- Seite 9 Vorsicherungen SINUS 5//1 Es sind als Zählervorsicherungen nur in den Messspannungspfaden Überstromschutzorgane von höchstens 6 A zu installieren (z. B. Ganzbereichssicherungen, Leitungsschutzschalter). In den Se- kundärstromkreisen der Stromwandler (der Ausgangsseite der Stromwandler) dürfen keine Über- stromschutzorgane oder Unterbrecher vorhanden sein. Leitungsquerschnitte 80A Die verwendeten Leitungen sind hinsichtlich der Stromdichte und Verlegebedingungen so zu be- messen, dass sich die Leiter unter den auftretenden Umgebungs- und Belastungsbedingungen auf...
- Seite 10 installierte Leitungslänge zwischen Zähler und Wandler und ggf. Vorgaben nur regional gültiger Regelungen berücksichtigen. Schraubklemmen 80A Das Klemmvermögen der Strom-/Spannungs- und Nullklemmen beträgt minimal 2,5 mm² und maximal 25 mm². Zu verwenden ist die Schrauberklingenform SL für Schlitzschrauben mit einer Größe von 5,5 mm × 1,0 mm. Das empfohlene Anzugsdrehmoment für die M5-Klemmenschraube beträgt 2,5 Nm.
- Seite 11 Das empfohlene Anzugsdrehmoment für die M3-Klemmenschraube beträgt 0,5 Nm. Das Klemmvermögen der Zusatzklemmen beträgt minimal 0,25 mm² und maximal 1,5 mm². Zu verwenden ist die Schrauberklingenform SL für Schlitzschrauben mit einer Größe von 3,5 mm × 0,6 mm. Das empfohlene Anzugsdrehmoment für die M2,5-Klemmenschraube beträgt 0,4 Nm. Mehrdrähtige Leiterenden sind vor dem Einklemmen mit einer passenden Aderendhülse zu versehen.
- Seite 12 Übereinstimmung.Es ist zu überprüfen, dass die Anschaltung des Zählers seiner Anschlussart und der im Schaltbild dargestellten Weise entspricht und die erforderlichen Abschaltbedingungen einge- halten werden.Die Überstromschutzeinrichtung (Zählervorsicherung) darf den maximal zulässigen Wert nicht überschreiten.Die installierten Leiterquerschnitte müssen normgerecht gewählt sein und die Vorgaben der Anschlussbedingungen erfüllen.Die Leiterenden der Installationsleitungen müssen ausreichend weit in die Schraubklemmen des Zählers eingeführt und die Schrauben mit den erfor- derlichen Drehmomenten angezogen sein.
- Seite 13 Drehfeldes an den Zähleranschluss-klemmen auf Vorhandensein. Kontrolle des Zählerstillstandes – die Anzeige-LED (die Prüfausgänge R ) rechts neben dem Zählerdisplay müssen dauerhaft rot leuchten.Einschalten der nach dem Zähler installierten Abgangssicherungen – Zähleranlauf und Lastaufnahme. Inbetriebnahme über Stromwandler angeschlossener Zähler Die Inbetriebnahme des Zählers erfolgt schrittweise und erst nach vollständig abgeschlossener Installation und anschließender Installationskontrolle.
- Seite 14 kundärströme – Zähleranlauf und Lastaufnahme müssen phasenweise für jede zusammengehörige Paarung Messspannung mit Wandlersekundärstrom erfolgen und überprüft werden, die sich erge- benden phasenweisen Energiearten und -richtungen müssen plausibel zur Anlageninstallation sein. Neustartverhalten Nach dem Einschalten des Zählers lädt dieser sein Betriebsprogramm (Firmware) aus dem internen Speicher.
- Seite 15 Abschaltvorgang in einen nichtflüchtigen Speicher (EEPROM) gesichert und bleiben dort für min- destens 10 Jahre erhalten. Phasenausfallerkennung Am Zähler anliegende Phasenspannungen werden durch die dargestellten Ziffern der Symbolgrup- pe „L123“ angezeigt. Bei fehlenden Phasenspannungen sind die jeweiligen Ziffern der Symbol- gruppe ausgeblendet.
- Seite 16 Messabweichung Die Messabweichungen liegen entsprechend der auf dem Zähler angebrachten Genauigkeitsklasse und unter Verwendung innerhalb der zulässigen Betriebsbedingungen immer innerhalb der in der MID-Richtlinie 2004/22/EG geforderten Grenze. Rücklaufhemmung Voraussetzung ist die Kennzeichnung des Zählers als Einrichtungszähler mit dem Klinkensymbol für Rücklaufhemmung .Ist die vektorielle Summe aus den drei Einzelphasenleistungen am Zähler positiv, wird die resultierende Energiemenge vom Zähler registriert.
- Seite 17 Weicht am Zähler eine der drei Einzelphasenleistungen in ihrer Richtung von der vektoriellen Sum- me aus den drei Einzelphasenleistungen ab, d. h. fließt in einer Installationsphase die Energie in entgegengesetzter Richtung durch den Zähler (z. B. bei vertauschtem Stromein- und -ausgang), so zeigt der Zähler an den Energieart- / -richtungsindikatoren durch einen blinkenden Indikatorpfeil die abweichende Energierichtung an, die Richtung der vektoriellen Summe wird durch einen dau- erhaften Indikatorpfeil gekennzeichnet.
- Seite 18 12 Plombierösen 3 Tarifklemmen oben / unten 4 Klemmen für S0-Ausgang 1 Nullklemmenleiste oder Schnittstellen tasten und LED-Prüfausgänge Wirk und Blind 6 Typenschild 13 Sicherungsmarke (seitlich) 9 LED für Wirkenergie 10 LED für Blindenergie 7 Scroll-Taste 8 Set-Taste hler SINUS verfügt über ein mehrzeiliges LC-Display (Flüssigkristallanzeige) ohne Hintergru 5 Display lung des Zählerstandes und weiterer Angaben sowie über zwei rote LED als Prüfausgänge 11 Plombierbare...
- Seite 19 Ansicht Zähleranzeige Segmenttest alle möglichen Segmente des Displays werden beim Neustart gleichzeitig für 3 Sekunden dargestellt Softwareversion Beispiel„02072013“ wird nur beim Neustart für 4 Sekunden ange- zeigt, zusätzlich die Angabe „SoFt“ Herstellernummer Beispiel „08154711“ wird beim Neustart für 4 Sekunden angezeigt zusätzlich die Angabe „IdEnt“...
- Seite 20 Grundanzeige Beispiel Zählwerkstand mit 88888,888 kWh; im Zählerstillstand anliegend Spannungen an L1, L2 und L3; aktiver Tarif 1; Zählerstillstand Anzeigebereich 1 für Zählerstand, Messwert, Menüname, Ergebnisse, Menüführung Anzeigebereich 2 für Kennzahlen, Zusatzangaben...
- Seite 21 Einheit Einheit für Anzeigebereich 1 Energieart- / Zählerstillstand oder aktuell anliegende -richtungsindikatoren und -richtung in Vektorendarstellung, in der die Zähleranlaufbedingungen überschritten sind (getrennt nach +P; –P; +Q; –Q) und Energierichtungskontrolle Spannungsphasen aktuell anliegende Spannungsphasen und anlie- gendes Drehfeld rechts- oder linksdrehend...
- Seite 22 Tarifstellung aktuell registrierender Tarif oder Tarifzuordnung des angezeigten Zählerstandes Zusatzgrößen Zuordnung zu Hilfswerten Bedienpfeile nur bei Tastenbedienung Tastendruck Lang und Tastendruck Länger angezeigt...
- Seite 23 Handsymbol nur bei Messwandlerzählern mit noch nicht abgeschlossener Einstellung des Stromwandler- Übersetzungsfaktors blinkend angezeigt, nach abgeschlossener einmal möglicher Einstellung ist das Handsymbol erloschen; Anzeigenkapazität SINUS 85 Die Anzeigenstelligkeit der Energieregister beträgt im Neuzustand 6 Dezimalstellen (Vorkommastel- len) Kilowattstunden (kWh) und 2 dezimale Nachkommastellen und befindet sich im Bereich 1 des Displays.
- Seite 24 Die maximale Registrierkapazität des Zählwerkes mit Stelligkeit 8+0 beträgt 99 999 999 kWh und umfasst die Energiemenge, die einer Betriebszeit von etwa 4000 Stunden (etwa 5,5 Monate) bei sekundärem Grenz- strom, Referenzspannung, Leistungsfaktor 1 und größtem einstellbarem Stromwandlerfaktor 6000 entspricht. Displaynavigation Die Darstellung von Werten im Display kann über zwei Tasten bedient werden.Es wird in der Bedienung der Menüs unterschieden, welche Taste bedient wird und wie lange die Taste gedrückt gehalten wird, Bedienpfeile...
- Seite 25 Länger: länger als 5 Sekunden – es erscheint nach 4 Sekunden zusätzlich der untere Bedienpfeil, nach insge- samt 5 Sekunden ohne Loslassen dann der Rücksprung in die Grundanzeige. Das Grundmenü wird nur über Tastenbetätigung Kurz aufgerufen und bedient und verwendet keine Kennzah- len.
- Seite 26 Zählerstillstand Energierichtung +P und +Q keine Spannung an L2 Anschlussfehler +P und -P Grundanzeige In der Grundanzeige des Displays (nach einem Neustart oder dem manuellen oder automatischen Rück- sprung in die Grundanzeige) werden gleichzeitig angezeigt: der Wirkenergiezählerstand für bezogene Energie des aktiven Energietarifes in kWh, die Einheit „kWh“, die anliegenden Spannungsphasen in Auswahl an „L123“, der aktive Energietarif „T1“...
- Seite 27 der ersten Betätigung Kurz der linken Taste und danach nur über Tastendruck Kurz mit linker oder rechter Taste. Mit der linken Taste erfolgt nacheinander mit Betätigung Kurz die Auswahl der elek- trischen Größen V, A, W, VA, VAr, Frequenz und Cos. Mit der rechten Taste erfolgt mit Betätigung Kurz nacheinander die Auswahl der Phasenzuordnung L123 oder einzeln L1, L2 und L3.
- Seite 28 zulassungsrelevante Angaben.Es werden Kennzahlen zur Benennung der dargestellten Größen ver- wendet.Die Auswahlmöglichkeit erfolgt mit der ersten Betätigung Lang der linken oder der rechten Taste von der Grundanzeige oder dem Grundmenü ausgehend, danach kann mit Tastendruck Kurz der linken Taste zwischen den vorhanden Menüs Std-dAtA, AbL-dAtA, SEt oder PArA ausgewählt werden.
- Seite 29 2.8. -A, Arbeitswert T2 [kWh] 3.8.1 +R, Arbeitswert T1 [kvarh] 3.8.2 +R, Arbeitswert T2 [kvarh] 4.8.1 -R, Arbeitswert T1 [kvarh] 4.8.2 -R, Arbeitswert T2 [kvarh] 4.2.4.4 AbL-dAtA-Menü Das Funktionsmenü AbL-dAtA enthält die Service-Angaben des Zählers. Es werden Kennzahlen zur Benennung der dargestellten Größen verwendet. Die Auswahlmöglichkeit erfolgt mit der ersten Betätigung Lang der linken oder der rechten Taste von der Grundanzeige oder dem Grundmenü...
- Seite 30 Menüname Kennzahl Bedeutung AbL-dAtA Service-Datensatz 0.0.0 Herstellernummer des Zählers 0.0.1 M-Bus Primäradresse (nur bei SINUS M-BUS relevant) 0.0.2 M-Bus Sekundäradresse (nur bei SINUS M-BUS relevant) 0.4.2 Stromwandlerfaktor 32.7.0 Spannung in Phase L1 [V] 52.7.0 Spannung in Phase L2 [V] 72.7.0 Spannung in Phase L3 [V] 31.7.0 Strom in Phase L1 [A]...
- Seite 31 41.7.0 Wirkleistung + in Phase L2 [W] 61.7.0 Wirkleistung + in Phase L3 [W] 1.7.0 Wirkleistung + alle 3 Phasen [W] 23.7.0 Blindleistung + in Phase L1 [var] 43.7.0 Blindleistung + in Phase L2 [var] 63.7.0 Blindleistung + in Phase L3 [var] 3.7.0 Blindleistung + alle 3 Phasen [var] 9.7.0...
- Seite 32 Menüname Kennzahl Bedeutung Wertebereich Setzbare Werte 0.0.1 M-Bus Primäradresse 00000000 … 00000250 0.0.2 M-Bus Sekundäradresse 00000000 … 99999999 c90.9 optional M-Bus-Baudrate [Bd] 300 … 19200 0.3.8 Ausgangsimpulsbreite ti max 00000 … 59999 Die Einstellung setzbarer Werte ist wiederholbar, der Zugang ist nicht geschützt und es erfolgt keine Protokollierung über durchgeführte Veränderungen.
- Seite 33 Menüname Kennzahl Bedeutung Wertebereich para Parametrierbarer Wert 0.4.2 Stromwandlerfaktor 00001… 06000 Die Einstellung parametrierbarer Werte kann nur einmalig erfolgen und ist nicht wiederholbar. Programmierung - Setzfunktion Grundanzeige im Zählerstillstand Beispiel Zählwerkstand mit 88888,888 kWh; anliegend Spannungen an L1, L2 und L3; aktiver Tarif 1;...
- Seite 34 Es erscheint die Angabe Std-dAtA Auswahlmöglichkeiten: Blättern mit Tastendruck Kurz zwischen Std-dAtA, AbL-dAtA, den Auswahlmöglichkeiten zu SEt Set, para Einstieg in die Menüebene mit der nach 2 Sekunden Tastenbe- ersten Betätigung Lang der linken oder tätigung erscheint der Pfeil, der rechten Taste – hier die Anwahl des danach Taste loslassen SEt-Menüs im Anzeigebereich 1 mit oberem Bedienpfeil...
- Seite 35 Einstieg in die angewählte Auswahl über nach 2 Sekunden Tastenbe- einen Tastendruck Lang der linken oder tätigung erscheint der Pfeil, der rechten Taste – hier die Anwahl danach Taste loslassen der Kennzahl 0.0.2, um die Adresse 00000000 zu verändern Tastendruck Kurz rechte Taste zählt die editierbare Stelle blinkt: editierbare Stelle hoch 0 …...
- Seite 36 EdIt wechselt zu EntEr eingestellte Alternativen: Sekundäradresse: Übernehmen der Einstellung oder 87654321 Wert erneut einstellen Funktion blinkt: enter … 0.0.2 … enter … übernehmen: nach 2 Sekunden Tastenbe- Tastendruck Lang der linken oder der tätigung erscheint der Pfeil, rechten Taste schließt mit Speichern des danach Taste loslassen eingestellten Wertes ab erneut einstellen:...
- Seite 37 im Beispiel neu eingestellte M-Bus-Sekundäradresse mit dem Wert 87654321 in der oberen Zeile und zugehörige Kennzahl 0.0.2 in der unteren Zeile Wird der Setzvorgang unterbrochen und nicht zuende geführt, kehrt der Zäh- ler 5 Minuten nach der letzten Tastenbetätigung selbsttätig in die Grundan- zeige zurück.
- Seite 38 Verlassen der Grundanzeige mit der ersten nach 2 Sekunden Tastenbe- Betätigung Lang der linken oder der tätigung erscheint der Pfeil, rechten Taste – hier die Grundanzeige im danach Taste loslassen Zählerstillstand mit oberem Bedienpfeil Es erscheint die Angabe Std-dAtA Auswahlmöglichkeiten: Blättern mit Tastendruck Kurz zwischen Std-dAtA den Auswahlmöglichkeiten zu PArA...
- Seite 39 Die Kennzahl 0.4.2 für den aktuellen Auswahlmöglichkeit: Stromwandlerfaktor im Anzeigebereich 2 0.4.2 und Handsymbol als Einstellaufforderung Einstieg über einen Tastendruck Lang nach 2 Sekunden Tastenbe- der linken oder der rechten Taste – tätigung erscheint der Pfeil, die Anwahl der Kennzahl 0.4.2, um den danach Taste loslassen Stromwandlerfaktor 00001 zu verändern Tastendruck Kurz rechte Taste zählt die...
- Seite 40 Tastendruck Kurz rechte Taste zählt die editierbare Stelle blinkt: editierbare Stelle hoch - letzte Stelle 0 … _ … 0 … _ … rechts wird eingestellt auf z. B. „0“ Funktion blinkt: Tastendruck Kurz linke Taste wechselt edit … 0.4.2 … edit … Funktion zu EntEr EdIt wechselt zu EntEr eingestellter Übersetzungs-...
- Seite 41 Als Quittung der abgeschlossenen Über- Übernahmebestätigung: nahme des neuen Stromwandlerfaktors 01250 wechselt EntEr zu LoC – das blinkende Funktion blinkt: Handsymbol erlischt Loc … 0.4.2 … Loc … erneut einstellen: editierbare Stelle blinkt: Tastendruck Kurz linke Taste ändert die 0 … _ … 0 … _ … Funktion wieder zu Edit und die Funktion blinkt: editierbare Stelle steht wieder links...
- Seite 42 Wird der Parametriervorgang unterbrochen und nicht zuende geführt, kehrt der Zähler 5 Minuten nach der letzten Tasten-betätigung selbsttätig in die Grundanzeige zurück. Bis dahin vorgenomme- ne Veränderungen gehen dabei verloren. Hinweise: Solange das Handsymbol blinkend angezeigt wird, sind die vom Zähler registrierten Wer- te nicht zu Verrechnungs-zwecken zugelassen –...
- Seite 43 galvanisch getrennt. Ohne anliegende Steuerspannung (0 V) registriert der Zähler im Energietarif T1. Die Ansteuerung zur Umschaltung nach T2 erfolgt mit Wechselspannung im Effektivwertebe- reich 180 V…260 V. Die Leistungsaufnahme beträgt etwa 0,3 VA bei AC 230 V. Durch fehlerhaf- ten oder falschen Schnittstellenanschluss oder -betrieb kann deren Funktion beeinträchtigt oder zerstört werden,eine Beeinflussung oder Veränderung von Mess-oder Zählergebnissen ist jedoch nicht möglich.Das Klemmvermögen der Tarifsteuereingangsklemmen beträgt minimal 0,25 mm²...
- Seite 44 voreingestellte maximale Ausgangsimpulsbreite (t ) beträgt 35 ms. Die maximale Ausgangsim- i max pulsbreite (t ) ist in Millisekunden-Schritten einstellbar im SEt-Menü unter der Kennzahl 0.3.8 i max ab etwa 1 ms bei Eingabewert 00000 bis zu etwa 30 s bei Eingabewert 30000 und zu einem 1-zu-1-Tastverhältnis bei Eingabewert über 30000.
- Seite 45 Kommunikationsschnittstelle In der Zählervariante SINUS M-BUS sind ein Impulsausgang für Wirkenergie und eine M-Bus-Kom- munikationsschnittstelle vorhanden, ein Impulsausgang für Blindenergie ist nicht vorhanden. Die Kommunikationsschnittstelle ist nach DIN EN 13757-2 und DIN EN 13757-3 ausgeführt. Die Verdrahtung erfolgt über eine verdrillte Zweidrahtleitung, die Übertragung bitseriell asyn- chron (Start-Stopp) im Halbduplexbetrieb.
- Seite 46 gen der Klemmen der Kommunikationsschnittstelle beträgt minimal 0,25 mm² und maximal 1,5 mm². Mehrdrähtige Leiterenden sind vor dem Einklemmen mit einer Aderendhülse zu versehen. Zu verwenden ist die Schrauberklingenform für Schlitzschrauben mit einer Größe von 3,5 mm × 0,6 mm.Das empfohlene Anzugsdrehmoment für die Klemmen der Kommunikationsschnittstelle beträgt 0,4 Nm.
- Seite 47 Basisangaben Herstellername SINUS 85 SO / SINUS 5//1 S0 Typbezeichnung des Zählers = 5000 Imp./kWh/kvarh Konstantenangaben der Zählerkonstanten (RL) für die Zählerprüfaus- gänge = 20.000 Imp./kWh/kvarh Wirk und Blind (LED) in Imp/kWh bzw. in Imp/kvarh = 500 Imp./kWh/kvarh Konstantenangaben der Zählerkonstanten (RA) für die elektrischen = 5.000 Imp./kWh/kvarh Impulsausgänge in Imp/kWh bzw.
- Seite 48 0,25-5(85) A bzw. 0,01-1(6) A Stromangabe der Minimalstrom-, Referenzstrom- und Grenzstrom- stärke 50 Hz Frequenzangabe des Referenzfrequenzbereiches Umgebungsbedingungen Umgebungsklasse für den Grenzbetriebstemperaturbereich (–25 °C bis +55 °C) M2/E2 Umgebungsklassen für die zulässigen mechanischen und elektroma- gnetischen Umgebungsbedingungen (erhebliche bis starke Schwin- gungen und Erschütterungen;...
- Seite 49 Symbole Symbol Nr. 1 Zähler zur Verwendung in Dreiphasen-Vierleiter-Netzen Symbol Nr. 2 Zähler zur Verwendung in Einphasen-Zweileiter-Netzen beim SINUS 85 ohne MID Symbol Nr. 3 Rücklaufhemmung eines Zählwerkes – Zählwerk für eine Energierichtung Symbol Nr. 4 Zählwerke für zwei Energierichtungen (ohne MID) Symbol Nr.
- Seite 50 Gehäuse Das Gehäuse besteht aus mehreren miteinander mehrfach verrasteten Einzelteilen,die nach ihrer Montage nicht wieder demontiert werden können. Über den Zugängen zu den Klemmenschrauben der Anschlüsse befinden sich schwenkbare Abdeckungen, die nach erfolgter Installation zu schlie- ßen sind. Die Abdeckungen können gegen unbefugten Zugriff gesichert werden. Material Die Display- und Typenschildabdeckung besteht aus glasklarem Polycarbonat.
- Seite 51 Abmaße...
- Seite 52 Anschlussplan SINUS 85 SINUS 85 SINUS 5//1...
- Seite 53 Technische Daten SINUS 85 Hersteller TIP Thüringer Industrie Produkte GmbH Produktformbezeichnungen SINUS 85 S0 und SINUS 85 M-BUS Kurzbeschreibung Elektronischer-Dreiphasen-Vierleiter- Wechselstrom-Wirkverbrauch-zähler im 4 TE Hutschienengehäuse Baumusterprüfbescheinigung DE MTP 13 B 009 MI-003 zugrundeliegende Wirkenergiezählernormen EN 50470-1:2006; EN 50470-3:2006 Schaltungsart Dreiwattmeter-Zähler (drei Messwertaufnehmer)
- Seite 54 Stromstärkeangaben nach Zähleraufdruck Anlaufstromstärke = 0,02 A (symmetrisch je Phase) Mindeststromstärke (siehe Zähleraufdruck) = 0,15 A oder 0,25 A Übergangsstromstärke = 0,5 A Referenzstromstärke (siehe Zähleraufdruck) = 5 A oder 10 A oder 20 A Grenzstromstärke (siehe Zähleraufdruck) = 60 A oder 65 A oder 80 A oder 85 A Genauigkeitsklasse (siehe Zähleraufdruck) Klasse A (MPE = ±...
- Seite 55 Impulskonstante, optisch (siehe Zählerauf- ; Standard 5000 imp/kWh (0,2 Wh/imp) druck) Impulskonstante, elektrisch (siehe Zähler- ; Standard 500 imp/kWh (2 Wh/imp) aufdruck) Impulszahl/Messzeit für Wiederholpräzision mindestens 2 Impulse und 20 Sekunden Integrationszeit Impulsausgang, elektrisch passiv potentialfrei, nach DIN EN 62053-31 Klasse A und B Impulsparameter, elektrisch = 30 V, I...
- Seite 56 Funktionsfrequenzbereich erweitert 40 Hz bis 65 Hz Wirkleistungsaufnahme im Spannungspfad bei U und f je Phase ≤ 0,5 W Scheinleistungsaufnahme im Spannungspfad bei U und f je Phase ≤ 0,6 VA, cosφ 0,8k Scheinleistungsaufnahme im Strompfad bei I ≤ 0,25 VA je Phase, bei I ≤...
- Seite 57 Schutzstufe Gehäuse IP 51, bei angebrachtem Klem- mendeckel Hüllmaße Baugröße 2, Tiefenmaß 56 mm, 4 Teilungs- einheiten Außenmaße 72 mm breit, 90 mm hoch, 63 mm tief Befestigung Hutschiene TH 35 horizontal (jedoch lageun- abhängig) Verwendung Installationsgerät; Elektroenergiezähler Strommessung Stromübertrager mit Nebenschluss-Shunt Stromversorgung intern Schaltnetzteil dreiphasig Messwertverarbeitung...
- Seite 58 Klemmenschrauben Zusatzklemmen Gewinde M2,5; nom. 0,4 Nm; SL 3,5 mm × 0,6 mm Klemmvermögen Strom-/Spannungsan- minimal: 2,5 mm²; maximal: flexibel 25 mm² schlüsse Klemmenschrauben Strom-/Spannungsan- Gewinde M5; nom. 2,5 Nm; SL 5,5 mm × schlüsse 1,0 mm Anschluss Direktanschluss, ohne Trennstelle zwischen Strom- und Spannungs-system der jeweiligen Phasen Vorsicherung Strom-/Spannungsanschlüsse...
- Seite 59 Kurzbeschreibung Elektronischer-Dreiphasen-Vierleiter-Wechsel- strom-Messwandler-Wirkverbrauchzähler im 4 TE Hutschienengehäuse Schaltungsart Dreiwattmeter-Zähler (drei Messwertaufnehmer) Netzanschluss Dreiphasen-Vierleiter-Drehstromnetz, wandlermessend Anlaufstromstärke = 0,002 A (symmetrisch je Phase) Mindeststromstärke (siehe Zähleraufdruck) = 0,01 A Übergangsstromstärke = 0,05 A Bemessungsstromstärke (siehe Zählerauf- = 1 A oder 5 A druck) Grenzstromstärke (siehe Zähleraufdruck) = 6 A...
- Seite 60 Impulskonstante, optisch (siehe Zähleraufdruck) ; Standard 20.000 imp/kWh (0,05 Wh/imp) Impulskonstante, elektrisch (siehe Zähler- ; Standard 5000 imp/kWh (0,2 Wh/imp) aufdruck) Scheinleistungsaufnahme im Strompfad bei I ≤ 0,004 VA je Phase, bei I ≤ 0,06 VA je Phase Anlaufstrom tatsächlich (dreiphasig) I ≈...
- Seite 61 Vorsicherung Spannungsanschlüsse Ganzbereich, maximal 6 A Gewicht zirka 0,23 kg Wartung Der Zähler benötigt nach ordnungsgemäßer Inbetriebnahme zum ordnungsgemäßen Betrieb keine Wartung. Funktionsfehlererkennung Der Zähler verfügt über keine Eigenfehlererkennung und daraus resultierenden Meldungen. Folgende Ausnahme gilt: können die Zählerstände nicht ordnungsgemäß abgespeichert werden ist der Zähler als „...
- Seite 62 Sicherungsstellen Die Verletzung oder Entfernung von Gehäusebestandteilen, Konformitätskennzeichen, Herstel- ler-Gehäusesicherungsmarken, eichrechtlichen Haupt- oder Sicherungsstempeln/-marken oder Veränderungen am Zählergehäuse oder der Aufschriften führen zum vorzeitigen Erlöschen der Eichgültigkeit des Gerätes (EO 1988; Teil 4, § 13), der Gewährleistung und der Produkthaftung. Lagerung und Transport Die Lagerung und der Transport haben bei Temperaturen im Bereich von –40 °C bis +70 °C (1K5 bzw.
- Seite 63 Richtlinie 2004/22/EG des Europäischen Parlamentes und des Rates vom 31.März 2004 über Messgeräte Hersteller: TIP Thüringer Industrie Produkte GmbH | Bahnhofstr. 26 | D-99842 Ruhla und wird nachgewiesen durch die vollständige Einhaltung der Norm: Die bezeichneten Produkte, auf die sich die Erklärung bezieht, stimmen mit den folgenden Normen oder normativen Dokumenten überein: EN 50470 Teil 1 (Elektromechanische Zähler, Genauigkeitsklassen A, B und C)
- Seite 64 Der Nachdruck sowie jede Art von Vervielfältigung – auch auszugsweise – sind nur mit schriftlicher Genehmigung der Thüringer Industrie Produkte GmbH zulässig. NUS 5//1 S0 & SINUS 5//1 M-BUS und SINUS 85 S0 & SINUS 85 M-BUS Es gelten die Allgemeinen Lieferbedingungen für Erzeugnisse und Leistungen Dreiphasen-Wechselstrom-Elektrizitätszähler - Betriebsanleitung...
