Dreiphasen-Wechselstrom-Elektrizitätszähler - Betriebsanleitung
V_S85_1.0.2
4.2.4

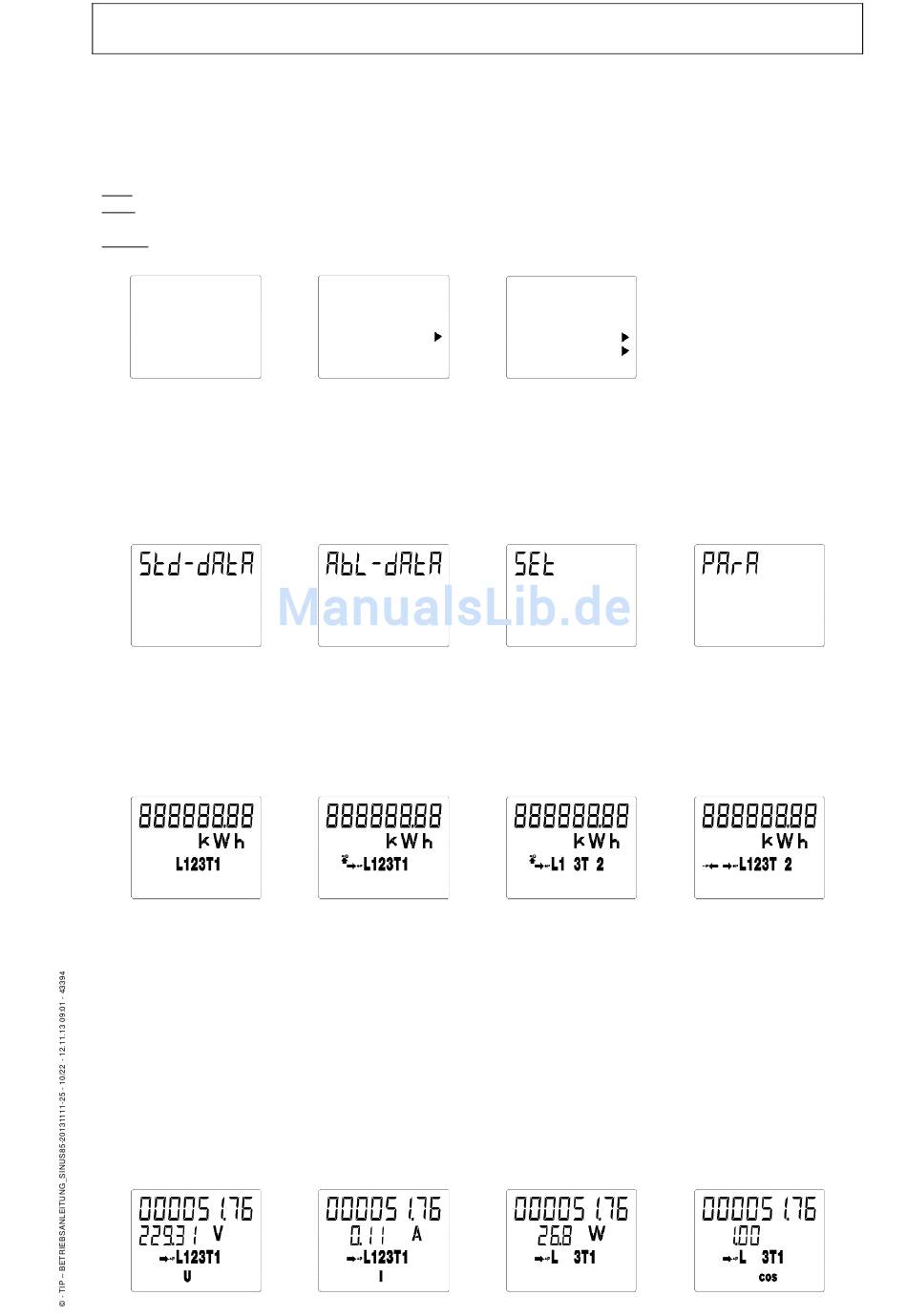

Displaynavigation
Die Darstellung von Werten im Display kann über zwei Tasten bedient werden.
Es wird in der Bedienung der Menüs unterschieden, welche Taste bedient wird und wie lange die Taste gedrückt
gehalten wird, Bedienpfeile im Display signalisieren hierbei den vom Zähler erkannten Zustand:
Kurz:
kürzer als 2 Sekunden – Funktionen verschieden und unten beschrieben
Lang:
länger als 2 Sekunden und kürzer als 5 Sekunden – es erscheint der obere Indikatorpfeil, Funktionen
verschieden und unten beschrieben
Länger: länger als 5 Sekunden – es erscheint nach 4 Sekunden zusätzlich der untere Bedienpfeil, nach
insgesamt 5 Sekunden ohne Loslassen dann der Rücksprung in die Grundanzeige
Tastendruck Kurz
Das Grundmenü wird nur über Tastenbetätigung Kurz aufgerufen und bedient und verwendet keine Kennzahlen.
Die weiteren Funktionsmenüs werden mit verschieden Tastenbetätigungen Kurz oder Lang bedient und bauen
auf Kennzahlen auf.
Die Auswahlmöglichkeit der Funktionsmenüs erfolgt mit der ersten Betätigung Lang der linken oder der rechten
Taste von der Grundanzeige oder dem Grundmenü ausgehend. Danach kann mit Tastendruck Kurz der linken
Taste zwischen den vorhandenen Funktionsmenüs Std-dAtA, AbL-dAtA, SEt oder PArA ausgewählt werden, der
Einstieg in das ausgewählte Menü erfolgt über einen Tastendruck Lang der linken oder der rechten Taste.
4.2.4.1 Grundanzeige
In der Grundanzeige des Displays (nach einem Neustart oder dem manuellen oder automatischen Rücksprung in
die Grundanzeige) werden gleichzeitig angezeigt: der Wirkenergiezählerstand für bezogene Energie des aktiven
Energietarifes in kWh, die Einheit "kWh", die anliegenden Spannungsphasen in Auswahl an "L123", der aktive
Energietarif "T1" oder "T2" und die anliegende Energierichtung durch die Energieart- und -richtungsindikatoren.
Der Anzeigebereich der Kennzahl (Bereich 2) bleibt dabei leer.
Zählerstillstand
4.2.4.2 Grundmenü
Das Grundmenü dient der gleichzeitigen Darstellung des Wirkenergiezählerstandes für bezogene Energie im
aktiven Energietarif und aktuell am Zähler anstehender elektrischer Werte.
Es werden keine Kennzahlen zur Benennung der dargestellten Größen verwendet.
Die Bedienung erfolgt mit der ersten Betätigung Kurz der linken Taste und danach nur über Tastendruck Kurz mit
linker oder rechter Taste.
Mit der linken Taste erfolgt nacheinander mit Betätigung Kurz die Auswahl der elektrischen Größen V, A, W, VA,
VAr, Frequenz und Cos. Mit der rechten Taste erfolgt mit Betätigung Kurz nacheinander die Auswahl der
Phasenzuordnung L123 oder einzeln L1, L2 und L3.
Der der getroffenen Auswahl entsprechende aktuell am Zähler anliegende elektrische Wert wird im Bereich 2 des
Displays angezeigt.
Der Bereich 1 des Displays zeigt wie in der Grundanzeige immer den Wirkenergiezählerstand für bezogene
Energie des aktiven Energietarifes in kWh an.
Spannungsanzeige L123
SINUS 85 S0 & SINUS 85 M-BUS
Tastendruck Lang
Energierichtung +P und +Q
Stromanzeige L123
Tastendruck Länger
keine Spannung an L2
Leistungsanzeige L3
12.11.2013 09:01_10/22
nur Messwandlerzähler
Anschlussfehler +P und -P
Leistungsfaktoranzeige L3
