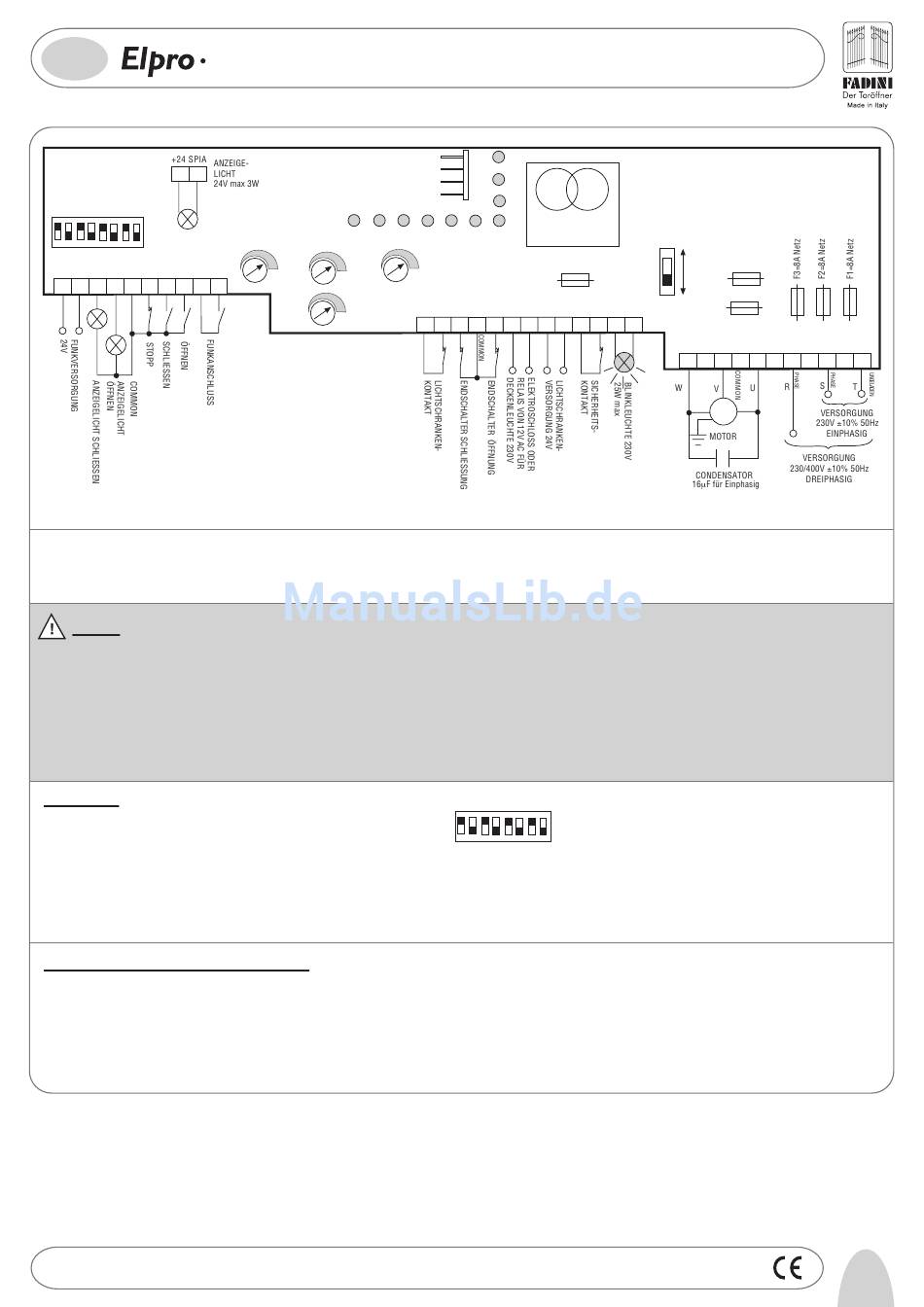

Allgemeine Beschreibung: Die Steuerung Elpro 70/3 Plus, neuer Konzeption, wird für die Schiebetorantriebe MEC 200 verwendet. Einphasige bzw. dreiphasige 230V/400V Versorgung,
entspricht den Sicherheitsnormen, was Niederspannung 2006/95/EG und elektromagnetische Kompatibilität 2004/108/EWG - 92/31/EWG betrifft. Die Installation muss durch qualifizierte
Fachleuchte gemäss den gültigen Vorschriften erfolgen. Die Herstellerfirma übernimmt keine Haftung für eine falsche Verwendung des Apparats und behält sich vor, Änderungen und
Verbesserungen an der Steuerung vorzunehmen. Die Nichteinhaltung der vorliegenden Sicherheits- und Installationsnormen kann schwere Sach- oder Personenschäden verursachen.
ACHTUNG:
- Die Steuerung ist im Antrieb MEC 200 eingebaut.
- Prüfen Sie die Versorgung an die elektronische Steuerung, sie muss 230V ±10% oder 400V ±10% sein.
- Prüfen Sie die Versorgung an den E-Motor, sie muss 230V ±10% oder 400V ±10% sein.
- Für Abstände über 50 Meter wird es empfohlen Kabel mit Drähten von höheren Querschnitten zu verwenden.
- Der Steuerung einen hochempfindlichen magneto-thermischen Differenzialschalter Typ 0,03A vorschalten.
- Für Versorgung, E-Motor und Blinkleuchte Kabel mit Drähten von 1,5 mm
Durchschnitt.
- Werden keine Lichtschranken verwendet, müssen die Klemmen 11 u. 12 überbrückt werden.
- Werden keine Drucktasten verwendet, müssen die Klemmen 5 u. 6 überbrückt werden
NB: Werden Zusätze wie Videokameras, Leuchten, etc. angeschlossen, müssen statische Relais verwendet werden, da ansonsten Störungen beim Mikroprozessor
auftreten können.
Dip-Schalter:
1= ON Lichtschranke stoppt während der Öffnung
2= ON Funk. Keine Umkehr während der Öffnung
3= ON Automatisches Schliessen
4= ON Vorblinken aktiv
5= ON Funkkontakt. Schritt für Schritt. Mittelstopp
6= ON Totmannbedienung (Dip 4=OFF und Dip 3=OFF)
7= ON Ausgeschaltete Blinkleuchte während der Haltezeit
8= OFF Frei
Fehlersuche bei Betriebsstörung der Steuerung
- Prüfen Sie die Versorgung an die elektronische Steuerung, sie muss 230V ±10% oder 400V ±10% sein.
- Prüfen Sie die Versorgung an den E-Motor, sie muss 230V ±10% oder 400V ±10% sein.
- Für Abstände über 50 Meter wird es empfohlen Kabel mit Drähten von höheren Querschnitten zu verwenden.
- Kontrollieren Sie die Sicherungen
- Kontrollieren Sie, ob die Lichtschranken einen NC Anschluss aufweisen
- Kontrollieren Sie alle NC Schliesskontakte
- Kontrollieren Sie, dass zwischen Steuerung und E-Motor kein Spannungsabfall vorliegt.
