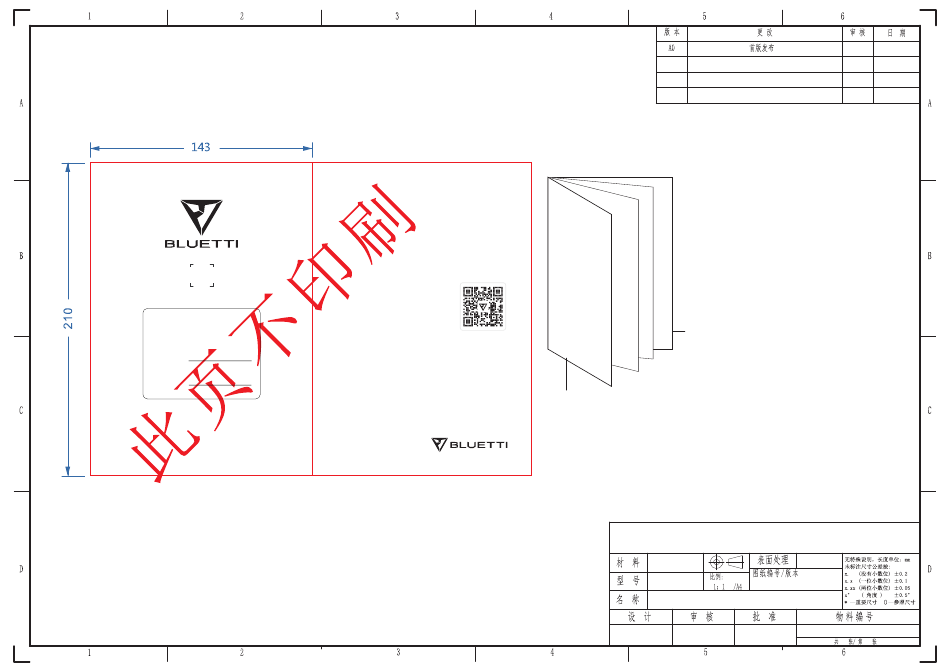

成品尺寸： A5(143*210mm)
材质： 80g书写纸封面封底内页， 双面印刷， 装订；
颜色： 单黑印刷；
所用材质需符合RoHS;
注： 印刷需清晰， 不能有模糊， 脏污， 脱墨， 花点， 重影， 印歪，
纸张不平整等不良。
封面
Hub A1
Parallel Box
User Manual
V2.0
Important Instructions
For optimal performance, update your unit to the
latest firmware before use.
See the appendix "Update Firmware via
BLUETTI App" for guidance.
Read and understand this manual before use and
keep it handy for future reference.
A1
更改重量， 线材电流
A2
样品承认书要求：
说明书示意图
01、 封面 （供应商&我司承认会签）
02、 图纸/规格
03、 尺寸报告
04、 包装说明
05、 试验报告 （如纸张， 胶水， 装订环保证明等）
06、 材质分解表 （如纸张纸的克重品牌，
材质克重和胶水品牌型号等）
07、 材质证明、 MSDS （如有第三方正式机构的
证明也附加上）
08、 IQC检验报告
封底
封面
深圳市德兰明海新能源股份有限公司
Shenzhen PowerOak Newener Co.,ltd
2-ALP-006-A
(Hub A1)
英德说明书（BLUETTI）
杨振华
2025.06.30
杨振华
25.04.19
杨振华
25.06.30
页数共36P
2ALP006A-6d02A1
17.0303.0883-01

Kapitel

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Bluetti Hub A1

Inhaltszusammenfassung für Bluetti Hub A1

  • Seite 1 For optimal performance, update your unit to the latest firmware before use. 证明也附加上） See the appendix "Update Firmware via BLUETTI App" for guidance. 08、 IQC检验报告 Ce r t i fi c a te Read and understand this manual before use and 封底...

  • Seite 2: Important Instructions

    User Manual V2.0 Important Instructions For optimal performance, update your unit to the latest firmware before use. See the appendix "Update Firmware via BLUETTI App" for guidance. Read and understand this manual before use and keep it handy for future reference.

  • Seite 4: Legal Information

    Shenzhen PowerOak Newener Co., Ltd. Notice BLUETTI's products and services are subject to the terms and conditions agreed upon during purchase. Some aspects described in this manual may not be available under your purchase contract. Unless otherwise specified in the contract, BLUETTI makes no express or implied representations or warranties regarding the contents of this manual.

  • Seite 5: Inhaltsverzeichnis

    Contents 1. Safety Information 2. What's in the Box 3. Introduction 4. Overview 5. Mounting 6. Usage 7. Specifications 8. Indicators Status 9. Troubleshooting Frequently Asked Questions (FAQs)

  • Seite 6: Safety Information

    Use the specific cable when connecting multiple Apex 300 units in parallel. • Ensure loads on the Hub A1 are within the voltage and current limits of the AT1, sub panel, or main panel. BLUETTI is not liable for the following situations or any resulting consequences: •...

  • Seite 7: Usage Guidelines

    When connecting to the grid, properly identify the neutral and live wires. • Refer to the user manuals for the Hub A1, Apex 300, AT1, sub panel, main panel, and electrical loads to ensure proper installation and operation. SAVE THESE INSTRUCTIONS...

  • Seite 8: What's In The Box

    Optional Accessories P050A Parallel Cable* EV Charging Cable (5ft / 1.5m) (5.9ft / 1.8m) * Enables parallel connection and bidirectional charging. Plug the angled connector into the Hub A1 and the straight connector into the Apex 300. ALWAYS SHARE EXCELLENCE...

  • Seite 9: Introduction

    3. Introduction The Hub A1 parallel box connects multiple Apex 300 units to double or triple the output power for higher power demands. This allows the whole setup to: a.Provide high-power off-grid output in parallel mode. b.Serve as a high-power backup UPS, supporting scheduled charging and discharging when connected to the sub panel.

  • Seite 10: Overview

    5. Mounting 5.1 Choose a Location Place the Hub A1 near the Apex 300, or close to the AT1, sub panel, or main panel based on your setup. Choose a dry, cool, well-ventilated spot with enough space for easy cable connections and clear indicator visibility.

  • Seite 11: Usage

    Step 1: Power off the Apex 300 and disconnect any loads from the Hub A1. Step 2: Use the P050A parallel cables to connect 1 to 3 Apex 300 units to the Hub A1. Once connected, the system is ready to power loads off-grid.
  • Seite 12 Step 3: Connect the EV charger to the Hub A1 using the EV charging cable. Step 4: Connect up to three Apex 300 units to the Hub A1 with P050A parallel cables, then plug the vehicle into the Hub A1's output port.

  • Seite 13: Specifications

    16A AC Outlet: 16A Max Interfaces & Output Current 32A AC Outlet: 32A Max Note: The charging and discharging status can be monitored on the Apex 300's display when it's charging or powering a load via the Hub A1. ALWAYS SHARE EXCELLENCE...

  • Seite 14: Indicators Status

    • Inspect the AC input device for any issues. • Ensure parallel cables are securely connected and undamaged. Parallel Connection • Check the parallel ports on both the Hub A1 and Apex 300 for damage Failure or foreign objects. Others •...

  • Seite 15: Frequently Asked Questions (Faqs)

    The output ports also include auto-reset circuit breakers. How to monitor the Hub A1's output when connecting Apex 300 units in parallel? Download the BLUETTI app and connect to the Apex 300 via Bluetooth. The app will show real-time information, like the voltage, power for each port, total power, and any error codes that may occur.
  • Seite 16 Using the Elite 200 V2 upgrade as an example. 1. Download the BLUETTI app Scan the QR code or search for “BLUETTI” in the App Store or Google Play to download the app. 2. Log in or sign up Log in with a BLUETTI account.
  • Seite 17 4. Connect via Bluetooth On the My Devices page, tap the unit and select Bluetooth as the connection method. 5. Check for Firmware Updates Tap Upgrade to access the Upgrade page. The app will check for the latest firmware version available for the unit.

  • Seite 18: Wichtige Hinweise

    Wichtige Hinweise Für eine optimale Leistung aktualisieren Sie Ihr Gerät vor der Verwendung auf die neueste Firmware. Siehe Anhang „Firmware über BLUETTI-App aktualisieren” zur Anleitung. Lesen Sie dieses Handbuch vor der Verwendung sorgfältig durch und bewahren Sie es zum späteren...

  • Seite 20: Rechtliche Hinweise

    Shenzhen PowerOak Newener Co., Ltd. in irgendeiner Form oder mit irgendwelchen Mitteln reproduziert oder übermittelt werden. Hinweis Für die Produkte und Dienstleistungen von BLUETTI gelten die beim Kauf vereinbarten Geschäftsbedingungen. Einige in diesem Handbuch beschriebene Aspekte sind im Rahmen Ihres Kaufvertrags möglicherweise nicht erhältlich. Sofern im Vertrag nichts anderes angegeben ist, übernimmt BLUETTI keine ausdrücklichen oder...
  • Seite 21 Inhalt 1. Sicherheitshinweise 2. Lieferumfang 3. Einführung 4. Überblick 5. Montage 6. Verwendung 7. Technische Daten 8. Anzeigestatus 9. Fehlerbehebung Häufig gestellte Fragen (FAQs)

  • Seite 22: Sicherheitshinweise

    Vorschriften verwendet wird. • Vermeiden Sie unbefugte Modifikationen, Demontagen oder Softwareänderungen. • Lesen Sie alle Anweisungen und Warnhinweise für Hub A1, Apex 300, elektrische Lasten, AT1, Unterverteiler und Hauptverteiler. • Verwenden Sie das spezielle Kabel, wenn Sie mehrere Apex 300-Geräte parallel verbinden.

  • Seite 23: Bewahren Sie Diese Anweisungen Auf

    Vorschriften, da der Hub A1 nicht mit einem integrierten FI-Schutzschalter ausgestattet ist. 1.3 Nutzungsrichtlinien • Befestigen Sie den Hub A1 vor der Verkabelung sicher. Stellen Sie sicher, dass das Gerät und alle angeschlossenen Geräte, wie z. B. der Apex 300, während der Verkabelung ausgeschaltet sind.

  • Seite 24: Lieferumfang

    Hinweis: Alle Bilder dienen nur als Referenz. Wahlzubehör P050A Parallelkabel* EV-Ladekabel (1,5 m) (1,8 m) * Ermöglicht Parallelschaltung und bidirektionales Laden. Stecken Sie den abgewinkelten Stecker in den Hub A1 und den geraden Stecker in den Apex 300. ALWAYS SHARE EXCELLENCE...

  • Seite 25: Einführung

    3. Einführung Die Hub A 1 Parallelbox verbindet mehrere Apex 300-Geräte miteinander, um die Ausgangsleistung bei höherem Strombedarf zu verdoppeln oder zu verdreifachen. Dadurch kann die gesamte Anlage: a. im Parallelbetrieb eine hohe netzunabhängige Ausgangsleistung liefern. b. als leistungsstarke Notstromversorgung dienen, die bei Anschluss an die Unterverteilung planmäßiges Laden und Entladen unterstützt.

  • Seite 26: Überblick

    5. Montage 5.1 Standort wählen Platzieren Sie den Hub A1 je nach Ihrer Konfiguration in der Nähe des Apex 300 oder in der Nähe des AT1, des Unterverteilers oder des Hauptverteilers. Wählen Sie einen trockenen, kühlen und gut belüfteten Ort mit ausreichend Platz für einfache Kabelverbindungen und guter Sichtbarkeit der Anzeigen.

  • Seite 27: Verwendung

    6. Verwendung 6.1 Anschluss an den Apex 300 Schritt 1: Schalten Sie den Apex 300 aus und trennen Sie alle Lasten vom Hub A1. Schritt 2: Verwenden Sie die Parallelkabel P050A, um 1 bis 3 Apex 300-Geräte an den Hub A1 anzuschließen. Nach dem Anschluss ist das System bereit, Lasten außerhalb des Netzes mit Strom zu versorgen.

  • Seite 28: Anschluss An Den Apex 300 Und Die Ev-Ladestation

    Schritt 4: Schließen Sie bis zu drei Apex 300-Geräte mit P050A-Parallelkabeln an den Hub A1 an und schließen Sie dann das Fahrzeug an den Ausgangsanschluss des Hub A1 an. Nach der Einrichtung kann das System Ihr Fahrzeug mit einer höheren Leistung aufladen.

  • Seite 29: Technische Daten

    Ausgangsfrequenz 16A AC-Steckdose:16A max. Schnittstellen und Ausgangsstrom 32A AC-Steckdose:32A max. Hinweis: Der Lade- und Entladezustand kann auf dem Display des Apex 300 überwacht werden, wenn dieser lädt oder eine Last über den Hub A1 mit Strom versorgt. ALWAYS SHARE EXCELLENCE...

  • Seite 30: Anzeigestatus

    • Stellen Sie sicher, dass die Parallelkabel fest angeschlossen und Parallelschaltung unbeschädigt sind. Ausfall • Überprüfen Sie die Parallelanschlüsse sowohl am Hub A1 als auch am Apex 300 auf Beschädigungen oder Fremdkörper. • Wenden Sie sich bei Bedarf an den BLUETTI-Support. Sonstiges...

  • Seite 31: Häufig Gestellte Fragen (Faqs)

    Überstrom- und Kurzschlussschutz am Ausgang sowie Überspannungs- und Unterspannungsschutz am Eingang. Die Ausgangsanschlüsse sind außerdem mit automatischen Reset-Schutzschaltern ausgestattet. Wie kann man den Ausgang des Hub A1 überwachen, wenn Apex 300-Geräte Frage 3: parallel angeschlossen sind? Laden Sie die BLUETTI-App herunter und stellen Sie über Bluetooth eine Verbindung zum Apex 300 her.

  • Seite 32: Aktualisieren Der Firmware Mit Der Bluetti-App

    Scannen Sie den QR-Code oder suchen Sie im App Store oder bei Google Play nach „BLUETTI“, um die App herunterzuladen. 2. Anmelden oder registrieren Melden Sie sich mit einem BLUETTI-Konto an. Wenn kein Konto vorhanden ist, eröffnen Sie eines gemäß den Anweisungen auf dem Bildschirm.
  • Seite 33 4. Verbindungsaufbau über Bluetooth Tippen Sie auf der Seite „Meine Geräte“ auf das Gerät und wählen Sie Bluetooth als Verbindungsmethode. 5. Suche nach Firmware-Updates Tippen Sie auf „Upgrade“ zum Aufruf der „Upgrade“ Seite. Die App sucht nach der neuesten für das Gerät erhältlichen Firmware-Version.
  • Seite 35 +49 8006273016 Monday to Friday 9:00 - 17:00 Customer Service(UK) service@bluettipower.com +44 8000472906 Monday to Friday 9:00 - 17:00 @ BLUETTI Official @ bluetti_inc @bluetti.inc @bluetti.inc Visit Us SHENZHEN POWEROAK NEWENER CO., LTD. F19, BLD No.1, Kaidaer, Tongsha Rd No.168, Xili Street, Nanshan, Shenzhen, China Company: POWEROAK GmbH Address: Lise-Meitner-Str.
  • Seite 36 Warranty Card Manufacture Date Sale Date File No. Manufacturer Warranty Instructions 1. The product comes with a 24-month warranty. 2. After-sale support: service@bluettipower.com 3. The warranty does not cover: a. Damage caused by incorrect use, unauthorized repair, or disassembly. b. Damage resulting from fire or force majeure events. c.
