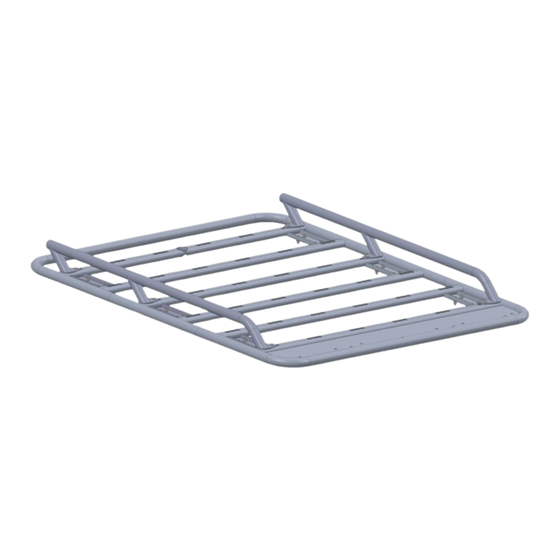

horntools NAVIS Serviceanleitung
Dachträger reling
Verwandte Anleitungen für horntools NAVIS
Inhaltszusammenfassung für horntools NAVIS
- Seite 1 Dachträger Reling NAVIS Serviceanleitung roof rack railing NAVIS service instructions Modell | Model: HJIMGJRA001...
-
Seite 2: Allgemeine Hinweise General Information
Für eventuell vorhandene Fehler und deren Auswirkung kann keine Haftung übernommen werden! Technische Änderungen am Produkt sowie in dieser Anleitung sind vorbehalten! horntools excludes the liability for mistakes in the images or text phrases in this manual. Technical changes reserved! - Seite 3 Achtung! Dieses Symbol weist auf wichtige Arbeitsschritte hin, unbeschädigt sind. Sollten Teile fehlen oder beschädigt sein kontaktiere bei Nichtbeachtung kann es zu Beschädigung am Produkt oder bitte deinen horntools Händler und warte mit dem Einbau des Systems bis Verletzungen kommen! alle Teile unbeschädigt bei dir sind.
-
Seite 4: Stückliste Partlist
Dachträger DO‘s und DONT‘s Stückliste Roof Rack DO‘s and DONT‘s Partlist festzurren / fix Anzahl / Bild / Zeichnungsnummer / Beschreibung / Quantity Image Drawing number Description HRRUPRA002 Reling / railing km/h Airline Schienen Klemmung / HJIMGJRA001_01 l – track clamp festzurren / fix festzurren / fix HJIMGJRA001_02... - Seite 5 Serviceanleitung Service instructions Abb. 1 Abb. 2 Befestigung in den Airline Ausschnitten / fixation in the l-track cutouts untere Befestigung der Reling / lower fixation of the railing Die HJIMGJRA001_01 lose an die M8x16mm Schrauben mit Scheibe HJIMGJRA001_02 von unten in die dafür vorgesehenen Bohrungen befestigen und in die Airline Ausschnitte positionieren.
- Seite 6 Prüfe periodisch den korrekten Halt aller Schrauben, gegebenenfalls Notizen | Notes nachziehen. Periodically check that the bolts are torqued down properly, if needed re torque. Anzugsdrehmomente, alle Schrauben mit dem angegebenen Drehmoment anziehen | Torque down all bolts in accordance to below guidelines Drehmomenttabelle | Torque diagram [torque in Nm] Regelgewinde Abmessung...
- Seite 7 Der Service darf nur durch geschultes Fachpersonal oder Fachwerkstätten durchgeführt werden. Outside the scope of application of the Product Liability Act, horntools‘ liability is limited to intent or gross negligence. Liability for slight negligence, compensation for consequential damage and financial loss or personal injury are excluded.
- Seite 8 GmbH Wallenmahd 23 6850 Dornbirn Austria T +43 5572 57226 info@horntools.com horntools.com...
