Yamaha WR250R Bedienungsanleitung Seite 30

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
1
2
3

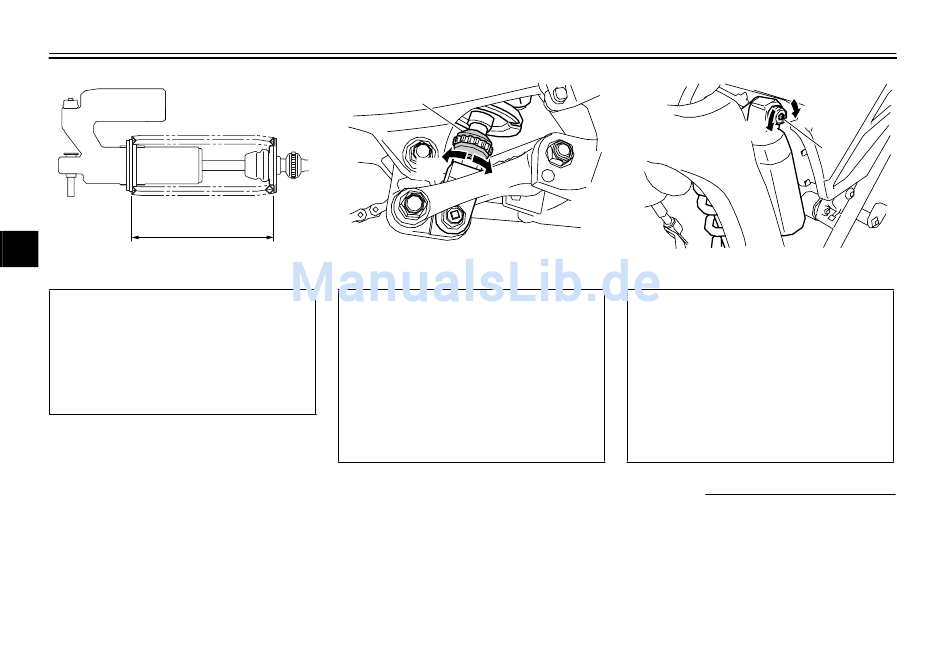

1. Abstand A
4
Federvorspannung:
Minimal (weich):
Abstand A = 216 mm (8.50 in)
5
Standard:
Abstand A = 211.5 mm (8.33 in)
Maximal (hart):
6
Abstand A = 206 mm (8.11 in)
7
Zugstufendämpfung
Zum Erhöhen der Zugstufendämpfung
8
(Dämpfung härter) das Einstellrad in Rich-
tung (a) drehen. Zum Verringern der Zug-
9
stufendämpfung (Dämpfung weicher) das
Einstellrad in Richtung (b) drehen.
1
1. Zugstufendämpfungs-Einstellrad
Einstellung der Zugstufendämp-
fung:
Minimal (weich):
Standard:
Maximal (hart):
* Einstellrad bis zum Anschlag in Rich-
tung (a) gedreht
Druckstufendämpfung
Zum Erhöhen der Druckstufendämpfung
(Dämpfung härter) die Einstellschraube in
Richtung (a) drehen. Zum Verringern der
Druckstufendämpfung (Dämpfung weicher)
die Einstellschraube in Richtung (b) drehen.
1
(b)
(a)
25 Klick(s) in Richtung (b)*
12 Klick(s) in Richtung (b)*
3 Klick(s) in Richtung (b)*
3-16
(a)
(b)
1. Druckstufendämpfungs-Einstellschraube
Einstellen der Druckstufendämp-
fung:
Minimal (weich):
12 Klick(s) in Richtung (b)*
Standard:
10 Klick(s) in Richtung (b)*
Maximal (hart):
1 Klick(s) in Richtung (b)*
* Einstellschraube bis zum Anschlag
in Richtung (a) gedreht
HINWEIS:
Obwohl die Gesamtanzahl von Klicks des
Dämpfungs-Einstellmechanismus aufgrund
von kleinen Abweichungen in der Herstel-
lung nicht exakt den oben genannten Vor-
gaben entsprechen mag, repräsentiert die
tatsächliche Anzahl von Klicks den gesam-
ten Einstellbereich. Um eine präzise Ein-
